大面積玻璃幕墻
暗藏在幕墻中和屋頂?shù)陌l(fā)電方陣 每天額定輸出功率100千瓦
國家體育館安裝了特殊的玻璃“衣”——幕墻，幕墻的總面積約為19000平方米，分為明框幕墻、點式幕墻和
鋁板玻璃三大類。玻璃全部采用的是中空LOW-E玻璃，它具有
保溫、
隔熱、防紫外線等效果，保證場館內人員不受外面氣候影響，能正常進行比賽等活動。
“這些幕墻的設計新穎復雜，主館東、西兩立面大面為垂直玻璃幕墻，南、北立面是傾
斜玻璃幕墻，屬于大跨度幕墻系統。” 沈永山介紹說。
在國家體育館的屋頂和南立面的幕墻中，更是藏有玄機——安裝了高級
太陽能系統————
光伏發電系統。該系統有
太陽能電池組件共有1124塊，每塊太陽能電池長120厘米、寬50厘米，額定峰值功率90瓦，峰值額定電壓18伏，分布在屋頂和南立面。屋面有824塊
單晶硅太陽能電池組件組成5條2米寬、76米長的太陽能電池方陣，南立面300塊太陽能電池鑲?cè)肓⒚骐p層玻璃之中。
沈永山說，作為一種清潔的
可再生能源，太陽能
光伏發電已成為世界
新能源領域發展的重要方向。國家體育館100千瓦的太陽能
光伏發電系統，
太陽能電池板分別安裝在屋頂天窗和南立面的玻璃幕墻上，將吸收到的太陽輻射能由專項線路統一傳送到地下一層
太陽能發電控制室，經過設備處理轉換為電能，再經專用設備并網輸送到低壓配電系統。這樣的安裝設計不僅具有為建筑物
遮陽、采光、擋雨的維護結構功能，而且還能發電。也可以為地下車庫與廣場提供照明電力，避開了白天電網的用電高峰。
光伏電池板與雄偉的建筑外觀融為一體，直觀地向公眾展示了太陽能光電利用技術。
沈永山介紹說，國家體育館太陽能電池組每天額定輸出功率達到100千瓦，并入電網用于國家體育館2萬平方米地下場所的照明，避開了白天電網的用電高峰。
九層復合設計清除噪音 提升聲學品質
在清除噪音方面，國家體育館采用國內比較罕見的9層多功能金屬
復合材料的夾層設計，厚25厘米，由水泥板、
玻璃棉、防水層、吸隔聲材料組成，并在最外層
噴涂吸音材料，最大限度地減少屋外噪音的影響，解決了目前大多數體育建筑普遍存在的屋面雨點噪聲問題，減少對體育館正常的干擾。同時，場館四周的玻璃幕墻采用了中空low-E玻璃和金屬板組合的形式，全部采用雙層玻璃。雙層玻璃間的空隙充有氧氣，既起到了良好的保溫隔熱作用，也有效地降低了噪音影響。此外，場館內的空調和制冷設備也進行了專門的消聲減噪設計，最大限度為觀眾創造一個寧靜舒適的觀賽環境，即使室外是傾盆大雨，室內也不會聽到任何噪音，提高了體育館的聲學設計品質。
據工程項目經理張國強介紹，國家體育館在賽后將會作為高檔文藝演出場所，舉辦各類高雅音樂會和聲樂演出，因此屋面不僅要防水、防滲、保溫，還要考慮隔音降噪和吸音等因素。
“此前，我們曾對大雨和暴雨兩種雨量下對屋頂所產生的雨噪聲消除系統，進行了嚴格實驗測試，檢測結果達到預期效果。下大雨時，場館內根本聽不到聲音。“張國強還補充說，體育館屋面采用了9層多功能金屬復合材料，厚度足有25厘米，解決了大多數體育建筑普遍存在的屋面雨點噪聲問題。
另據悉，國家體育館相關工作人員還專門針對空調、制冷設備進行了消音減噪設計，大大提高了體育館的聲學設計品質。

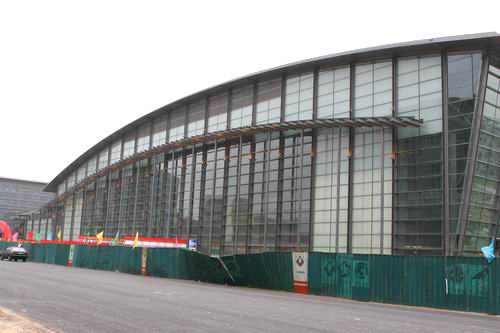

國家體育館外觀
充分利用可再生能源 提供舒適賽事環境
國家體育館的水源
熱泵技術也是充分利用了可再生能源。工程設有5臺HD660B型
水源熱泵機組。機組主要為夏季觀眾區賽時空調散熱。冬季大型比賽、機會時內區
供暖。平時冬季
采暖（兼做值班采暖）并為生活熱水提供熱源。滿足夏季奧運賽時空調熱負荷及賽后館內各種活動的需要、國家體育館充分利用自然通風和采光，并用可開啟式外窗排風，外門補風加強了空氣流動，讓運動員和觀眾都能可以享受舒適的賽事環境。
國家體育館的集散廣場鋪裝采用
滲水地面材料，使大部分雨水能滲透到地下，屋面上的雨水也可以進行收集，經處理后可用于沖廁、澆灌綠化、沖洗道路等。

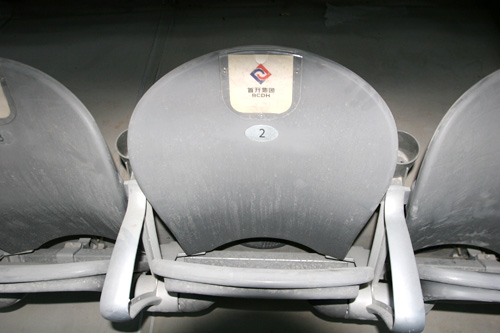

座席背上的“廣告位”
灰色座椅收合不出聲 座位上留有“廣告位”
走進國家體育館，可以到一排排整齊的灰色座椅。雖然座席不大，但坐上去卻很舒服。
“座椅是專為體育館量身定做的。”沈永山說，“這種椅子不但坐著舒適，而且收合都沒有任何聲音，不會干擾到比賽。”
當被問及座椅“背”上的“補丁”時，沈永山介紹說，那是專門預留的“廣告位”，這是賽后進行企業宣傳的“鋪位”。
此外，座椅還采用下送風的分層空調方式，節省能源同時增強了觀眾的舒適感。
300平米的殘疾人座席在場館北側 地面有電梯直達看臺
奧運會期間，這里將進行體操比賽、蹦床、手球決賽，殘奧會時，國家體育館還將迎來輪椅籃球比賽。作為殘奧會比賽場館，國家體育館在場館北側看臺上專門開辟了300平方米的平臺作為殘疾人觀眾看臺，將可容納250名至300名坐輪椅的觀眾。
看臺有電梯通向地面，殘疾人觀眾可以坐電梯直達看臺。
地基中“藏”有8萬多噸廢鋼渣 保護環境變廢為寶
采訪將要結束時，沈永山告訴記者，就在記者的腳下，“埋藏”了8萬多噸廢鋼渣，這不僅“保護了環境，更是變廢為寶。”
據介紹，國家體育館根據設計要求要挖深20多米進行地基的澆筑，而地基澆筑后將進行回填。以往回填的物質通常都是砂石料，而砂石料又是不可再生資料，國家體育館需要的數量有非常多，如果這樣回填將造成極大的浪費。根據多方面的考察國家體育館地基嘗試采用廢鋼渣代替?zhèn)鹘y(tǒng)砂石進行回填取得了成功。
鋼渣是利用首鋼煉鋼過程中產生的廢棄多年、堆積如山的煉鋼剩余鋼渣，經過加工處理，各項技術指標均符合國家規范要求。國家體育館使用鋼渣回填既滿足了施工需要，使35000立方米約8萬噸的廢料變廢為寶，節約工期，貫徹了綠色奧運的精神。
國家體育館由主體建筑和與之相連的熱身館以及室外環境組成，是一座中華民族傳統建筑美學與當代建設風格完美結合的結晶。
它的參建商和材料提供商有： 深圳市三鑫特種玻璃技術股份有限公司、絲吉利婭-奧彼窗門五金（北京）有限公司 、東莞市堅朗五金制品有限公司。
堅朗提供的產品有： 索錨具、非標駁接爪、駁接爪等。
