本文作者：周荃 程瑞希
廣東省作為中國第一經濟強省，走在中國經濟改革開放的前列，連續十幾年經濟領先中國其他省份。據統計，廣東省城市建筑面積總量位居全國第一，并以每年新建成建筑面積1.2億平方米的速度繼續增加，近年我國每年建筑全社會能耗約為20億噸標煤，廣東約占全國的十分之一。建筑行業能耗占全社會能耗的28％，
建筑節能刻不容緩。在目前推廣應用的新的建筑
節能技術中，建筑
隔熱保溫是重要的內容，也是建筑節能技術的重點，它代表著建筑節能技術的發展方向，而
遮陽技術就是建筑
隔熱保溫通風技術的代表。
廣東地區屬熱帶和亞熱帶季風氣候區，氣候暖熱，雨量充沛，光照充足，夏季炎熱漫長，全年平均日照時間在290天左右，日照時間長、輻射總量大。對于廣東省大部分地區而言，通過窗戶進入室內的空調負荷主要來自太陽輻射，主要能耗也來自太陽輻射，有效的遮陽措施在夏季可以阻擋近85%的太陽輻射，而且可以避免陽光直射而產生的眩光，對降低建筑空調負荷和能耗，提高室內居住舒適性有顯著的效果。
近年來，廣東新建的大型公共建筑和標志性建筑中也對各種遮陽技術和遮陽形式進行了探索和實踐，以下對幾個典型工程的遮陽技術應用作簡要介紹。
一、廣州亞運綜合體育館（建筑自遮陽）

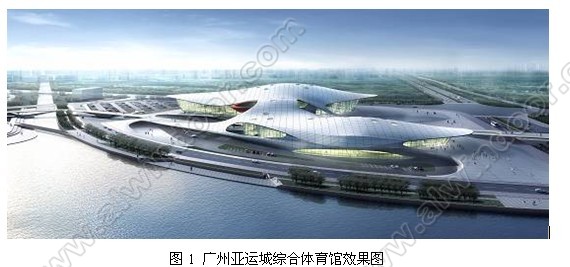

廣州亞運城綜合體育館位于廣州亞運城西南面，總建筑面積6.55萬平方米，于2010年11月正式投入第16屆亞運會的使用。
廣州亞運城綜合體育館在外形設計上充分考慮了遮陽問題，其建筑造型和大屋檐的設計具有較好的自遮陽效果。
在工程設計中對其夏季的遮陽效果進行了計算分析，廣州地區的夏季基本為4月到11月，針對各月典型天全天逐時的遮陽效果進行了模擬分析。夏季的遮陽重點關注條件最?lèi)毫拥奈髅妗V州市氣象參數顯示，夏季西面的太陽輻射照度在下午16點左右達到最大值。分析可知，體育館的形體和大屋蓋設計對西面的

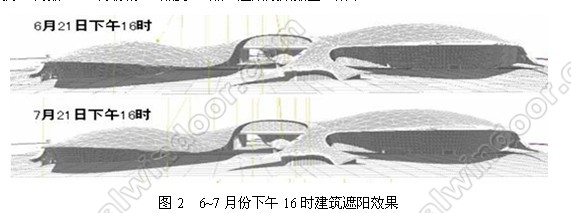

玻璃幕墻遮陽起到一定的遮陽效果。其遮陽效果在太陽高度角較高的時候效果較好，例如6～7月份的10點到16點。遮陽效果如圖2所示。
二、深圳證交所（建筑自遮陽）

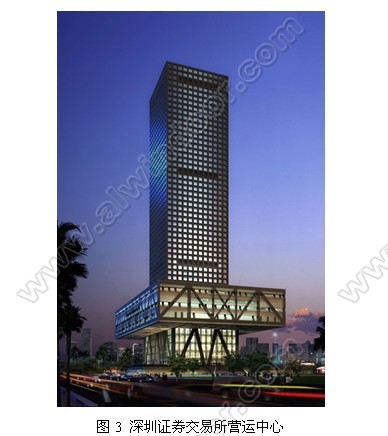

深圳證券交易所（SSE）營運中心位于深圳市深南大道邊，總面積26.7萬平方米，是一座集辦公、證券交易等于一體的多功能綜合辦公大樓。
該項目的遮陽設計主要通過建筑體型和窗口的凹進得以實現。
在體型上，有一座聳立在空中的外飄平臺，東西向懸挑36米，南北向懸挑22米，南北立面較闊，有助于夏季減少太陽輻射及于冬天加強日照。遮陽方面，采取了以梁柱為遮陽的立面設計，進一步降低太陽得熱并有利室內的自然通風。
在窗口細部上，幕墻部分以外置梁柱為遮陽，內陷1010mm。相當于在外窗設置1010mm的水平
遮陽板和左右各1010mm的垂直遮陽板，各個朝向都能有效的避免太陽輻射，節能效果十分明顯。外置梁柱遮陽的方式?jīng)]有采用其他的附加
外遮陽措施就很好的達到了遮陽效果，節省了投資。這種綠色設計理念值得廣大設計師借鑒。
三、廣東全球通大廈（固定外遮陽和電動調節內遮陽）
廣東全球通大廈位于廣州市珠江新城，總高約150米，總建筑面積約12萬平方米，建筑外表面主要為玻璃幕墻結構。該項目立面外遮陽采用了固定外遮陽，在窗楣處挑出遮陽擋板，并對其遮陽效果進行了計算。
計算結果表明，南北朝向的
遮陽系數達到了0.75以上，可以遮擋大部分的光線進入室內，有效地降低空調負荷，遮陽效果明顯。

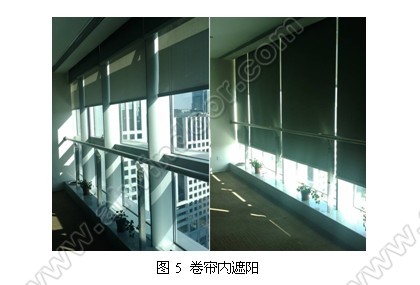

同時，在該項目東、西南側還采用了電動內遮陽卷簾，通過電動馬達控制可以自動調節卷簾開啟，并可控制遮陽簾自動升降以配合氣象條件，當所有遮陽簾一齊升降的時候，建筑物的外觀看起來非常協調。

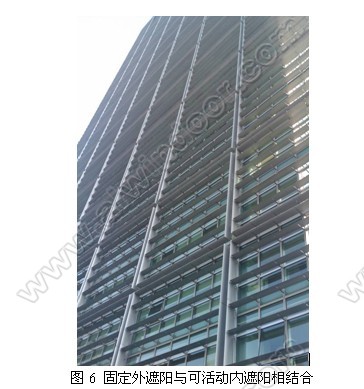

廣東全球通大廈中固定外遮陽與可活動內遮陽相結合的遮陽方式，大幅降低了太陽輻射帶來的空調負荷和能耗。
四、珠江城（固定外遮陽和可調節內遮陽）

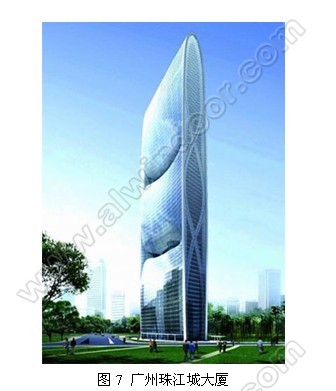

珠江城位于珠江新城商務辦公區，總建筑面積約21萬平方米，高度309米。是一座國際超甲級寫字樓。
珠江城的東、西立面采用了

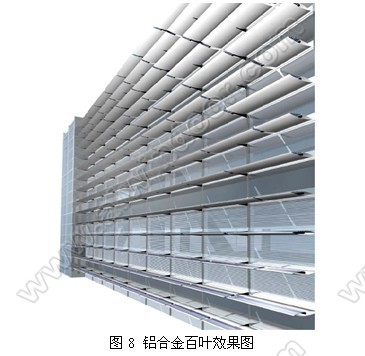

鋁合金水平外百葉外遮陽措施，百葉挑出的寬度為0.8m。利用日照分析軟件對外百葉的遮擋系數進行計算，得到不同時刻的直射、散射及綜合遮陽系數。
在考慮立面形式的因素后，得出東、西立面整體外遮陽系數為0.54，配合Low-E幕墻玻璃，使幕墻的綜合遮陽系數達到了0.27，遮陽效果非常明顯。
珠江城的南、北里面采用了內呼吸雙層玻璃幕墻，同時在幕墻內設置遮陽百葉，通過計算，南、北立面夾層百葉的遮擋系數為0.39，配合Low-E幕墻玻璃，
雙層幕墻的綜合遮陽系數為0.3，能有效減少太陽輻射熱的影響，降低圍護結構的熱損失，提高節能效果。
五、廣州新電視塔（固定外遮陽）

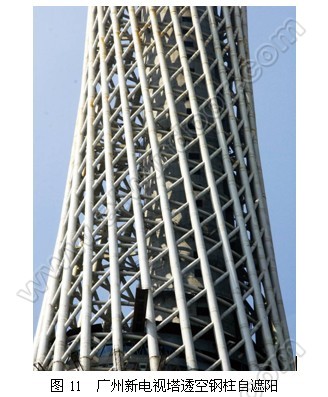

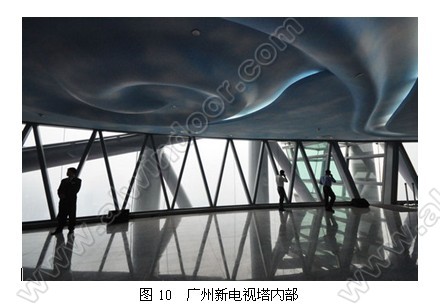

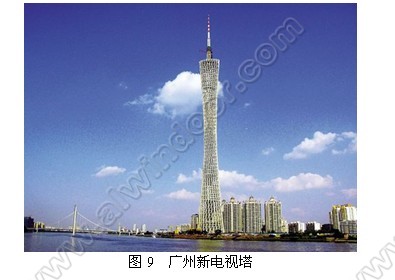

廣州新電視塔于2009年九月建成，包括發射天線在內，廣州新電視塔高達600米，已成為當時世界已建成的第一高塔。廣州塔塔身為橢圓形的漸變網格結構，其造型、空間和結構由兩個向上旋轉的橢圓形鋼外殼變化生成，密集的透空鋼柱有效的遮擋了太陽光的射入，起到了外遮陽的作用，還顯著地減少了幕墻對環境的污染。
廣州線電視塔利用自身結構作為外遮陽措施，無疑為大型
鋼結構建筑注入了一種新的設計理念，即在設計時考慮到自身結構的遮陽效果，使其在支撐作用和營造立面效果的同時具有遮陽作用，對降低建筑空調能耗具有重要意義。
六、廣州發展中心（電動活動外遮陽和內遮陽）

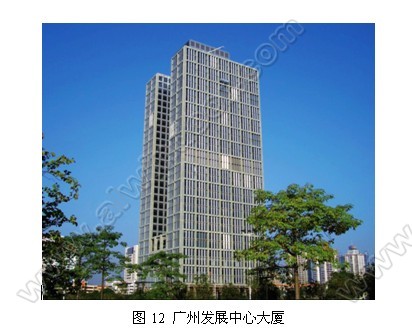

廣州發展中心大廈位于廣州市珠江新城臨江大道北側，建筑總高度150米，是一棟超高層綜合寫字樓。

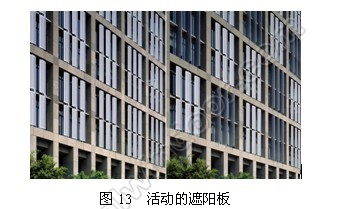

大樓外立面的東、西兩翼及塔樓南、北立面均采用有很大進深的兩層高的正方形網格結構，網格結構中外沿設有豎向遮陽板，退縮其后為平面玻璃幕墻，形成鮮明的立體結構對比。自動可調式垂直遮陽板寬度900mm，長度8000mm，可根據風向、日照光線的變化而轉動調節，既起到采光、隔熱節能，又營造了“活動的立面”效果。

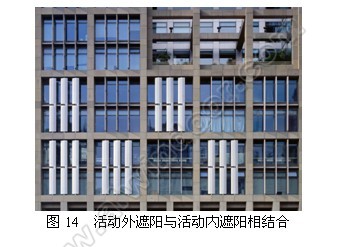

玻璃幕墻內部還設置了白色升降遮陽簾，可局部調節遮陽程度。利用活動外遮陽與活動內遮陽相結合的方式，使得調節更加靈活，在滿足光照需求的同時獲得了良好的遮陽隔熱效果。
從上面的工程中，我們可以清楚地看到
建筑遮陽對建筑節能的作用和效果是非常顯著的，作為建筑節能的一種新途徑，有著巨大的實用潛力。
廣東省由于其獨特的氣候特點，建筑遮陽的節能效果十分明顯，各種遮陽措施在廣東的新建建筑和既有建筑節能改造項目中都得到了比較廣泛的應用。但合理的遮陽系統對建筑的藝術與技術的作用和效果，尤其是在建筑節能與智能化方面，還需要不斷地去開發和研究。
建筑遮陽正處于蓬勃的發展階段，在構建以低碳排放為目標的建筑體系這一大環境下，在不斷的探索與實踐中，建筑遮陽必然能逐步完善，成為具有表現力的建筑立面要素，成為可呼吸的建筑表皮，更好的發揮其作用，實現讓建筑更節能、更生態的目的。
