門窗膠使用中與基材粘接不良問題原因和解決辦法是？

　　上兩期的“白云在線”文章中，白云化工專家組給大家介紹了門窗膠的施工工藝和施工過程的質量控制，相信大家對門窗膠施工有了一定的了解和足夠的重視。今天，我們給大家介紹門窗膠使用過程中的一些常見問題，本期“白云在線”我們關注使用中的粘接不良問題。

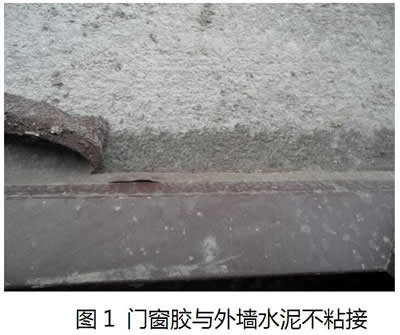

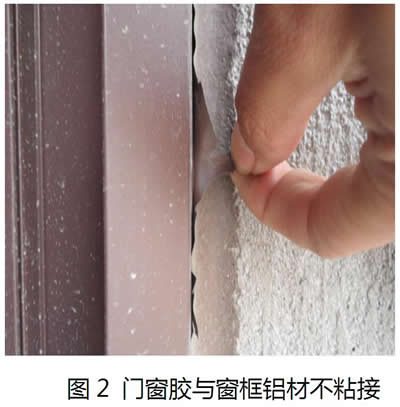

　　在實際工程中，門窗膠一旦出現與基材粘接不良的情況(見圖1、圖2)，將極可能導致門窗使用一段時間后，出現漏水現象，嚴重影響到正常使用。

　　一、問題原因

　　門窗膠在使用過程中出現粘接不良問題，主要有以下三個原因：

　　原因1：施工流程;其中包括施工前未做粘接性試驗，或未按照粘接性試驗推薦的方法施工，施工過程中清洗或者涂底涂液方法不符合施工工藝。

　　原因2：溫度低;施工溫度、養(yǎng)護溫度低。

　　原因3：油性物質影響;密封膠或與密封膠接觸的材料含可遷移的油性物質。

　　二、各原因分析和解決辦法

　　針對以上列舉的原因，我們對各原因做進一步分析并提出相應解決辦法：

　　原因1：施工流程

　　部分施工人員為了簡單、快速施工，憑借以往的經驗，多數采用直接打膠的流程施工。事實上，這樣是存在風險的。因為看似相同的材料表面可能有差異，如鋁材表面處理方式多樣，水泥混凝土調配的比例也可能不同，再加上基材表面可能會有灰塵、油污等，直接打膠的方式可能會帶來不粘接的風險。

　　為了避免這種情況的發(fā)生，施工前，應做粘接性試驗;施工時需要嚴格按照粘接性試驗推薦的方法施工。施工前注意材料表面的灰塵和油污需要去除干凈。

　　原因2：溫度低

　　施工溫度對門窗膠與基材的粘接性有一定影響。比如，25℃的條件下，門窗膠與基材粘接良好;但是在0℃的條件下，同樣的門窗膠與基材可能會出現局部粘接不良或者完全粘接不良的情況。

　　推薦的門窗膠的施工溫度是4℃~40℃。溫度偏低的情況下，需要在低溫下做粘接性試驗，粘接性試驗的溫度應與實際施工的溫度一致。

　　當養(yǎng)護溫度偏低時，門窗膠所需固化時間較長，要適當延長養(yǎng)護時間。

　　原因3：油性物質影響

　　市面上，門窗膠質量參差不齊，有相當一部分門窗膠是通過填充礦物油來降低成本的。填充礦物油的門窗膠耐老化性能很差，膠中含有的礦物油可遷移至粘接界面，從而影響到粘結性，最后導致膠與基材出現不粘接的情況。

　　為避免上述情況發(fā)生，應選用質量有保證、不填充礦物油的門窗膠。

　　以上是本期白云在線給大家介紹的門窗膠與基材粘接的原因分析和相應解決辦法的建議。下期“白云在線”將給各位帶來門窗膠出現固化慢的問題問答，敬請關注!
