關于阻燃結構膠的誤區(qū)

　　在前幾期的文章中，我們了解到，幕墻層間應進行防火封堵，防火封堵所用的防火密封膠，應符合GB23864-2009《防火封堵材料》要求，GB23864-2009標準最高級別為耐火時間3h;同時也介紹了白云化工符合GB23864-2009最高級別耐火時間3h的防火膠產(chǎn)品：DJ-A3-SS607防火密封膠。目前，市面有“阻燃結構膠”產(chǎn)品，宣稱既能起到結構膠“結構粘結”作用，又同時具有“阻燃”功能。“阻燃結構膠”實際應用情況怎么樣?本期文章中，白云化工專家組對防火膠應用繼續(xù)給大家進行介紹。

　　防火膠的應用(4)：關于阻燃結構膠的誤區(qū)

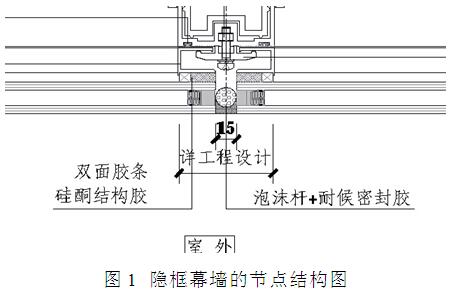

　　近幾年來，經(jīng)常有設計師咨詢關于“阻燃結構膠”的問題。詢問是否有可以耐火1 h以上的硅酮結構膠，希望能將幕墻設計成隱框結構，同時達到相關防火要求。但是很遺憾，目前這種產(chǎn)品還不存在。硅酮結構膠需要將玻璃粘到鋁副框上，長期(十幾年甚至幾十年)承受紫外線、臭氧、濕氣等的氣候老化，也要長期(十幾年甚至幾十年)承受風、重力、溫度等引起的荷載。因此對結構膠的粘結性、最大強度和耐久性要求高，一旦粘結失效，就可能掉玻璃，導致安全事故。

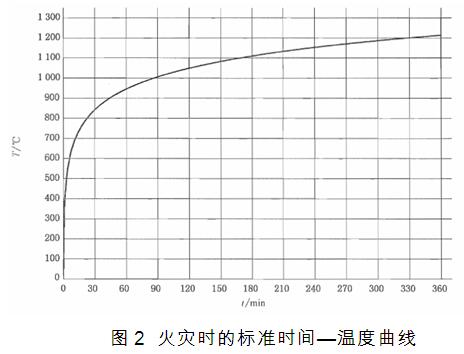

　　市面上有些廠家在推廣“阻燃結構膠”，其推廣的產(chǎn)品標稱符合的標準為GB/T 24267—2009《建筑用阻燃密封膠》和GB 16776—2005《建筑用硅酮結構膠》，即產(chǎn)品一方面符合標準GB/T 24267—2009中對阻燃性的要求，不會助燃，另一方面符合標準GB 16776—2005《建筑用硅酮結構膠》要求，但不是在火災的高溫條件下仍能滿足GB 16776—2005《建筑用硅酮結構膠》要求，因此，絕不是設計師們需要的在燃燒1h后還能具有0.6MPa以上的拉伸強度、保證幕墻玻璃不脫落的結構膠。事實上，根據(jù)標準GB/T 9978.1—2009《建筑構件耐火試驗方法第1 部分：通用要求》中模擬火災時的升溫曲線(圖2)，一旦火災發(fā)生，只要10min左右，溫度就已經(jīng)升高到600℃以上。在這樣的高溫下，硅酮膠會很快降解，失去原有的強度和彈性，不論其阻燃性多好，都只是本身不燃燒，絕不可能在如此高的溫度下仍然保持足夠的強度和粘結力。防火設計是靠一個系統(tǒng)來實現(xiàn)幕墻的防火功能，并不是不燃或難燃材料的簡單組合，任何一個薄弱環(huán)節(jié)都可能導致整個系統(tǒng)的防火失敗。比如，一個隱框幕墻采用了防火玻璃、防火鋼框架支撐結構，但采用阻燃結構膠對玻璃進行結構粘結，火災發(fā)生時，阻燃結構膠本身雖然不助燃，但在高溫下會很快失去強度，導致玻璃整體脫落，火勢會在玻璃脫落的地方迅速蔓延，無法實現(xiàn)防火的功能。

　　市面上阻燃結構膠的推出，一定程度上可能誤導用戶采用阻燃結構膠對某些防火建材作結構裝配或結構粘結，但是火災發(fā)生后，阻燃結構膠卻無法保證受火受高溫的條件下仍能起到結構粘結作用，因此，這樣的設計在火災發(fā)生后可能有更大的安全隱患。
