當玻璃厚度增加時，太陽光穿透玻璃進入室內的能量將會隨之而減少，從而導致中空玻璃太陽得熱系數的降低。如圖2所示，在由兩片白玻組成中空時，單片玻璃厚度由3mm增加到10mm，SHGC值降低了16%；由綠玻（選用典型參數）+白玻組成中空時，降低了37%左右。不同廠商、不同顏色的吸熱玻璃影響程度將會有所不同，但同一類型中，玻璃厚度對SHGC值的影響都會比較大，同時對可見光透過率的影響也很大。所以，建筑上選用吸熱玻璃組成的中空玻璃時，應根據建筑物能耗的設計參數，在滿足結構要求的前提下，考慮玻璃厚度對室內獲得
太陽能強度的影響程度。在鍍膜玻璃組成中空時，厚度會依基片的種類而產生不同程度的影響，但主要的因素將會是膜層的類型。
2、玻璃的類型：
組成中空的玻璃類型有白玻、吸熱玻璃、陽光控制鍍膜、Low-E玻璃等，以及由這些玻璃所產生的
深加工產品。玻璃被
熱彎、鋼化后的光學熱工特性會有微小的改變，但不會對中空系統產生明顯的變化，所以此處僅分析未進行深加工的玻璃原片。不同類型的玻璃，在單片使用時的節能特性就有很大的差別，當合成中空時，各種形式的組合也會呈現出不同的變化特性。
吸熱玻璃是通過本體著色減小太陽光熱量的透過率、增大吸收率，由于室外玻璃表面的空氣流動速度會大于室內，所以能更多地帶走玻璃本身的熱量，從而減少了太陽輻射熱進入室內的程度。不同顏色類型、不同深淺程度的吸熱玻璃，都會使玻璃的SHGC值和可見光透過率發生很大的改變。但各種顏色系列的吸熱玻璃，其
輻射率都與普通白玻相同，約為0.84。所以在相同厚度的情況下，組成中空玻璃時傳熱系數K值是相同的。選取不同廠商的幾種有代表性的6mm厚度吸熱玻璃，中空組合方式為吸熱玻璃+12mm空氣+6mm白玻，表1列出了各項節能特性參數。計算結果表明，吸熱玻璃僅能控制太陽輻射的熱量傳遞，不能改變由于溫度差引起的熱量傳遞。
表1 不同類型吸熱玻璃對中空節能特性的影響
陽光控制鍍膜玻璃是在玻璃表面鍍上一層金屬或金屬化合物膜，膜層不僅使玻璃呈現豐富的色彩，而且更主要的作用就是降低玻璃的太陽得熱系數SHGC值，限制太陽
熱輻射直接進入室內。不同類型的膜層會使玻璃的SHGC值和可見光透過率發生很大的變化，但對遠紅外熱輻射沒有明顯的反射作用，所以陽光控制鍍膜玻璃單片或中空使用時，K值與白玻相近。
Low-E玻璃是一種對波長范圍4.5~25微米的遠紅外線有很高反射比的鍍膜玻璃。在我們周圍的環境中，由于溫度差引起的熱量傳遞主要集中在遠紅外波段上，白玻、吸熱玻璃、陽光控制鍍膜玻璃對遠紅外熱輻射的反射率很小，吸收率很高，吸收的熱量將會使玻璃自身的溫度提高，這樣就導致熱量再次向溫度低的一側傳遞。與之相反，Low-E玻璃可以將溫度高的一側傳遞過來的80%以上的遠紅外熱輻射反射回去，從而避免了由于自身溫度提高產生的二次熱傳遞，所以Low-E玻璃具有很低的傳熱系數。
表2 不同類型玻璃節能特性的對比
3、Low-E玻璃的輻射率：

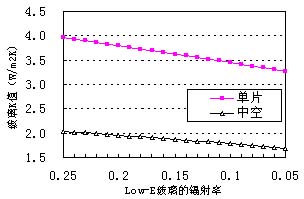

Low-E玻璃的傳熱系數與其膜面的輻射率有著直接的聯系。輻射率越小時，對遠紅外線的反射率越高，玻璃的傳熱系數也會越低。例如，當6mm單片Low-E玻璃的膜面輻射率為0.2時，傳熱系數為3.80 W/m2K；輻射率為0.1時，傳熱系數為3.45 W/m2K。單片玻璃K值的變化必然會引起中空玻璃K值的變化，所以Low-E中空玻璃的傳熱系數會隨著低輻射膜層輻射率的變化而改變。圖3所示的數據為白玻與Low-E玻璃采用6+12+6的組合時，中空K值受膜面輻射率變化的情況。可以看出，當輻射率從0.2降低到0.1時，K值僅降低了0.17 W/m2K。這說明與單片Low-E的變化相比，Low-E中空的K值變化受輻射率的影響不是非常顯著。
上一頁1234下一頁
