在中空玻璃中，內(nèi)道丁基膠以寬約為0.3mm一0.5mm的線帶與外道密封膠接觸，故丁基膠與外道密封膠之間主要受到線應(yīng)力，因此要想檢測丁基/硅酮中空玻璃密封膠的粘接類型，通常采用剝離
粘結(jié)性來表征。
2 .1離粘結(jié)性試件的制備[1] [2]
2.1.1丙酮擦洗尺寸均為75mm x 50mm x 5mm的
鋁合金板及無色透明無鍍膜的
浮法玻璃若千塊，干燥后備用。
2.1.2丁基膠用壓機(jī)制成3mm厚的膠片，剪成75mm x 40mm大小，分別正中粘接于鋁合金、玻漓板試片上。
2.1.3在丁基膠的周圍置上一個(gè)尺寸為75mm x 40mm x 2mm�？颍脡簷C(jī)將丁基膠片壓成(2士0.2) mm厚的膠層，擠壓出多余的膠。
2.1.4丁基膠長度方向的端部上橫向放置一條25mm寬的防粘遮蔽條。
2 .1 .5取已在環(huán)境溫度為5-30
。C，空氣相對(duì)濕度為35-75%的條件下放置24h的
硅酮膠試料，正中涂抹在丁基上，涂抹面積為75mm x 25mm，涂抹厚度約2mm。
2.1.8分別采用市售含礦物油的硅酮中空玻漓密封膠、市售普通硅酮中空玻璃密封膠和華亞試驗(yàn)硅酮膠各制樣若干。
2.1.7將制得的試件在標(biāo)準(zhǔn)條件下養(yǎng)護(hù)7天。
2.1.8將硅酮膠從防粘遮蔽條處揭起，在與丁基膠結(jié)合處以大于90
。方向拉扯硅酮膠并從丁基上剝離，觀察丁基膠與硅酮膠接觸面的破壞類型。
2.2試驗(yàn)結(jié)果與討論
2.2.1不同硅酮膠對(duì)丁基/硅酮中空玻璃密封膠粘接破壞類型的影響。
通過試驗(yàn)，采用不同的硅酮膠與丁基膠制成剝離試樣，其界面狀態(tài)有三種情況:一是丁基/硅酮中空玻璃密封膠接觸面不相容，有洛解現(xiàn)象，指觸手變黑，特別是制作硅酮膠用的有機(jī)
硅油漲價(jià)后，個(gè)別密封膠生產(chǎn)廠家為了降低成本用礦物油部分戴全部取代

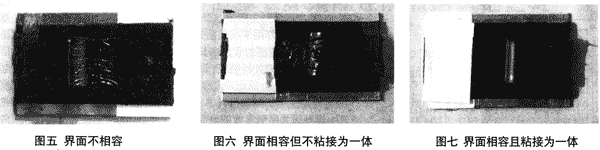

有機(jī)硅油后，使得硅酮膠中的礦物油隨著時(shí)間的推移，逐漸向丁基膠中遷移，溶解了丁基膠中的基礎(chǔ)原料，因而指觸丁基/硅酮接觸面有粘手黑的物質(zhì)即為溶解了的丁基膠(見圖五》;二是丁基/硅酮中空玻漓密封膠接觸面相容但不粘接為一體，丁基膠、硅酮膠各自為相，兩者分離面光滑(見圖六)，目前市售硅酮膠與丁基膠的接觸面多數(shù)屬此情況;三是丁基/硅酮中空玻璃密封膠接觸面相容且粘接為一體，剝離破壞不是從兩者界面處破壞，而是從強(qiáng)度較弱的丁基膠處破壞(見圖七)。
(1)破壞試驗(yàn)的環(huán)境溫度對(duì)丁基/硅酮中空玻讀密封膠粘接類型的影響。
1—丁基/華亞試驗(yàn)硅酮中空玻璃密封膠
2—丁基/普通硅酮中空玻璃密封膠
A區(qū)—屬內(nèi)聚破壞
B區(qū)—屬混合破壞
C區(qū)—屬界面破壞
上一頁123下一頁
