后背栓接式敞縫石材幕墻施工工藝

    近年來，石材幕墻由于裝飾效果好，形式變化多樣而被廣泛采用。石材幕墻按其連接方式可分為:前置片接式和后背栓接式兩種類型，這里主要把后背栓接式石材幕墻的施工工藝作以下簡述。


    1.敞縫密封石材系統的特點

    1.1 石材板塊之間接縫留有l0mm縫隙，橫平豎直，美觀實用接縫采用不打膠處理，避免由于封膠而出現硅膠發黃變質，沾塵污染，影響外裝飾面的。


    1.2 石材后背采用1.5mm單層氟碳噴涂鋁板或3mm厚的復合鋁板作為防水擋板層，侶板連接采用灰色耐候膠密封處理。


    1.3 防水擋板層的鋁板橫向設鋼梁加強固定，以防產生振動噪音，豎向立柱與鋁板用螺釘聯接，防止松落。


    1.4 石材采用鉆孔形式開孔，而不采用通常的界縫開孔，這種作法有利于減少由于開縫而形成的應力集中現象，降低石材的損耗率。


    2.工藝原理

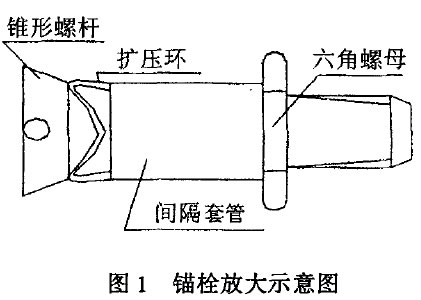

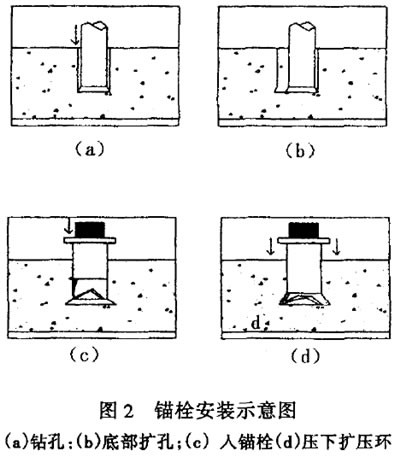

    石材幕墻背栓式干掛技術采用柱錐式鉆頭和專用設備在石材的背面鉆孔，并能使底部擴孔，可保證準確的鉆孔深度尺寸。錨栓(圖1)不受膨脹力裝人圓錐形鉆孔內，按規定的扭矩擴壓.便擴壓環張開并填滿孔底，形成凸形結合(圖2)。錨栓在背部固定，從外面看不見。安裝時外墻上的埋件與豎框的角碼焊接，背栓橫框用螺栓與豎框連接，通過背栓將石材固定在橫框上。

    3.工藝流程
    測量放線--豎向構件(析架式柱)安裝--安裝防水板--安裝石材板塊--定位、調平--注膠和清潔.
