隔熱鋁門窗技術問題——王宇帆

　　　　　　　　　　　　13：30-14：30 《隔熱鋁門窗技術問題分析》
　　　　　　　　　　　　演講人：　北京吉斯門窗五金制品有限公司總工程師 王宇帆先生

　　隔熱鋁合金門窗在北京的應用在中國開創了先河，2001年陽光100項目是大面積使用隔熱鋁合金門窗的典范，但是近年來大部分項目都使用隔熱鋁合金門窗，現在據不完全統計已經超過了100萬的使用量，在未來發展的項目中有可能繼續使用隔熱鋁合金門窗，特別是是一些公共建筑項目，隔熱鋁合金門窗已經成為了選擇的主流。回顧這六年來隔熱鋁合金窗發展過程中，還存在一些缺陷，下面對門窗的問題進行一些分析。


　　一、鋁合金門窗的密封性問題：推拉系統的最大的問題是密封性比較差

　　在北京現在來看，門窗的主流還是推拉窗，但是由于門的簡易和客觀限制，大部分還是推拉門，但是簡單的推拉門存在一些問題，設想一下一個門里外熱對流的話，這個影響有多大？

　　例：當室外有四級風的時候，七層樓以上您經常聽到窗戶的聲音，推拉門這種聲音是沒有的，但是用手的背面去貼近關閉死的推拉門的邊緣，可以明顯的感受到汗毛被吹動，冬天的時候就會有冷的感覺。

　　現在很多項目當中，會發現，平開窗由于隔熱材不夠，有的隔熱條好的也有節流的現象，但是推拉窗就沒有，所以簡單的推拉門的運用實際上對于整個建筑節能體系來說，形成了一個最大的薄弱環節。講門窗的鎖體系，經�？吹降氖菃吸c鎖體系，一般來說必須要有一定的抗風性，在推拉門體系當中，所有整個門的鎖壁只是限位體系，并不能夠讓門自由的活動，簡單的推拉體系都是移動的，碰了窗框就不能動了，整個下沉的窗框沒有形成有壓力的結構，這個鎖點某種意義上防盜是很脆弱的，只能說有防盜的作用，對于整個作用來說，適用性并沒有提高。

　　例：有人問日本作為氣候寒冷的情況下，還有大量的推拉窗或者推拉門？日本對于節能的要求是高于我們國家的，日本的推拉窗和推拉門體系和國內現有的體系當中最大的區別在于密封系統的革命，原因是日本采用的是三元乙炳膠條的密封，不僅是在材質，甚至是工藝上和設計上都有一定的獨到之處。

　　歐洲來講，對推拉門使用也是很多，最常見的就是內傾推拉門體系。過別克商務車，就是內傾推拉門體系。對于簡單的推拉門的應用，可能在計算上，由于使用了隔熱基材，可以隔熱了，但是對于使用的實質是不利的。

　　中國的門窗檢測標準中要求對所有的開啟縫完全忽略了氣密性的影響，不對整個框架體系或者說完整的門窗體系的氣密性的檢測。這和歐洲的標準有本質的區別，歐洲的檢測體系是直接從洞口上把完整的窗送到實驗室進行實驗，這個窗漏風的話，隔熱達到40%，檢測也不能過。用中國通過檢測門窗的時候，冬天依然會感覺到寒冷。


　　二、鋁合金門窗的設計缺憾：隔熱鋁合金門窗體系多了一個壓條

　　國內把這個壓條放在室內有兩種說法，一個是防盜，另外一個是拆卸方便，第二點理由是完全存在的，特別是高層建筑。至于說到防盜功能，完全是沒有必要的。

　　例：在澳大利亞，在新西蘭，可以看到，大量的窗戶是沖室外的，從這些國家的專業人員了解到這個問題，回答道：很難想象一個小偷把玻璃壓條拆下來，這需要專業的技術。

　　一個外開窗戶，中空玻璃在外側，隔熱型材體系一定要使用雙向結構型材，單向的也可以。不能夠做大的開啟，大量的中空玻璃壓在外側的話，很難把力分成兩點。隔熱鋁合金門窗體系是復合結構，任何一個環節不能薄弱，只要有一個環節薄弱，整個框架體系就能發揮作用。

　　作為隔熱鋁合金門窗體系特征來說，因為設計缺憾，結構產生了質的變化，不能在傳統安裝的家裝工藝理解，這是非常關鍵的一點。


　　三、鋁合金門窗的驗收缺憾：野蠻操作結果執手往上搬30度的位置

　　在門窗的運輸過程當中，項目門窗到安裝了，一車門窗卸下來的時候會發現上面基本沒有執手，在運輸的過程中都有顛簸，如果一旦出現顛簸，對執手是致命的傷害，所以門窗廠不會有這樣的事情出現。

　　涉及到精裝，我們一般說精裝都是高檔房，但是內裝飾工人的特點：不了解門窗，往往精裝項目都選擇高檔的門窗體系，而對于一般的裝飾來說是不理解的，等到精裝結束的時候，小業主會發現門窗的五金本來是應該這樣關閉開啟的，但是最后發現執手在往上搬30度的位置，開的時候用手一動就上去了，這是內裝工人的使用不當，野蠻操作的結果。大多小業主進住的時候看到自己的門窗是這種情況，相信是很難接受的。

　　五金就是兩大作用，一個是鎖壁，一個是承重。一個系統過程，作為門窗，從出廠到工地，設計到運輸、安裝、驗收，包括出現問題的更換，包括業主對門窗的個性化的需求。在整個過程當中，都需要有完美的表達方式。


　　四、鋁合金門窗的磕碰問題：一定要及時解決

　　當鋁合金門窗扇小于650的時候，外面和主膠條會產生磕碰，這個磕碰是很致命的。磕碰是什么聲音，開的時候聽到咔的一聲，工人會怎么解決，迅速的用手打幾下，聲音有沒有了，為什么沒有了？可能膠條被敲掉了，如果這個部分被打掉了，鋁合金門窗的主密封不能實現。

　　門窗的抗風壓性能一直是比較簡單的，專業的門窗廠一定要提供相應的計算書的，前兩天去山東看到一個項目，加強中挺，必須是剛性型材上面有突起的一塊，但是突起的部分要跟墻體有相應的連接，兩頭必須固定，加強中挺深到平面下面的時候就有問題，漏出一個頭在那里，一頭固定，另外一頭在晃，這個加強就完全必要，這部分型材是花錢買的，如果使用不當就失去意義的。

　　作為一個專業的負責任的門窗廠應該對于外懸窗，對于摩擦鉸鏈開啟的角度應該進行規定，關上被風吹掉是鎖點的問題，但是有的是關的也被吹掉，摩擦鉸鏈是承重，如果風力往上掀的話，很容易就被吹掉了，在供應商提供這個產品的時候，就應該對開啟的角度有一定的限制。

　　對高層建筑來說，玻璃壓條的強度設計也要進行規定，另外就是氣密性，北京的建筑最關鍵的一點就是門窗的氣密性，北京的風差比較大。

　　例：一個北方的老百姓如果有沙塵暴，上班走了，晚上回來到窗臺上一擦，沒有灰塵這就是好窗戶。

　　如何保證門窗的氣密性，所有的加工、安裝部分，對于五金廠來說，必須要提供搭接位可以調節，但是定型的東西往往不夠，關注定量的東西，有價值的東西，有兩毫米以上的調節范圍還是有價值的。如果用發展商介紹說調節0.5個毫米，那等于沒有調節。還有整個三維調節是平易化的移動，如果這樣的五金店，這是可以調節的，但是前后調節的，理解為防止這個窗子掉腳有效，但是如何保證窗子平行的方面，調節有兩個方面，第一個能調多少？第二個如何去調，這個更為關鍵。

　　北京為了提高門窗的氣密性，有門窗廠把外密封也做了，但是一定要做氣壓平衡，出去不做，里面的水出不去了，里面的氣壓低，外面的氣壓高，即使開了一個洞，水也出不去。可以三道密封，但是一定要留平衡氣壓，如果不留就沒作用。隔熱鋁材的結合是器械壓合，下雨的時候的窗子沒有漏，但是外面的雨已經停了，發現窗墻結合的地方有印水的痕跡，如果有這樣的現象，就要考慮排水的通道是否順暢。

　　再次強調關注門窗的磕碰，門窗一旦磕碰了，就意味著窗扇之間的連接被打破，要找到這個原因，如果視磕碰不見，這是非常危險的。很多的項目門用了三個合葉，一定要注意第三個合葉安裝的位子，同樣是買東西，但是買了會不會用，買不是目的，目的是保證這個門窗的完美，但是運用不善無法保證。剛才談到隔熱鋁合金門窗磕碰現象一定要及時解決，如果業主使用了一個月之后發現不響了，可能就是膠條切掉，一定不能忽視這個問題。

　　當然開啟方式是有一定的規律性和技術性的，門窗水密性在南方的項目，比如上海，最后發現要和上海的廠商談談水密性的問題，主密封膠條建設大家使用一體性的膠條，而不能去粘貼，邊部密封這樣的處理也是不合理的，應該是一個完整的膠條壓進去之后，進行45度的粘貼。

　　包括歐洲的完美組角工藝，排水通道的設計也非常重要。了解一個窗，一個系統把整個排水通道的流程，能知道這個窗子里面有什么，水流到哪里。

　　有一次在四川省門窗行業協會技術交流，有老師說這個不用膠條可以不可以，我說成都人不能夠說這個話，成都人有一個幾千年沿用到現在的建筑就是都江堰，這個是堵不了的，也不是水壩，那只是一個疏導工程。05、06年我們看到14.8的隔熱型材商逐步的淡出，18.6、24寬度的隔熱條慢慢的出現，整個型材商從0變成了到現在的6，而且隔熱鋁窗降噪也比較好，在國家奧運游泳館的項目上，最大的技術攻關不是結構問題，而在于這個膜雨水下來有很大的聲音，這個本身如何解決噪音的問題，最后也是完美解決了。如果窗下面是浴缸或者是馬桶，這個窗用提拉窗也比較好，有了馬桶和浴缸之后，意味著你開啟的位置和窗有一定的距離，這個時候要考慮開啟的選型，去年開始對幕墻窗的消防排煙有一定的規定。

　　結束語：

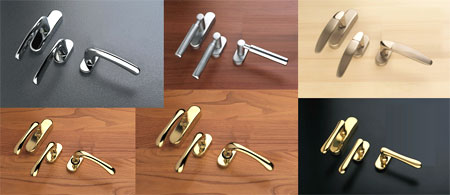

　　一、意大利吉斯五金智能和功能

　　時間是最能說明問題的，任何一個企業站在您的面前說我這個東西保證使用100年，但是看這個公司兩年前剛成立，是無法相信他的一切的，吉斯這個產品在歐洲已經經歷了這么多年的時間和事實的驗證，所以質量不需要多說。

　　意大利的產品我個人覺得是兩個方面，一個是表面處理工藝，首先我們信賴這種技術表面的處理，在于來自法拉利底盤的處理，另外這是意大利的氣候決定的，從更加專業的角度來說，500個小時的實驗，65%濃度的鹽酸500小時熏蒸實驗，一般的只能達到48小時，這就意味著有10倍的優勢，我們吉斯所做的一切的技術必須基于需求，有需求才要達到這種質量。

　　由于意大利的氣候和內陸的國家有區別，所以檢測的要求也不一樣，整個歐洲的民族都有其歷史淵源，意大利的民族在外觀設計有自己的獨特形勢，意大利的復興時期，大家對外形的要求盡善盡美，像服裝、珠寶等等，奢侈品品牌當中意大利的身影到處可見，另外意大利的民族對生活的質量要求比較高，非常享受生活，所以對外觀設計是非常講究的。

　　吉斯現在所做的工作已經超出了我們的職責范圍，在做系統公司的事情，前期要跟開發商一起對門窗設計提出建議，然后協助我們的客戶做出盡善盡美的窗戶。包括工藝怎么做，怎么打膠，槽口怎么連接等等。

　　目前吉斯在中國的價格是全球最優惠的價格，這是吉斯的驕傲，迪拜帆船大酒店，還有迪拜的棕櫚島還有現在南京綠地廣場都使用的吉斯的產品。吉斯老板說贊助法拉利除了和法拉利同在意大利的城市，最主要的是他崇尚勇奪第一和團隊的合作精神。我們看到舒馬赫得到第一的時候，他有一個好的團隊的支持，使得他在全球都很有名氣。

　　二、門窗是建筑的眼睛，五金控制著門窗，五金不好就像您的神經麻木，張不開，關不上
　　而且很多門窗的問題，未來也是兄弟部門，造了房子之后，兄弟部門告訴門窗投訴比較多，而有一些問題是可以修的。
　　例：門窗投訴比較多，他說沒有問題，我給你修修，一般來就是膠槍，哪漏補哪，同樣是北京的項目，一棟多層和一棟高層，或者是一棟別墅，同樣的別墅南立面、北立面的窗子應該有一定的區別。不是一把膠槍就能解決全部問題的。

　　三、現在講車都是奔馳、寶馬，但是真正讓人瘋狂的就是法拉利，法拉利是意大利的，吉斯是意大利的
　　吉斯必須了解中國要什么，客戶要什么，調研和溝通。感謝關注吉斯，謝謝大家！


企業簡介：
　　意大利吉斯工業集團總部位于意大利著名工業城市博洛尼亞，是集門窗手動自動鎖閉產品的研發、設計、生產和銷售于一體的世界上該領域最重要的制造商之一。

　　吉斯工業集團經過四十多年的發展，已經發展為著名的國際控股公司，在門窗鎖閉行業處于領導地位，目前集團共制造8000多種產品，擁有100多項技術專利，年銷售額接近兩億歐元。

　　意大利吉斯工業集團以其優越的品質與完善的服務贏得市場，產品廣泛用于高檔住宅、商業建筑，政府機構等各種場合與各領域內一大批國際著名項目。

　　意大利吉斯工業集團在全球擁有三個生產基地，分別在意大利、西班牙和阿根廷，在世界主要國家都設有分公司或辦事機構。

　　北京吉斯門窗五金制品有限公司是意大利GSG International S.p.A.股份公司設立在中國的分支機構，2004年來到中國，與國內門窗幕墻行業同仁一起分享超過40年的鋁合金門窗五金配件研發和應用經驗，在天津、沈陽、上海、山東和深圳設有辦事處。

　　我們的使命：吉斯的目標是通過專業標準和務實的品質、創新和設計理念，為門窗自動和手動啟閉系統提供產品和服務。

　　GSG集團全球：中國、意大利、法國、西班牙、葡萄牙、希臘、土耳其、阿聯酋聯合酋長國、印度、俄羅斯、巴西、阿根廷

　　產品系列：平開窗、平開門、推拉窗、推拉門、上懸窗、下懸窗、中旋窗、平開下懸窗、內傾推拉門、折疊門以及各種窗型的電動開啟。

　　產品特色：意大利吉斯工業集團是集門窗手動自動鎖閉產品的研發、設計
