建筑門窗幕墻熱工計算系列軟件介紹及應用

　　2.1.4框傳熱計算及框線傳系數計算
　　（1）框傳熱計算

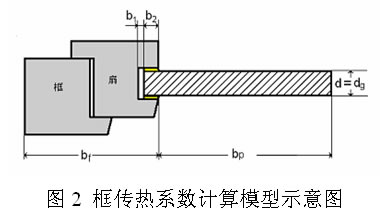

　　根據《熱工計算規程》要求，在框的計算截面中，應用一塊導熱系數 λ=0.03［W/(mK)］的板材替代實際的玻璃（或其他鑲嵌板），板材的厚度等于所替代面板的厚度，嵌入框的深度按照實際尺寸，可見部分的板材寬度bp不應小于200mm。





　　式中  Uf ——框的傳熱系數[Ｗ/(m2K)]；

　　Lf2D ——框截面整體的線傳熱系數[Ｗ/(mK)]；

　　Up ——板材的傳熱系數[Ｗ/(m2K)]；

　　（2）框線傳熱系數計算

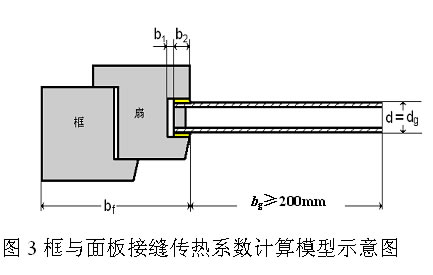

　　根據《熱工計算規程》要求，用實際的玻璃系統（或其他鑲嵌板）替代導熱系數 λ=0.03 W/(mK)的板材，其他尺寸不改變；






　　式中  ψ——框與玻璃接縫的線傳熱系數［W/(mK)］；

　　Lψ2D——框截面整體線傳熱系數［W/(mK)］；

　　Ｕg——玻璃的傳熱系數［W/(m2K)］；

　
　　2.2軟件功能
　　本系列軟件可進行玻璃系統光學熱工性能計算、框二維傳熱有限元分析計算、整窗和整幅幕墻熱工性能計算等等，由Optics CC、Therm CN、CWWTC獨立或聯合計算完成。

　　2.2.1 Optics CC
　　Optics CC是以《中國玻璃數據庫精確格式》、《熱工計算規程》為基本數據格式編制而成,集玻璃光學熱工性能計算和光譜數據庫管理于一體的軟件，本軟件的主要功能為：

　　（1）兼容國際玻璃數據庫和中國玻璃數據庫格式；

　　（2）方便、快捷構造及管理玻璃系統；

　　（3）計算各款玻璃的光學參數和熱工參數；

　　（4）顯示玻璃系統的基本信息、光譜數據和光譜曲線；

　　（5）冬、夏季計算條件下各層玻璃表面溫度分布顯示；

　　（6）玻璃系統氣體庫構造和管理；

　　


　　圖4 冬、夏季玻璃表面溫度分布

　　

　　圖5 Optics CC 操作主界面
