中空玻璃變形現象的分析

　　中空玻璃產生變形有6個方面:(1)不同玻璃面的反射,造成不同的影像。(2)臥式加工產生的。(3)玻璃表面的變形。(4)大氣壓力變化引起的變形。(5)溫度變化引起的變形。(6)設計的原因。

　　3 玻璃表面的變形
　　玻璃在進行鋼化加工過程中,由于加熱和冷卻的原因,從而使鋼化玻璃出現一定的變形,一般不會超過3%標準的要求。如果彎曲度超過3%《鋼化玻璃》標準的要求,則鋼化玻璃為不合格產品。

　　4 大氣壓力的變化引起的變形
　　由于生產地和中空玻璃的使用地海拔高度的不同,大氣壓力也不會相同,從而出現中空玻璃向外凸出的現象。國外有詳細的規定,中空玻璃產地和使用地的海拔高度差超過500米,就必須對中空玻璃采取措施,以減輕中空玻璃外凸的現象和引起玻璃破損的發生。

　　5 溫度變化引起的變形
　　中空玻璃腔體內的氣體,在每天的溫度變化時,每天都會出現不同的變化現象。尤其明顯的是會出現中空玻璃中間空氣層變化大約0.1mm。

　　6 設計原因
　　設計師在進行中空玻璃產品配置設計時,一般會對中空玻璃的撓度進行計算。只要不超過允許設計的撓度值即可。可是撓度對中空玻璃的影響并沒有考慮在內。(1)中空玻璃在使用時,風壓和溫度差的變化,會讓中空玻璃的2片玻璃吸附到一起,造成中空玻璃內表面(2或3面)的膜層因?yàn)椴ＡУ南嗷ヅ鲎?而產生脫膜現象或玻璃破損的發生。(2)由于中空玻璃在比較大的撓度變化時,玻璃向內或向外撓曲時,對丁基膠和密封膠產生疲勞應力或超出拉伸模量許用范圍。造成中空玻璃的密封失效。影響到中空玻璃的使用壽命。(3)美觀現象。如果玻璃強度滿足技術要求,玻璃變形的美學顯得并不重要。但是在實際應用和客戶的滿意度,必須考慮玻璃的美觀問題。所以,從建筑物的外觀效果和客戶觀點出發,對玻璃的撓度變形狀況,必須在設計時予以考量。而不是等出現撓度變形時, 由玻璃供應商來承擔責任。

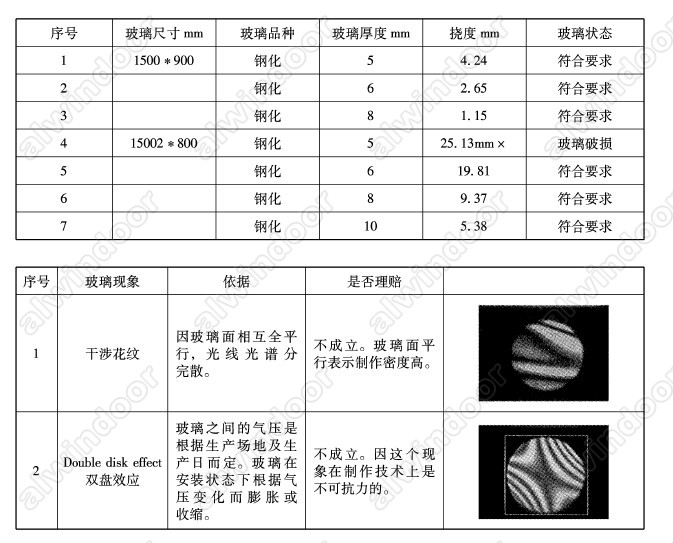

　　采用《建筑玻璃應用技術規程》JCTJ113-2009計算后,可見玻璃的撓度值變化情況。玻璃就會呈現出哈哈鏡的效果了。

　　7 結論

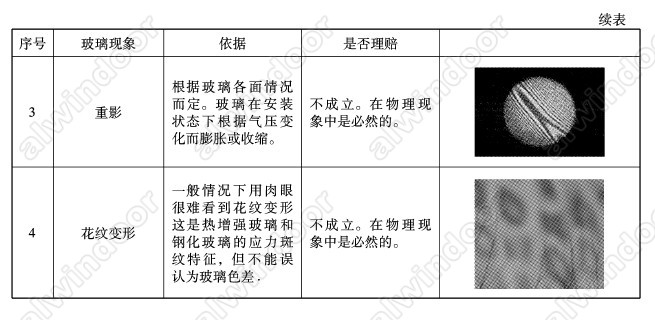

　　(1)玻璃的厚度,平整度以及2片玻璃的平行度是造成中空玻璃光學變形和疊影現象的主要原因。

　　(2)必須承認觀測條件的重要性和建筑玻璃光學變形的客觀性。使圖象扭曲現象真正被理解。從幾何學的角度看,圖像變形無處不在。在實際建筑中,由于不可能具有真正意義上的理想平面,因此也不可能有真正的反射圖像。

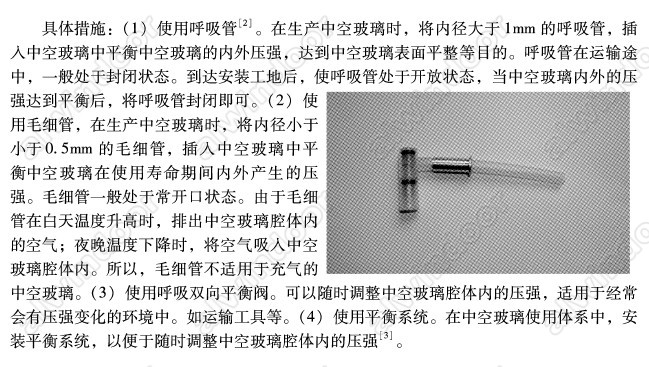

　　(3)合理的玻璃幕墻設計,嚴格控制玻璃熱處理過程中的平整度,采用厚度大一些不易產生撓曲的玻璃,使用帶有呼吸管等附件的中空玻璃,降低鍍膜玻璃的反射率等措施,是改善建筑中空玻璃變形和疊影現象的有效措施。

　　參考文獻
　　[1] 《中空玻璃》GB11944-2002
　　[2] 王鐵華.編譯,《建筑玻璃實用手冊》,清華大學出版社,2004
　　[3] 時維來.上海燦琦建材有限公司提供照片。

　　[4] 劉軍 德國泰諾豐保泰有限公司提供照片。
