本文作者：盧繼延,戴悅星
耐硝酸性是用于評(píng)價(jià)建筑用
鋁合金型材氟碳漆膜
抗氧化性的重要指標(biāo)之一,在美國(guó)AAMA2605和我國(guó)GB5237.5中對(duì)耐硝酸性都有規(guī)定。美國(guó)AAMA26O5《
鋁擠壓材和
板材的超高性能有機(jī)涂層性能要求和試驗(yàn)方法》中對(duì)耐硝酸性試驗(yàn)方法的規(guī)定是:在8盎司大口瓶中裝入半瓶的70%的硝酸,將試樣蓋于瓶口,待測(cè)得
噴漆面朝下,保持30血n,然后用自來(lái)水清洗試樣并擦干,放置1h后檢查試樣表面的顏色變化。我國(guó)GB5237.5-2008《鋁
合金建筑型材第5部分:氟碳漆
噴涂型材》中對(duì)耐硝酸性試驗(yàn)方法的規(guī)定是:將100mL分析純硝酸(ρ1。40g/mL)注人一個(gè)9O0mL的大口瓶中,在23℃ ±2℃ 溫度下,將試樣涂層面朝下蓋在瓶口上,保持30min,然后用自來(lái)水沖洗干凈并擦干,放置1h后檢查試驗(yàn)后的涂層表面。在兩個(gè)標(biāo)準(zhǔn)中對(duì)耐硝酸性試驗(yàn)的試驗(yàn)濕度都未作規(guī)定,那么環(huán)境濕度對(duì)耐硝酸性試驗(yàn)結(jié)果是否有影響呢?為此,本文通過(guò)改變?cè)囼?yàn)濕度條件對(duì)氟碳
漆膜進(jìn)行試驗(yàn),以期能夠了解不同試驗(yàn)環(huán)境條件下對(duì)氟碳漆膜耐硝酸性的影響。
1 實(shí)驗(yàn)部分
1.1 試驗(yàn)準(zhǔn)備
1.1.1 試樣的準(zhǔn)各。
本次試驗(yàn)所選用的試樣是在氟碳漆噴涂型材成品中隨機(jī)抽取的。本次試驗(yàn)共抽取了5種顏色的氟碳漆噴涂型材,每種顏色的氟碳漆噴涂型材抽取了兩支樣品進(jìn)行試驗(yàn)。
1.1.2 環(huán)境試驗(yàn)箱的選用。
本次試驗(yàn)由于需要改變?cè)囼?yàn)濕度,因此,本次試驗(yàn)選用了恒溫恒濕箱進(jìn)行試驗(yàn),該設(shè)各可以對(duì)溫度和濕度進(jìn)行有效的控制,可任意調(diào)節(jié)到所需要的試驗(yàn)溫度和濕度。
1.1.3 測(cè)色儀器的選用。
本次試驗(yàn)選用了德國(guó)BYK公司生產(chǎn)的積分球式的分光色彩精靈進(jìn)行顏色檢查。
1.1.4 試驗(yàn)溫度和試驗(yàn)濕度的選用。
本次試驗(yàn)共選用了一個(gè)試驗(yàn)溫度和三個(gè)試驗(yàn)濕度進(jìn)行試驗(yàn),試驗(yàn)溫度為23℃ ;試驗(yàn)濕度分別為:50%、70%、90%。要求同一支氟碳漆噴涂型材應(yīng)分別在這三個(gè)濕度條件下進(jìn)行試驗(yàn)。
1.2 試驗(yàn)操作
試驗(yàn)前將試樣待測(cè)表面擦洗干凈并
干燥,將恒溫恒濕箱的溫度設(shè)置到23℃、濕度設(shè)置到50%,接著將需使用的試驗(yàn)硝酸溶液和試樣置于恒溫恒濕箱中,開(kāi)啟恒溫恒濕箱,當(dāng)試驗(yàn)溫度和濕度恒定在要求的試驗(yàn)溫度和濕度后,即將試樣涂層面朝下蓋在瓶口上,保持30min,然后立即將試樣從J叵溫恒濕箱中拿出來(lái),用自來(lái)水沖洗干凈并擦干,放置1h后采用色差儀(積分球式分光色差精靈)測(cè)試涂層表面試驗(yàn)前后的色差值。同理,按預(yù)先設(shè)計(jì)好的試驗(yàn)溫度和濕度進(jìn)行試驗(yàn),測(cè)出其他試驗(yàn)條件下的氟碳漆膜的耐硝酸性試驗(yàn)結(jié)果。
1.3 試驗(yàn)結(jié)果

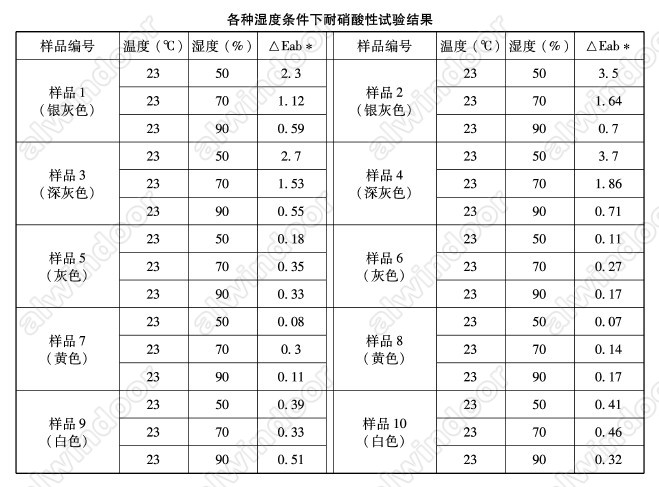

通過(guò)改變不同試驗(yàn)條件進(jìn)行耐硝酸性試驗(yàn),并采用色差儀進(jìn)行檢查,得出試驗(yàn)結(jié)果如下表所示。
1.4 結(jié)果分析
通過(guò)以上試驗(yàn)結(jié)果,我們可以看出:
(1)10個(gè)試樣在各種試驗(yàn)環(huán)境條件下其色差值是不相同的,而且不同顏色其顏色變化程度是有區(qū)別的。

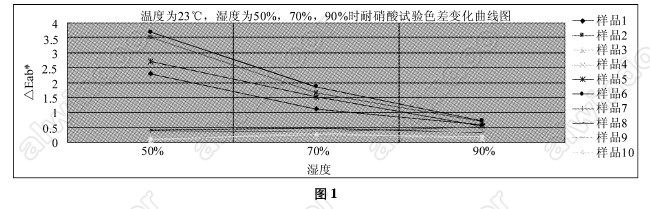

(2)對(duì)于同一種顏色,在不同的試驗(yàn)濕度環(huán)境條件下,其色差值是有區(qū)別的,有些顏色色差值差異不大,而有些顏色色差值有明顯差異,相同試驗(yàn)溫度、不同試驗(yàn)濕度環(huán)境條件下耐硝酸性試驗(yàn)色差值變化折線圖見(jiàn)圖1所示。
2 結(jié)論
從以上試驗(yàn)結(jié)果,我們可以得出以下結(jié)論·
(1)試驗(yàn)濕度對(duì)于有些氟碳漆噴涂型材耐硝酸性是有影響的,在不同濕度條件下進(jìn)行試驗(yàn)將可能得出不同的試驗(yàn)結(jié)果。
(2)不同顏色的氟碳漆噴涂型材耐硝酸性試驗(yàn)結(jié)果受試驗(yàn)溫度和試驗(yàn)濕度的影響程度是不相同的,有些顏色影響比較小些,有些顏色影響比較大些。
通過(guò)以上試驗(yàn)結(jié)果,我們認(rèn)為氟碳漆膜耐硝酸性試驗(yàn)對(duì)試驗(yàn)濕度也應(yīng)進(jìn)行控制,以確保試驗(yàn)結(jié)果的重現(xiàn)性。以上是根據(jù)本次試驗(yàn)結(jié)果而得出的結(jié)論,由于本次試驗(yàn)所測(cè)試的樣品數(shù)量有限,其代表性受到一定的限制,希望各位專家批評(píng)指正,希望通過(guò)大家的努力,使我們更加了解氟碳漆膜耐硝酸性試驗(yàn)結(jié)果的影響因素。
與【】相關(guān)熱點(diǎn)資訊:
【了解更多 “” 相關(guān)信息請(qǐng)?jiān)L問(wèn)
幕墻專區(qū) 】
