3.2細部設計
光伏建筑遮陽的細部設計主要包括防積水、防積灰、
防雷、防撞擊、防過度
變形等方還要為與光伏組件的結合和為光伏組件的正常運行創造條件,主要是光伏組件與建筑遮陽之間要采用浮動連接,滿足變形要求,滿足光伏組件的散熱和走線。
3.3 光伏電池選擇
光伏電池的選擇其實是光伏建筑一體化的關鍵,應結合光伏陣列的位置,建筑效果,建筑采光,建設投資和可能的遮擋進行綜合分析后選定。
對于水平遮陽通常設計時會把光伏電池設置在水平遮陽上方,日照時間較長的南面可選擇
晶體硅電池,其它面可選擇非晶硅電池。
對于垂直遮陽,陽光的直射是隨著時間的變化而變化的,所以可以選擇在垂直遮陽的兩側均安裝具有弱光發電能力的非晶硅電池,從而增大光伏電池的面積提高轉化功率。對于光伏檔板遮陽,除了在陽光強烈的時候作為檔板遮陽以外,也往往設計成在陽光不強的時候可以收起,從而增強建筑的采光性,所以對于檔板遮陽選擇光伏電池,要考慮到其處于工作狀態的非持續性,選擇非晶硅電池應是比較好的做法,能較好的適應檔板能的變化。
3.4 光伏組件的設計
光伏組件的設計主要包括光伏電池的排列,光伏電池的串并聯,背部襯板的選擇,接線盒的位置,封裝方案,與遮陽面板的結合方案等方面。
光伏電池的排列主要與建筑效果和建筑采光有關,一般和建筑師協商解決。單晶硅和多晶硅本身不透光,主要依靠電池之間的間隙透光,設計時要從兩種常用電池規格中選擇一種,并進行排列;非晶硅的透光能力也較弱,一般也在電池之間預留間隙透光,要設計電池的尺寸,并進行排列。
光伏電池的串聯數量主要與初定的系統電壓有關,常用的系統電壓有DC12V ,DC24V,DC36V 和DC48V四種。光伏電池串聯后的開路電壓要考慮太陽輻射的不
穩定性和線損,一般比系統略高,可達系統電壓的1.5倍。光伏電池串聯后的并聯數量主要取決于蓄電池或逆變器的功率,一般應選擇功率較大的蓄電池或逆變器,并盡量縮短與光伏電池之間的距離。
背部襯板的選擇主要取決于建筑采光,只有沒有采光要求的背部襯板才能采用金屬板。光伏組件與遮陽面板結合后的面板曲率較小時,可以采用單晶硅或多晶硅電池的
冷彎彈性成型法安裝,曲率較大時,只能采用非晶硅電池。
接線盒的位置取決于遮陽面板的安裝方式,一般應設置背部,采用明框安裝時,也可以設置到側邊。
封裝方案的選擇主要與背部襯板有關,一般應在光伏組件加工廠進行,
密封和
耐久性是關鍵。與遮陽面板的結合方案主要與光伏電池組件的
剛度有關,光伏電池組件的剛度較大時,可以采用邊部連接,剛度較小時,宜采用粘結等均勻連接。
3.5 光伏發電系統的選擇
對于有條件并網發電的地方,最好采用光伏并網發電系統,確實不能并網發電或主要是向LED等直流負載供電時,才選擇光伏獨立發電系統。采用光伏并網發電系統時,關鍵要選擇好逆變器,最好是選擇功率較大的逆變器,減少逆變器的數量。采用光伏獨立發電系統時,關鍵要選擇好蓄電池,也最好是選擇功率較大的蓄電池,減少蓄電池的數量。
根據光伏電池組件的
輸出功率和實際使用的光伏電池組件數量直接計算出光伏發電系統的設計裝機容量。關鍵是要扣除沒有使用的光伏電池組件的功率。
光伏發電系統的年發電量應根據當?shù)氐奶柲阘總輻射能、光伏電池的總面積和光電池的轉換效率來計算,并考慮光伏電池的朝向、長期運行、積灰、升溫、損耗等不利因素的影響。

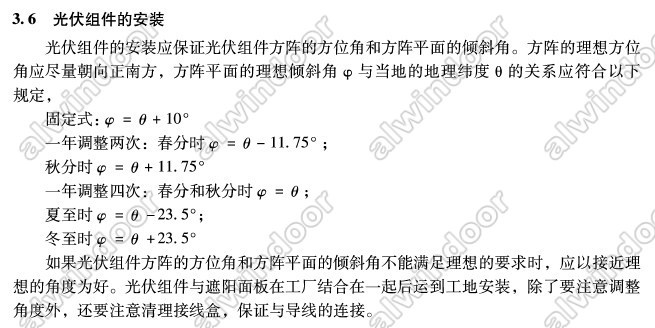

3.7 光伏組件的維護
一般的光伏組件都與墻面板結合,結合方案應考慮日后更換及維修光伏組件的方法。同時,應考慮雨水沖洗光伏組件表面,防止污染。作為建筑
外遮陽,在對外墻清洗和維修作業時,很難避免對遮陽的碰撞,光伏組件不能布置在遮陽的邊部和角部,并與遮陽柔性連接,防止遮陽變形危及光伏組件。
4 結論
光伏建筑遮陽提高了光伏電池組件在建筑上的設置面積,極大地增加了建筑光伏發電的設計裝機容量,同時,通過設置建筑遮陽,也極大地改善了建筑的遮陽特性,豐富了
建筑立面。由此可知,光伏建筑遮陽具有非常廣闊的市場前景。
本文的部分數據直接引致互聯網上公開發行的文章,其中有若干文章并未明確注明作者及單位,也無從查詢,故無法——列出所有文章出處,在此只能一并致謝!
參考文獻
[1] 聞立時,黃榮芳,太陽能光伏建筑一體化面面觀,中國建設報2009
[2] 姜謙,2009—2012年中國
太陽能光伏發電產業投資分析及前景預測報告,中投顧問,2009
[3] 黃向陽,何清,謝士濤,光伏建筑一體化設計淺談,中外建筑,第11期,2009
[4] 太陽能光伏一建筑一體化(
BIPV )的研究進展,華南理工大學建筑學院,2005
[5] 郝國強,李洪波,陳鳴波,光伏建筑一體化(BIW)并網電站的應用與發展,上海節能,2006
[6] JGJ102-2ClCl3,
玻璃幕墻工程技術規范[S] 北京:中國建筑工業出版社,2003
[7] JGJ133-2llll1,
金屬與石材幕墻工程技術規范[s].北京:中國建筑工業出版社,2001
