內循環雙層幕墻節能設計前沿

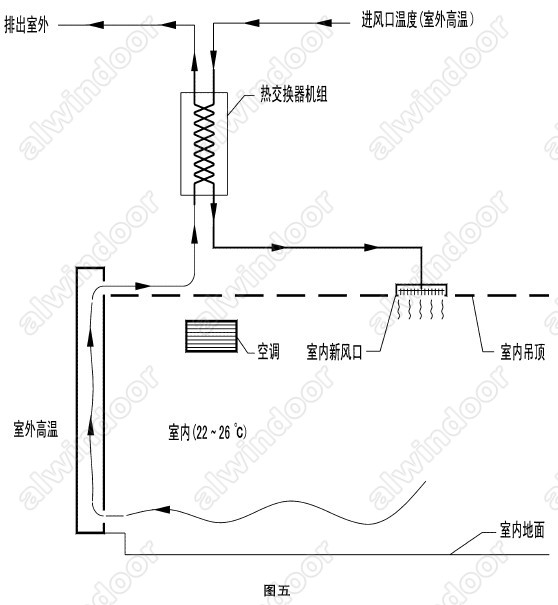

　　3.交換式內循環雙層幕墻夏季炎熱時工作原理是室內氣體經圖示線路從雙層幕墻進氣口(下口)進入雙層內腔,經內腔后從幕墻上面出口經管道進入熱交換機組,此時室內與經外部進氣口進入熱交換機組的新風進行能量交換后,出去的風經排風管道排出建筑外部,進入室內的新風通過建筑內管道、室內頂棚的風口進入室內。在這個熱交換過程中,當夏季室外炎熱高溫時,室內被排出去的溫度較低(與室外比)的空氣在經過熱交換器的時候,與進風口進來的高溫新風進行熱交換,把高溫新風的熱量帶走,這樣進人室內的新風的溫度就降下來了。減少了夏季室內空調制冷的負荷。同時從遮陽的角度考慮,雙層幕墻由于設置了遮陽簾系統,所以通過遮陽也能起到一定的節能作用。如圖五

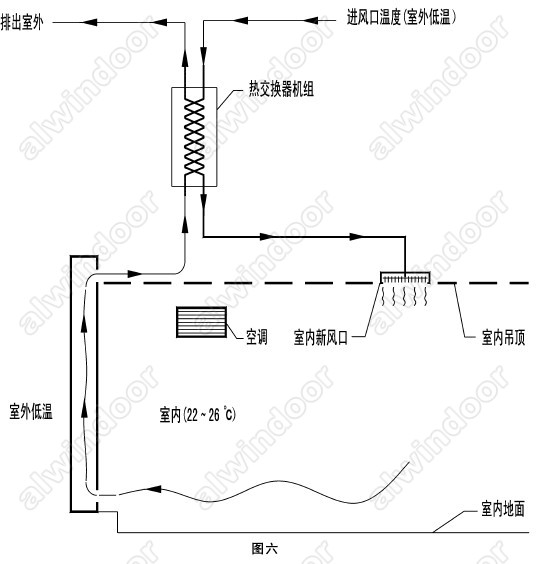

　　4.交換式內循環雙層幕墻冬季寒冷時工作原理是室內氣體經圖示線路從雙層幕墻進氣口(下口)進人,經雙層幕墻中間腔從幕墻上面出口經管道進入熱交換機組,此時室內被排出的熱空氣與經外部進氣口進入熱交換機組的低溫新風進行能量交換。在這個熱交換過程中,室內被排出去的室溫空氣(比室外空氣溫度高)在經過熱交換器的時候,把熱量傳給進來的低溫新風,這樣進入室內的新風的溫度就升上來了。減少了冬季室內暖氣或空調制熱的負荷。如圖六

　　從傳統建筑幕墻節能角度講,幕墻節能設計主要通過系統的傳熱系數和遮陽系數來實現。不同地區、不同的自然環境應選擇不同的幕墻結構系統,因地制宜。直排式內循環雙層幕墻適合在夏季不需制冷、冬季不需采暖的四季溫差不大的地區采用;而在冬季嚴寒、夏季炎熱的地區采用就不節能。相反,交換式內循環雙層幕墻在冬季嚴寒、夏季炎熱地區使用時節能效果會更好。

　　綜上所述,直排式內循環雙層幕墻的設計只考慮了幕墻本身。交換式內循環雙層幕墻設計構思的突破之處在于除了考慮雙層幕墻系統本身的結構設計和材料選配外,還與建筑新風系統的設計融為一體,使幕墻在與建筑深度融合的過程中,不再只是簡單的外皮,大大提高了建筑幕墻的使用功能。建筑幕墻要在建筑節能方面發揮更大作用,幕墻設計就不能僅限于幕墻結構和材料本身,而要把建筑幕墻設計融人到建筑總體設計中,對建筑進行建筑節能綜合設計。
