重面鋼結構分為三部分:
1,中部圓形張弦結構
幅射形布置18榀張弦梁,上弦箱形笏0mm×10mm,支座處加厚至14mm。下弦D5× 109拉索。中央拉力環4根D5×91拉索。拉索強度1670MPa。
2.中部環形張弦結構
輻射形布置36榀張弦梁,上弦箱形繃0mm×12mm,支座初加厚至16mm。
下弦D5×127拉索。環索4根D5×187。拉索強度1670MPa。
3.外圍結構
9個獨立單元,鋼框架。上端鉸接于鋼筋混凝土圈梁上,下端支承在鋼筋混凝土平臺上。
鋼結構分析采用3D3S、STRAND7軟件。設計中考慮抗震7度設防,8度抗震措施。溫度變化考慮正負30度。
五、體育演藝中心

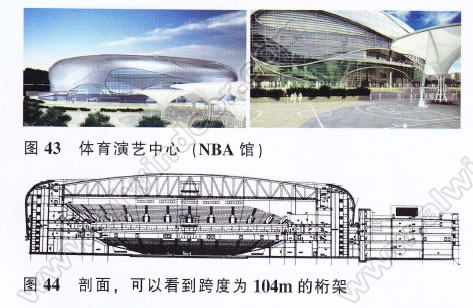

體育演藝中心集體育、演藝、文化娛樂為一體,是一個建筑面積達13.4萬m²的大型公共建筑(圖43)。地下一層,地上四層,高度34.5m。平面147m×124m,屋面主桁架跨度達104m(44)。
鋼結構采用TN-LB薄型防火涂料，耐火時間：柱3小時；梁和桁架2小時。
六、小結
這次廣州亞運會新建場館形式新穎,構思巧妙,在建筑藝術上是非常成功的；鋼結構采用許多新的結構體系,滿足了復雜建筑外形的要求，技術達到了一個新高度；金屬屋面和玻璃幕墻也采用了新材料、新工藝、新技術。這些工程的完工表明,我國大型公共建筑設計和施工水平叉一次得到提升。
尤其值得稱道的是,與北京奧運會工程相比，廣州亞運工程真正做到了又好又省錢,綜合館造價僅3.3億,自行車館為3.6億,而游泳館的造價只是水立方的1/5,為2.78億元。根據試比賽的結果,它們的使用質量都達到或超過了相應奧運場館的水平。
