（一）引言
2011年是非常重要的一年,隨著“十一五”計劃的圓滿完成,第十二期五年計劃也開始啟動了。在能源日漸匱乏,低碳環保社會發展問題越來越嚴苛的當今,國家針對建筑行業節能環保的政策逐漸明朗起來。在2010年
門窗幕墻高級論壇上,提出了中國門窗行業未來發展的三大重點,分為:提高門窗的品質、推進節能的發展以及門窗標準化。并強調了節能將繼續成為中國門窗發展的重要一環。這無疑是中國
門窗系統將向高
隔熱化高節能化發展的方向標。
（二）YKK AP遮陽技能鋁合金門窗的特點
2．1產品特點
針對高
保溫和高遮陽標準的規定,YKK AP開發了遮陽節能—體化的新系列產品,彌補并克服了市面上各種遮陽產品的缺陷。其最大的特點是遮陽百葉單獨和
斷橋鋁合金
型材框體構成一個單元。并可直接和現有的YKK APLD50
斷橋鋁合金門窗產品相結合。通過一體化的設計,使其在提升
遮陽性能的同時,也提高了門窗整體的保溫性能。且百葉可輕松的收納、展開、調節角度(圖1）
2.1.1結構特點
遮陽節能
鋁合金門窗由可拆卸遮陽百葉組件和斷橋鋁合金門窗組成。遮陽百葉組件由斷橋鋁合金框型材和
中空玻璃、百葉簾、單層玻璃組成。構成遮陽百葉組件的鋁合金框型材直接安裝在門窗的扇型材內,設計新穎,生產安裝便捷。
遮陽組件采用模塊化的設計方式,一體化后窗的厚度只有8Omm。通過不同的轉換料,遮陽組件可與不同開啟方式的門窗的窗扇型材進行連接,從而可實現固定、外平開、內平開、內平開下懸、上懸等多種開啟形式。
2.1.2節能特點
遮陽節能鋁合金門窗保溫性能優異。一體化的門窗和遮陽單元設計、帶來系統化的保溫結構,配合中空玻璃與單層玻璃構成的三層玻璃結構,保證了門窗的保溫性能。據權威檢測機構檢測,遮陽節能鋁合金門窗在使用普通中空玻璃的情況下,保溫系數達到了五等級,與一般普通中空
玻璃門窗相比,保溫性能優越。
遮陽節能鋁合金門窗遮陽性能高,構造中使用普通中空玻璃和普通單玻,百葉顏色為象牙白色。遮陽簾關閉、門窗關閉的情況下,
遮陽系數值可達到SC=0.24。能滿足江蘇省節能
設計標準中最為嚴格的SC=0.3的要求。
2.1.3操作特點
遮陽組件內百葉簾的收納和伸展操作由
滑輪組構成的提升動滑輪結構來完成。在操作時頂端固定,在構成組件的斷橋鋁合金外框內設置有動滑輪組,滑輪組可以上下運動,滑輪運動時帶動繩索結構,實現百葉簾的收納與展開。
遮陽節能鋁合金門窗的百葉簾角度是由轉向按鈕來操作,轉向按鈕與提升動滑輪按鈕分開設計,避免了使用時相互影響。葉片可在0-180度范圍內任意旋轉,滿足不同的遮陽和采光需求。
2.1.4人性化設計
遮陽組件內的百葉簾收納和伸展的操作配件的高度為人性化設計,無論何種窗型組合,都能使百葉收納和伸展操作的配件設置在常人能夠到的高度,方便操作。
遮陽節能鋁合金門窗的室內側單層玻璃單元可輕松拆卸,便于清洗和維修內部遮陽金屬百葉片。
遮陽節能鋁合金門窗可安裝全半開裝置,在半開狀態下通風的同時可以遮陽,還可以防止盜竊或小孩子爬窗墜樓等安全問題。
2.1.5性能特點
遮陽組件內設計排水路徑,設置在中空玻璃側的斷橋鋁合金型材下框型材處,可以有效的將產生在百葉單元內部的結露水直接排出到組件外,從而,結露水完全不會進入到室內側。排水閥設計在考慮結露水排出的同時,也考慮到高風壓時候的水密性,設計了獨特的排水閥構造,確保門窗的水密性。遮陽節能鋁合金門窗的基本性能都很出色,
氣密性和水密性達到了國家標準規定的最高等級,抗風壓性、隔聲性能、開閉
耐久性能都達到了較高等級。
2.1.6加工施工特點
由于遮陽節能鋁合金門窗的遮陽單元和窗扇合為一體,施工和普通門窗的施工方式相同。相對于
外遮陽的固定百葉和卷簾,可以節省施工的時間與成本,且無需對現有門窗的土建方式進行變更。
2.2其他特點
經江蘇省科技查新咨詢中心科技查新,結果顯示上述主要特點均在國內屬首創。而除了門窗本身的特點,遮陽節能鋁合金門窗的可為用戶帶來更多的好處。通過提高隔熱和保溫性能,來提高節能的效率;通過百葉來進行室內隱私的保護;通過葉片的調節來進行自由的采光與遮陽;同時還可提高整體的隔聲性,帶來室內安靜的環境等等。
（三）YKK AP遮陽節能鋁合金門窗的節能效果
3.1開發背景
夏季,通過門窗進入室內的太陽熱量占全體能量的三分之一,因此從門窗流入的
熱輻射對制冷能耗影響很大。為了提高門窗的節能效果,目前主要是對冬季保溫性能有比較嚴格的要求,從而降低冬季
采暖的能耗。隨著節能需求的擴大,節能的需求,已經不僅限于冬季的保溫,夏季的隔熱也逐漸成為節能的主要手段。因此,通過門窗開口部實現優良的隔熱性能正在成為門窗節能的重點。
3.2保溫與遮陽
保溫性能是指抑制陽光中紅外線所引發的輻射熱,以及室外熱空氣流入室內的熱傳遞的性能。另外夏季太陽光線中還包括強烈的紫外線,直射非常刺眼,而且會加速室內家具的老化,因?yàn)檫@對居住者的生活影響很大,所以門窗具備可以應對的遮陽與隔熱機能和性能就尤為重要。
窗的保溫性能由
傳熱系數(K值)表示,傳熱系數對建筑采暖能耗產生一定的影響。而對制冷影響很大的遮陽性能則由遮陽系數(SC)來表示。

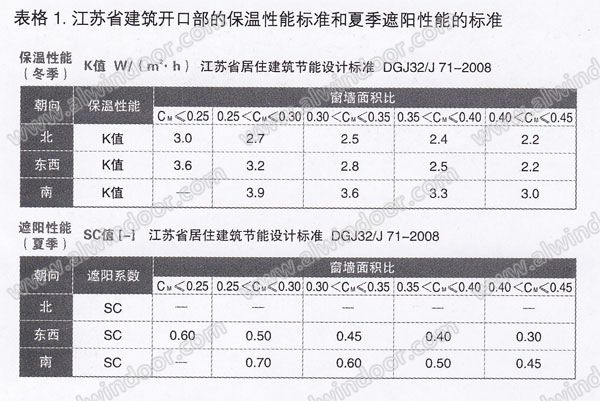

下面表格1是江蘇省現在執行的標準中,有關保溫性能和遮陽性能的規定。可以看出,
建筑節能正向夏季、冬季開口部設定高保溫及高遮陽標準的方向發展。
3.3遮陽節能鋁合金門窗
遮陽節能鋁合金門窗由外側5-A9-5的普通中空玻璃、內側3mm的單玻以及中間可收放百葉裝置構咸。打開調整百葉就可抵擋熱輻射,達到遮陽效果。百葉葉片、立面圖及整窗斷面圖如圖2所示。表格2表示百葉葉片表面的遮陽性。
