單元式幕墻構造解析

　　一． 前言
　　單元式幕墻是為解決建筑工人短缺、施工質量控制不易等因素因應而生之幕墻體系；充分體現了現代工業化的水平。

　　二． 單元幕墻之一般性結構特點
　　優點：

　　a. 安裝速度快，施工周期短，特別適用于現代化高層建筑；

　　b. 幕墻表面平整度高，裝飾效果好；

　　c. 采用膠條密封，幕墻表面污染小；

　　d. 單元構件是采用電腦控制加工中心在工廠內完成加工，加工質量好；

　　e. 三維調整范圍大。

　　缺點：

　　a. 無論是現場工地還是工廠需較大的占地空間，用于構件的擺放；

　　b. 運輸成本高，易破損；

　　c. 由于加工精度要求高，因而加工成本較高；

　　d. 施工組織較復雜；

　　e. 實現復雜造型的功能有一定局限；

　　f. 單元式幕墻與主體結構的連接和安裝在室內進行，對于剪力墻位置不適用。

　　三． 單元式幕墻結構類型圖解

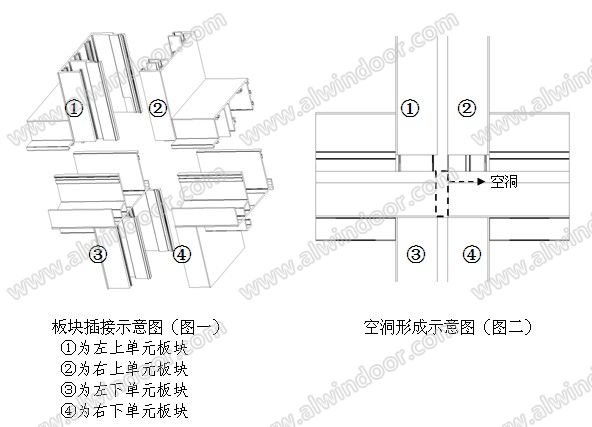

　　單元幕墻分類：單元幕墻作法有兩大類既插接方式（或稱楔合式）及對接方式（或稱獨立式）；比較通行的是插接方式，又細分為橫滑型和橫鎖型，通過桿件的對插完成接縫（圖一）對接方式是通過膠條的對接完成接縫。由于單元板塊安裝時在四個相鄰板塊間會形成一個內外慣穿的空洞（圖二），對這個空洞的不同處理方式決定了單元幕墻的類型，以下分述之。

　　三．1 插接方式之橫滑型：

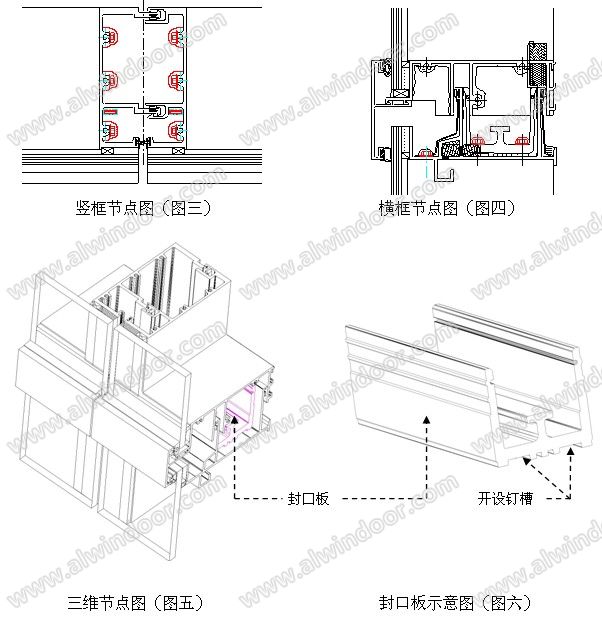

　　橫滑型封口板嵌在下單元上框母槽內，它比上單元下框公槽大，上單元下框可以在封口板槽內自由滑動（圖三、圖四、圖五）故稱橫滑型。
