隨著
幕墻技術的迅速發展，各種先進的幕墻設計理念和幕墻結構在各個工程上得到廣泛應用，本文介紹的是
隔熱半單元式
玻璃幕墻系統的設計方法，該套幕墻系統是引進
意大利ALUK幕墻產品，在硅谷亮城項目上得到了非常好應用。
隔熱半
單元式玻璃幕墻是介于框架式幕墻與
單元式幕墻之間的一種幕墻結構體系,該結構做法是指飾面面板和主龍骨構件分別在工廠內加工組裝完成，先將組裝好的井字框架運送施工現場，安裝到與主體結構連接好的鋼
連接件上，調整好標高和水平位置，然后把從工廠加工好的飾面面板安裝到井字框架上，從而完成幕墻的全部安裝。
半單元式幕墻框架安裝類似于框架幕墻，且井字框架兼有單元式幕墻的功能，在平面內變形性能與主體結構的層間變位幾乎相同，所以能很好的滿足抗震和層間變位的要求。
該套隔熱半單元式幕墻系統有以下本身的性能特點：1.板塊掛裝后不需調整，大部分組裝工作是在工廠車間內完成，所以相對于普通框架幕墻組裝精度更加高；2.安裝是從下往上安裝，且每一個井字框都是在工廠組裝好的，安裝速度特別快，所以施工周期較短； 3.板塊可以拆卸，便于更換
玻璃面板；4.開啟扇部位與固定扇部位的副框完全相同，使得外立面開啟與固定扇效果一致，室內效果也相當美觀；5.
型材、配件簡單品種少，便于管理應用；6.該套幕墻結構為開放式幕墻結構，嚴格將“
雨幕原理”用于設計，接觸雨水的地方靠風雨
膠條密封，內配有
密封膠條，橫豎龍骨組框時使用隼口膠，提高腔體的密封性，對角處采用專用膠粘接粘合，副框型材采用
隔熱型材。該套幕墻系統采取以上措施，有效的提高了幕墻的水密性能、
氣密性能和隔熱性能等。
下面通過硅谷亮城項目

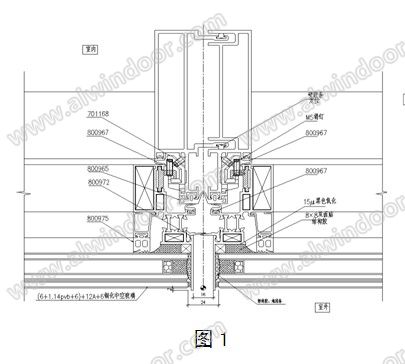

隔熱半單元式玻璃幕墻系統的設計實例進行分析。圖1幕墻的橫剖節點是由井字框架的左右兩邊框組成，兩豎龍骨型材采用閉合腔形式，有效的保證了型材的慣性矩不受損失；玻璃的邊框一周，有
鋁合金外框保護，不僅使幕墻對縫非常整齊，在底端也起到了玻璃托的作用，且在玻璃打
結構膠的時候，避免了玻璃碰撞破碎；副框采用隔熱型材，隔熱采用進口“泰諾風”等隔熱條，
PA66GF25材料，能滿足連接部位的抗剪
強度和使用年限；結構膠的粘接寬度，通過計算確定，與玻璃粘接的型材部位外表面采用氧化處理，封孔級別15μ，保證玻璃的粘接強度；該套幕墻系統使用膠條的部位非常之多，要保證幕墻的水密性能、氣密性能，就必須要選用優質的三元乙丙膠條，且在安裝膠條的時候，工人一定要非常細心和嚴格按照設計的要求進行安裝，保證膠條的通暢和延續性，在穿好膠條安裝后，將橫、豎框兩端膠條槽口用鉗子捏扁，以防膠條隨溫度收縮，膠條對角處切45度角打好膠，如副框上的膠條800972是幕墻塵密線，為阻擋灰塵設計的一道密封線，由相鄰兩面板副框上的膠條相互搭接實現，起到阻擋灰塵和披水的作用，在45度角，膠條對角處切45度角打好膠；在井字框上安裝好

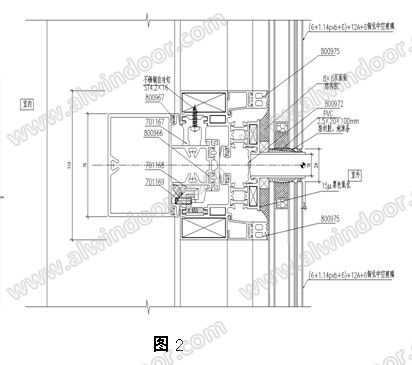

鎖扣，副框的邊槽里穿上劃條，劃條上開有槽口（槽口與井字框上的鎖扣一一對應），在面板的副框底邊上安裝上板快托，如圖2中的701167，在安裝面板的時候，先把玻璃面板用吸盤吸住，使板快托斜放進橫框的槽口，通過專用工具先把劃條的槽口對準鎖扣，然后慢慢豎直面板，到位后用專用工具撥動劃條，讓槽口與鎖口錯位，從而鎖死板塊，完成面板的安裝；
鋁型材副框隔熱型材組裝時，內外腔都用緊密的組角件進行連接，且內腔組角用
組角機對接好，外腔小，用
不銹鋼銷釘銷死，保證副框組角處的連接強度。
