4.2 副框中走線

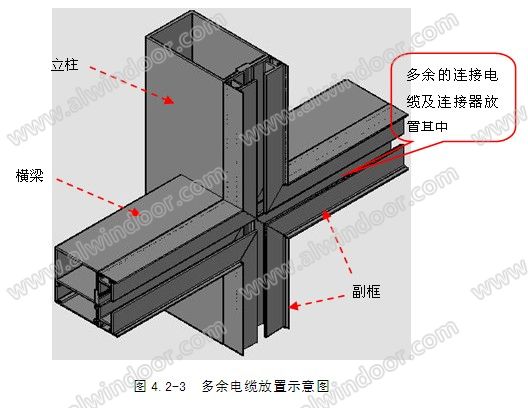

該副框要求結構簡單，走線方便，起到隱藏線纜的功能，副框中的孔徑根據連接電纜的外徑而定，走線方式如圖4.2-1所示，副框結構圖如圖4.2-2所示。在副框中走線后若有多余的電纜，則需將多余的電纜整理好后隱藏于副框結構中，如圖4.2-3所示。
4.3 混合走線
在沒有混凝土梁的位置先從布置走線槽的立柱中走線，遇到混凝土梁的位置將電纜從立柱中引出匯集后沿混凝土梁上走線，并在混凝土梁上附加

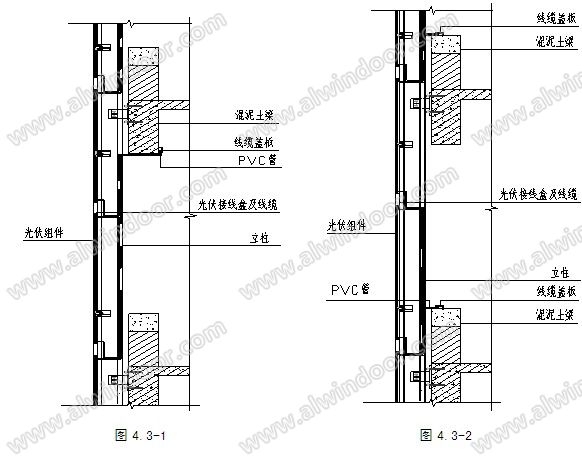

PVC管，將光伏電纜置于管內，如圖4.3-1和圖4.3-2所示。
綜合以上三種走線方式，在膠縫中走線，雖然走線簡單，但需要考慮到膠縫寬度與連接器外徑的匹配；檢修不方便；需要對連接電纜的長度進行精確計算，因而對線纜的設計要求相對較高；另外，它還對光伏組件的構造形式有所限制，只適用于中空夾膠光伏組件，不能用于雙玻夾膠光伏組件，應盡量避免這種走線方式。在副框中走線，雖然走線簡單，但給施工帶來較大難度。混合走線方式，走線簡單，線纜隱藏于
PVC管內，不影響室內美觀，而且檢修方便。因此，混合走線方式相較于在膠縫中走線和副框中走線要好。
5 光伏組件在該隱框建筑幕墻中的走線
5.1 走線槽布置
光伏組件在隱框建筑幕墻中走線時，要考慮
型材結構簡單，走線容易，隱藏效果好。因此，設計在立柱朝室內側的地方走線。考慮到建筑的安全、密封性能、便于維修的實際情況，為了不破壞建筑幕墻本身的支撐結構，采用在幕墻立柱背面外加
扣板的

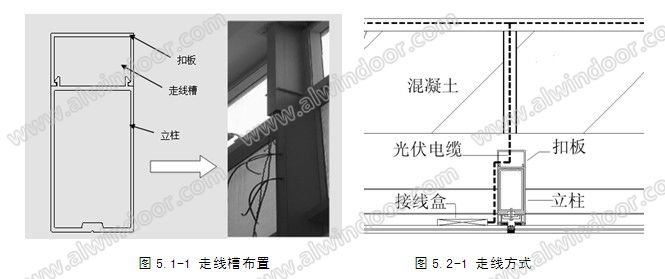

鋁合金走線槽，走線槽的布置如圖5.1-1所示。
5.2 光伏組件走線方式
為了滿足隱框建筑幕墻構造的需要，選擇背面接線盒布置式，其在該隱框幕墻中的走線方式如圖5.2-1所示。光伏組件的串、并聯電纜引出線從隱框幕墻的立柱中穿出，在走線槽中實現豎向串接，再將每條豎向組件串的引出線穿出，從混凝土梁上走線，最后匯集到直流配電柜完成直流電的輸入，即方式三中的走線方式。
連接完畢后，用扣板蓋住并在邊緣打
密封膠，所有電氣連線均隱藏在走線槽之中，達到隱藏安裝的目的。這樣既保證了組件連接的密封性能，又使接線隱藏不影響建筑幕墻的外觀，走線槽扣板可打開，方便對電氣線路進行檢修。
6 結束語
光伏組件在建筑幕墻中的走線方式是一個十分重要的問題，它關系到建筑物的外觀、發電、密封、安全以及檢修等問題。因此，需要采用合適的光伏組件結構和合理的走線方式，使
光伏發電系統很好地集成于建筑幕墻系統中，同時它也為今后光伏
幕墻技術應用工程提供了必要的技術基礎條件。
參考文獻
[1] 《玻璃幕墻工程技術規范》JGJ102-2003，中國建筑工業出版社，2004
[2] 鄭鴻生，肖堅偉，集觀光與光伏發電一體化的新型幕墻
[3] 趙西安，光伏結構系統的設計要點
