陶板幕墻的應用技術要點

　　6.6 非連續性橫梁（短懸臂）的強度計算。

　　非連續性橫梁的受力結構相當于需按調結構，故此建議對非連續性橫梁統稱為短懸臂掛接體系，計算時其強度需要參照懸挑臂結構計算。目前，短懸臂主要分為兩類，一類是L型安裝于立柱兩側的懸臂件，一類是H型直接固定于立柱外表面的懸臂件。

　　6.6.1 荷載計算

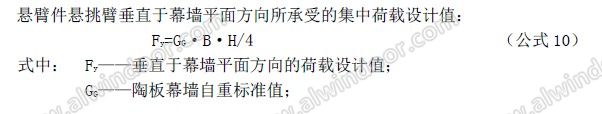

　　6.6.1.1 垂直于幕墻平面方向荷載計算

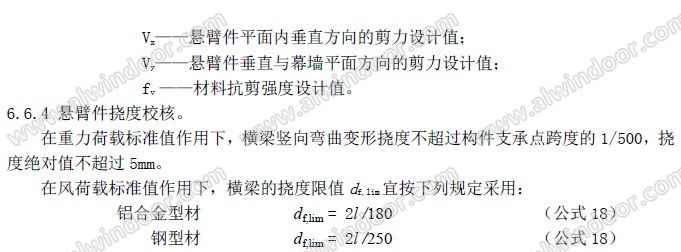

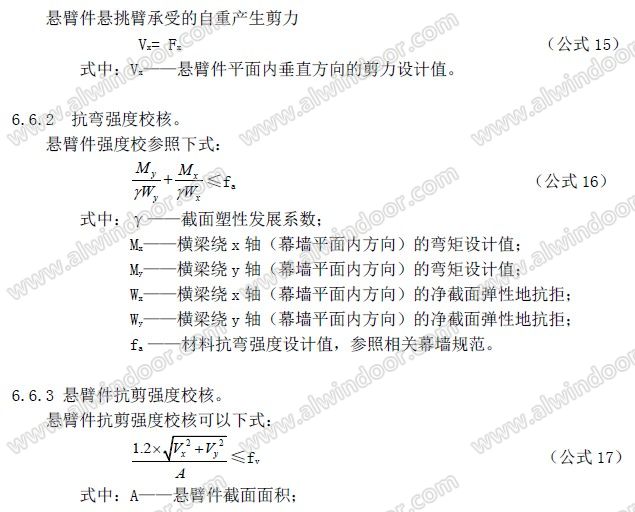

　　在采用懸臂構件時，還應針對安裝懸臂件的螺栓進行驗算，對其所受拉力、剪力、強度等進行校核，以保證幕墻掛裝體系的安全。

　　以上內容依據已頒布的各類幕墻規范和技術規程，參照近幾年陶板幕墻的設計施工經驗編寫；供幕墻設計師及建筑設計師予以參考。陶板幕墻的其他構件的結構計算及設計，在新的關于陶板幕墻技術規范沒有出來之前，可以依據《建筑幕墻》（GB/T21086-2007）參照《金屬與石材幕墻工程技術規范》（JGJ133-2001）、《玻璃幕墻工程技術規范》（JGJ102-2003）進行設計和計算。

　　注：本文作者系中國建筑裝飾協會高級幕墻設計師、建筑工程高級工程師、TOB陶板技術中心技術總監。
