（2）
密封特點

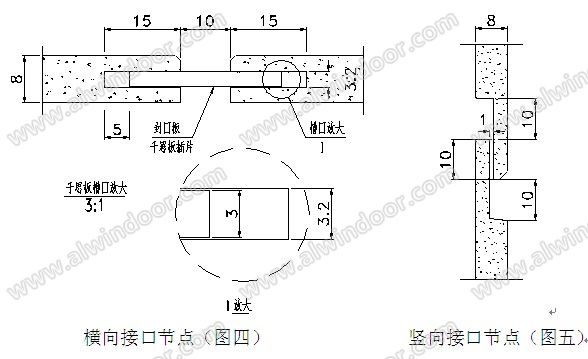

橫向插片式插接（見圖四）和豎向企口式搭接（見圖五）
當板的厚度不小于8mm時，可以在板的垂直邊采用插片式連接，水平節點可采用企口式搭接，這樣就構成了一個密封的節點系統。最小節點尺寸如下 。
槽：采用鋁插片不小于2.2×15mm，采用千思板插片不小于3.2×15mm
插片：鋁插片2×30mm，千思板插片3×30mm
企口節點尺寸：20mm
�。�3）背部加強肋設計
千思板的固定分可見式固定與不可見式固定兩種方式，本文設計僅針對不可見式固定，板厚為8mm以上的板材可以用
錨栓或其它

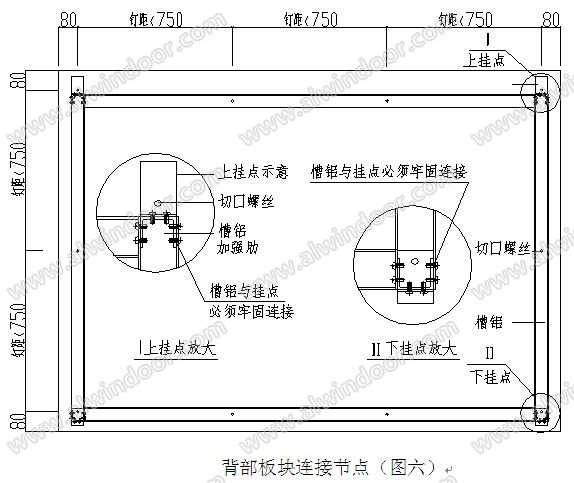

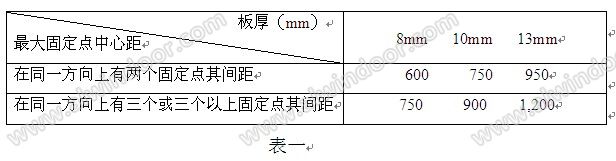

五金件在板的背面將金屬掛件作不可見的固定，板材被固定在龍骨系統上。千思板的分格一般較大，僅靠四個掛點的切口螺釘受力是不安全的，因此板背面必須有加強肋，（見圖六）隔一定間距布后置切口螺釘，詳見表一。
這部分設計主要包含三個方面的內容：
1．主掛點與加強肋必須牢固連接。其主要作用是將面荷載傳給主掛點，再傳給橫豎龍骨，將四點支承板轉化成四邊支承板，防止板翹曲。
2．釘距必須符合表一的基本要求，為安全需要。
3．主掛點、加強肋、橫龍骨不得相互干涉，為安裝需要。
(4)豎龍骨間斷式布置設計：

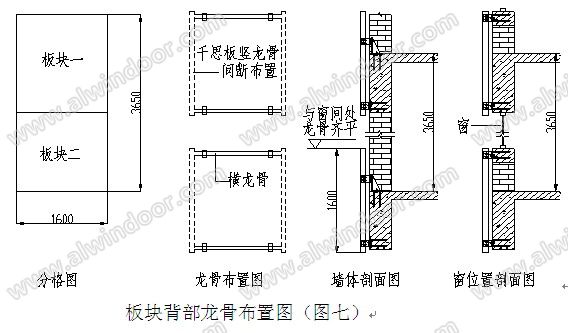

圖七以中國人民大學科教中心項目為例，講述豎龍骨間斷式布置設計.
該樓層間高為3.65m , 豎龍骨布置在梁位置，高度為1.6m，龍骨上端與同一標高窗間龍骨齊平，保證整體效果統一，通過這種方式設計，豎龍骨用量大幅下降。
四．成本分析

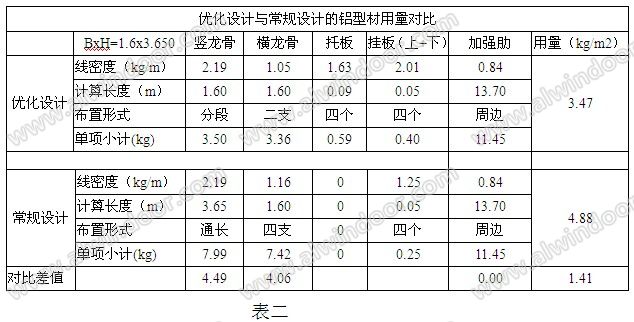

影響幕墻成本的因素很多，諸如結構形式，材料選擇，費率等。在面材及費率已定情況下，結構形式便成為影響造價的主要因素。表二為優化設計與常規設計的型材用量對比。以人大科教中心工程為例，計算單元取一個層間(參考圖七-分格圖)，對二者進行對比分析。其中豎龍骨采用80x60xδ3 （也可用T型龍骨）背部加強肋均選用δ3槽鋁(見圖六)，常規節點設計未表示背部加強肋（見圖二）板容易翹曲，因此成本計算時按有加強肋考慮。（見表二）
從上表可以看出優化設計與常規設計的型材用量相差1.41kg/平方米, 優化設計后的型材用量為常規設計的71%,目前型材單價為21.5元/kg ,則成本相差21.5x1.41=30.31元/ 平方米 . 以人大科教中心工程為例，千思板的用量約為11，000 平方米則成本節約33.34萬元。
五．結束語
從以上對比分析可以看出，結構型式的選取及優化設計是成本節約的關鍵。隨著市場競爭的加劇，優質低價的產品才更能適應這一市場需求。優質不等于高價，低價不等于低質，因此廣大幕墻從業人員只要能夠開動腦筋，集思廣益，就一定能開發出優秀的產品�！就辍�
