近年來，低碳環(huán)保、綠色經(jīng)濟(jì)等概念的提出以及國家
建筑節(jié)能法規(guī)相繼出臺推動了
隔熱鋁門窗幕墻行業(yè)的發(fā)展。作為隔熱鋁
門窗幕墻的配件—
尼龍66隔熱條也得到了迅速發(fā)展。近幾年來，國內(nèi)
尼龍66增強(qiáng)
復(fù)合材料擠壓技術(shù)不斷成熟使得國內(nèi)隔熱條產(chǎn)品質(zhì)量有了較大的提升。但是，國內(nèi)絕大部分廠家為了降低成本，仍然采用廢舊尼龍66來生產(chǎn)隔熱條。眾所周知，
熱塑性塑料每經(jīng)過一次回爐其物理
力學(xué)性能及
耐老化性能都大大降低。廢舊尼龍66原料成本低，加工溫度范圍大，高分子鏈
斷裂使得分子量分布范圍寬，最終導(dǎo)致其物理力學(xué)性能（如：
抗拉強(qiáng)度、
抗沖擊強(qiáng)度、耐高低溫性能、耐
老化性能等）不穩(wěn)定。隔熱條作為隔熱
鋁型材的
結(jié)構(gòu)件和
連接件，其質(zhì)量決定隔熱鋁門窗幕墻的安全性。本文對劣質(zhì)隔熱條與優(yōu)質(zhì)隔熱條的力學(xué)性能進(jìn)行了研究，分析了二者之間的差異。
1 試驗部分
1.1 測試性能用樣品的準(zhǔn)備
優(yōu)質(zhì)隔熱條自制，型號I-14.8，編號為a，使用杜邦尼龍101L及巨石988A
玻璃纖維，同時添加
抗氧劑、
耐水解
改性劑MPP、
偶聯(lián)劑、抗老化劑、
增韌劑、
擴(kuò)鏈劑、
成核劑及
色母等
助劑。
劣質(zhì)隔熱條是收集到的市面上售價約1.00元/米，I-14.8隔熱條，編號為b。由尼龍66原料的成本計算，此類隔熱條是采用廢舊尼龍66生產(chǎn)的。
1.2 測試設(shè)備與儀器
電子萬能拉力機(jī)，CMT4104型，美國MTS工業(yè)系統(tǒng)有限公司（原深圳新三思）
SEM掃描電鏡，JSM6510型，深圳瑞盛科技有限公司
體式顯微鏡，SMZ-T2型，重慶奧特光學(xué)儀器有限公司
1.3 性能測試及對樣品觀察與分析
性能按GB/T23615.1-2009測試，對樣品的
拉伸斷面及灰分進(jìn)行SEM掃描分析及體式顯微鏡照相分析。
2 結(jié)果討論
2.1 室外放置時間對隔熱條尺寸的影響

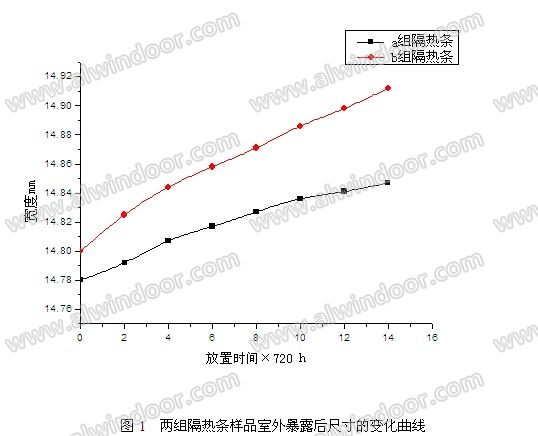

圖1顯示了兩組隔熱條樣品在室外暴露14個月后尺寸變化的區(qū)別，杜邦101L尼龍66生產(chǎn)的a組隔熱條尺寸膨脹了0.453%，廢舊尼龍66生產(chǎn)的b組隔熱條尺寸膨脹了0.757%。配方所添加的耐
水解改性劑在一定程度上降低了
PA66與玻纖之間的界面
張力，增強(qiáng)了
PA66與玻纖之間的
結(jié)合力，使得空氣中的水分子難以進(jìn)入PA66與玻纖的縫隙中，提高了隔熱條的抗吸水能力［1］。
2.2 室外放置時間對隔熱條橫向抗拉強(qiáng)度的影響
圖1顯示了兩組隔熱條樣品在室外暴露14個月后尺寸變化的區(qū)別，杜邦101L尼龍66生產(chǎn)的a組隔熱條尺寸膨脹了0.453%，廢舊尼龍66生產(chǎn)的b組隔熱條尺寸膨脹了0.757%。配方所添加的耐水解改性劑在一定程度上降低了PA66與玻纖之間的界面張力，增強(qiáng)了PA66與玻纖之間的結(jié)合力，使得空氣中的水分子難以進(jìn)入PA66與玻纖的縫隙中，提高了隔熱條的抗吸水能力［1］。
2.2 室外放置時間對隔熱條橫向抗拉強(qiáng)度的影響
圖2表明在室外暴露36個月經(jīng)受老化、濕熱等條件后橫向抗拉強(qiáng)度性能的變化曲線，a組隔熱條橫向抗拉強(qiáng)度的保持率為63.72%，b組隔熱條橫向抗拉強(qiáng)度的保持率為48.79%，隨著暴露時間的延長，樣品a的力學(xué)性能保持率高于樣品b，保持率越高，其產(chǎn)品的力學(xué)性能隨著時間的降低就越小。原因在于尼龍66即使在沒有氧氣存在的情況下，也會發(fā)生因
聚酰胺化學(xué)結(jié)構(gòu)變化引起的各種老化，隔熱條在加工過程或者在室外暴露過程中由尼龍分子鏈的末端氨基相互作用產(chǎn)生仲氨基和叔氨基或由于氨解、
酸解和水解而引起
降解。廢舊塑料經(jīng)過多次加工，同時耐水侵蝕能力弱，導(dǎo)致耐其老化性能大大降低。
2.3 隔熱條斷口形貌SEM觀察
從圖3中可以看出a組樣品在拉斷時玻纖拔出較少，說明尼龍
樹脂與玻纖界面結(jié)合良好，
玻纖增強(qiáng)的效果較好，同時玻纖在尼龍
基體中的分散較均勻，PA66基體密實，基本無空洞，隔熱條力學(xué)性能較好。b組樣品玻纖拔出較多，玻纖分散不均，尼龍基體有空洞，斷裂層明顯［2］，導(dǎo)致隔熱條
脆性大，力學(xué)性能波動大，特征值低。
2.4 斷面及灰分照片觀察

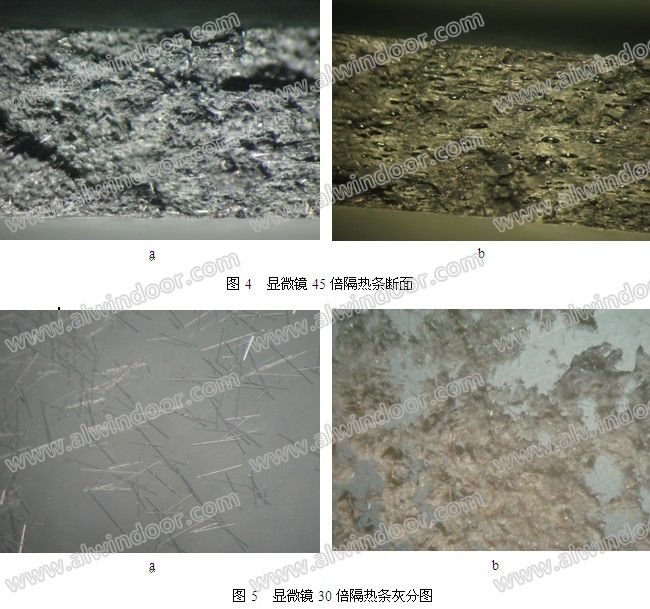

圖4顯示了a、b兩組隔熱條斷面結(jié)構(gòu)有較大的差異，a組內(nèi)部結(jié)構(gòu)致密，玻纖橫向和縱向排布均勻。b組斷面結(jié)構(gòu)有較多的
氣泡，氣泡表面光滑說明隔熱條的原料雜質(zhì)或低分子揮發(fā)物產(chǎn)生的氣泡屬于熔體
破裂現(xiàn)象。
從圖5中可看出a組玻纖灰分長度分布均勻，玻纖細(xì)長透明，無其他雜質(zhì)。b組玻纖灰分有明顯的無機(jī)
填料。
3 結(jié)論
（1）隔熱條尺寸隨著室外放置時間的延長導(dǎo)致吸水增加，尺寸增大，質(zhì)量越優(yōu)的原料抗吸水能力越強(qiáng)其尺寸膨脹也越小。
（2）隔熱條的
拉伸強(qiáng)度隨著室外放置時間的延長而降低，質(zhì)量越優(yōu)的原料其抗老化及抗?jié)駸崮芰υ胶茫瑥?qiáng)度的降低量也越小。
（3）隔熱條在加工過程中尼龍66原料的質(zhì)量對產(chǎn)品的內(nèi)部結(jié)構(gòu)起著關(guān)鍵性作用，含有雜質(zhì)的原料在加工過程中熔體容易破裂，制得的產(chǎn)品內(nèi)部缺陷大。
參考文獻(xiàn)：
[1] 張偉，別群梅等.耐水解（
醇解）
玻璃纖維增強(qiáng)尼龍66的研究.
工程塑料應(yīng)用,2006,34(9):13.
[2] 譚亮紅，歐陽振中等.玻纖增強(qiáng)尼龍66產(chǎn)品性能差異原因分析.現(xiàn)代塑料加工應(yīng)用,2004,16(2):33～34.
