建筑幕墻中常見玻璃百葉計算簡析

　　荷載組合依據國家規范GB5009—2O01。

　　設計值(標準值),第一可變荷載設計值(標準值)J第二可變荷載設計值(標準值)。

　　無永久荷載為自重荷載,第一可變荷載為風荷載,第二可變荷載為地震荷載。 　　載組合值。永久荷載組合系數為1.0,第一可變荷載組合值為1.0,第二可變荷載組。玻璃面板在沿面板方向剛度大,荷載小,故只需驗算玻璃面板在法向荷載作用下的內力和撓度。荷載在垂直玻璃面板方向的分量荷載標準值組合為:

　　S=1.0× 自重荷載標準值+1.0× 風荷載標準值=0.443+1.14=1 583KN/m2

　　荷載在垂直玻璃面板方向的分量荷載設計值組合為:

　　s=1.0×12×自重荷載標準值+1.O×14×風荷載標準值+O.5×1.3×地震荷載標準值=1.2×O.443+1.4×1.14+O,65×0.102=2.194KN/m2

　　⒈3強度計算

　　玻王離百口十長21OOmm, 寬700mm, 玻璃面與水平面夾角3O。,玻璃采用10+1.52+10夾膠鋼化玻璃,短邊簡支。10mm玻璃驗算10mm玻璃分配荷載為：

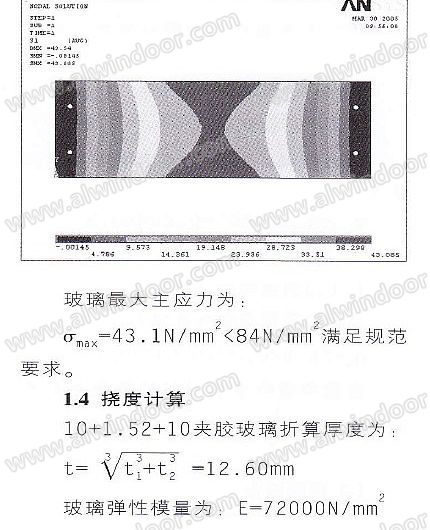

　　采用Ansys對此玻璃進行強度計算,最大主應力云圖為：

　　采用有限元軟件Ansys計算，撓度云圖為：

　　2.索桁架玻璃百葉計算

　　索桁架長約8400mm,高500mm,玻璃分格及百葉位置見下圖:

　　2.1荷載計算

　　玻璃百葉與玻璃桁架連接處當作集中荷載作用點。

　　2.1.1風載計算

　　一片玻璃百葉在風荷載下在此連接處產生的集中荷載標準值為:

　　0.987×2.1×0.8=1658N

　　考慮到前面玻璃百葉對后面玻璃百葉有擋風作用,在玻璃桁架的計算中,每片百

　　傳給玻璃桁架的風荷載標準值取為:598N

　　2.1.2溫度荷載

　　綜合考慮溫度荷載的組合系數j溫度差考慮為25° 。

　　2.1.3重荷載(恒載)計算

　　玻I離百葉重量標準值：25.6×20×2.1×0.8=860N

　　玻璃桁架在連接處集中荷載標準值為:25.6×18×0.5×105=242N

　　拉索及駁接爪、夾具等的荷載標準值取為:100kN

　　l亙載標準值為: 860+242+100=1202N

　　2.2荷載組合

　　荷載標準值組合:

　　恒載它為1202N, 風載為598N, 則荷載標準值為: P=1202+598=1800N

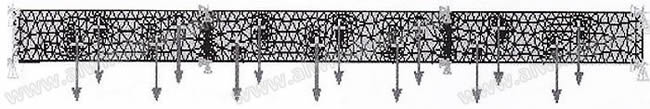

　　集中荷載P分布圖如下：

　　另外在不銹鋼拉索上施加-25°的溫度荷載。

　　2.3 采用有限元軟件Asys8.0進行計算

　　2,3.1有限元模型如下：

　　拉索采用Link10單元,截面積為117mm²,彈性模量125000N/mm²,初拉力為21938N, 線膨脹系數為1.2×10ˉ²。

　　玻璃采用Shel163單元, 單元厚度16mm, 彈性模量72000N/mm²。

　　2.3.2荷載及約束

　　每個玻璃面板的孔承受的集中荷載標準值為:1800/2=900N,拉索兩端UX,Uy,Uz約束,兩端玻璃剪力方向約束。

　　2.3.2.1位移計算結果：

　　最大位移為1.841mm, 1.841/84O0< 1/200, 滿足規范要求。
