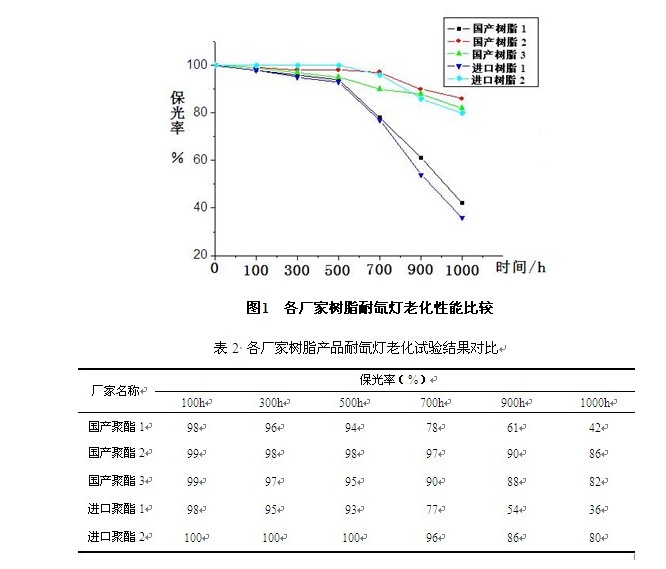

圖1 各廠家樹(shù)脂耐氙燈老化性能比較
從圖1可知，國(guó)產(chǎn)樹(shù)脂2、國(guó)產(chǎn)樹(shù)脂3、進(jìn)口樹(shù)脂2制備的涂層耐老化性能較好，其次是國(guó)產(chǎn)樹(shù)脂1、進(jìn)口樹(shù)脂1。從鋁型材用粉末涂料對(duì)耐候性能要求高的特點(diǎn)出發(fā)，我們選用國(guó)產(chǎn)樹(shù)脂2的產(chǎn)品作為涂料的樹(shù)脂成分。
試驗(yàn)選取國(guó)產(chǎn)樹(shù)脂2廠不同酸值類(lèi)型(30～35、20～26、40～50，mgKOH/Kg)的聚酯樹(shù)脂，以寧波南海T105固化劑，選用通用型流平劑、脫氣劑、安息香及鈦白粉、硫酸鋇等，按照鋁型材用粉末涂料進(jìn)行配方設(shè)計(jì)，結(jié)果如表3所示。
表3 不同酸值類(lèi)型的粉末涂料性能對(duì)比
一般說(shuō)來(lái)，聚酯樹(shù)脂的酸值增加，完全固化時(shí)涂膜的交聯(lián)密度增加，致密性增大，表現(xiàn)為反應(yīng)活性提高、物理機(jī)械性能增強(qiáng)、耐化學(xué)品性能增加。然而，過(guò)高的酸值對(duì)體系存在諸多不利影響，主要表現(xiàn)在：
(1)酸值越高，為保證樹(shù)脂充分交聯(lián)固化所需要的固化劑—β-羥烷基酰胺(T105)的用量也越多，導(dǎo)致配方中的原材料成本增加;
上一頁(yè)12345下一頁(yè)
鋼結(jié)構(gòu)廠房、鋼箱梁橋、電視鐵塔、大樓天線、送變電站、鋼制燈桿等戶(hù)外鋼結(jié)構(gòu)，這些鋼構(gòu)件因長(zhǎng)期暴露在大氣中，受到氣候變化和日曬雨淋，表面迅速氧化，生成一層三氧化二鐵，嚴(yán)重影響鋼結(jié)構(gòu)的強(qiáng)度及使用壽命。
鋁型材的表面處理方式大體有陽(yáng)極氧化、電泳涂裝及粉末噴涂三種處理方式，每一種方式都各有優(yōu)勢(shì)，占有相當(dāng)?shù)氖袌?chǎng)份額。
氟碳漆是由聚偏二氟乙烯樹(shù)脂、顏料、改性劑等組成，在實(shí)際生產(chǎn)過(guò)程中，涂層會(huì)產(chǎn)生類(lèi)似干枯河床的線狀或格狀裂紋，這種現(xiàn)象稱(chēng)為“大龜裂”。“大龜裂”通常是由于噴涂后的漆膜在烘烤過(guò)程中溶融時(shí)，溶劑不足而造成的。以下幾種情況將加重此現(xiàn)象：
