4.4、尺寸復測：
根據土建標高基準線測預埋件標高中心線，檢查預埋件標高偏差;找出幕墻立柱與建筑軸線的關系，根據土建軸線測量立柱軸線，檢查預埋件左右偏差。整理以上測量結果，確定幕墻立柱分隔的調整處理方案。根據設計圖紙和土建結構誤差確定幕墻立柱外平面軸線距建筑物外平面軸線的距離，在墻面頂部合適位置用鋼琴線定出幕墻立柱外平面軸線。用鋼琴線定出每條立柱的左右位置。每一定位軸線間的誤差在本定位軸線間消化，誤差在每個分格間分攤小于2mm。確定立柱頂標高與樓層標高的關系，沿樓板（詞條“樓板”由行業大百科提供）外沿彈出墨線定出立柱頂標高線。對于預埋板兩個方向偏差很大時，補后置鋼板;預埋板凹入或傾斜過大時，需補加墊板。
4.5、骨架安裝：
①立柱安裝：先在立柱的對應位置鉆孔，再把連接旁板通過不銹鋼（詞條“不銹鋼”由行業大百科提供）螺絲與立柱連接。立柱安裝順序由下至上。使立柱上巳有的中心線和測量時所定的立柱站線(鋼琴線)重合，立柱頂和測量時所定的標高控制線水平，另一焊工把連接旁板臨時點焊在預埋鋼板上，然后調整立柱位置。第一條立柱準確無誤后，把上一層立柱套入下一層立柱芯套，就位準確后點焊。如此循環，完成一組立柱安裝。一面幕墻立柱安裝完畢，經檢查位置準確、安裝牢固后，再按焊縫要求加焊。立柱安裝標高偏差不應大于3mm，軸線前后偏差不應大于2mm，左右偏差不應大于3mm;相鄰兩根立柱安裝標高偏差不應大于3mm，立柱的最大標高偏差不應大于5mm;相鄰兩根立柱的距離偏差不應大于2mm。
②橫梁制作安裝：用水準儀把樓層標高線引到立柱上。以樓層標高線為基準，在立柱側面標出橫梁位置。將橫梁兩端的連接件(鐵角碼)點焊在立柱的預定位置，要求安裝牢固、接縫嚴密。橫梁的安裝應由下向上進行，當安裝完成時，應進行檢查、調整、校正、固定，使其符合質量要求后加焊。相鄰兩根橫梁的水平標高偏差不應大于1mm。標高偏差：當一幅寬度小于或等于35m時，不應大于5mm;當一幅寬度大于35m時，不應大于7mm。
4.6、陶瓷板組件制作：
該幕墻的注膠的要求與隱框玻璃幕墻相同，但需注意如下幾點：
①板塊的幾何尺寸及平整度應符合現行國家標準《陶瓷板》GB/T23266的規定;
②在注膠前應對板塊注膠面進行清潔，防止因灰塵等原因導致黏結不牢;
③加勁肋與鋁合金副框須連接牢固，不能出現松動現象;
④需待結構膠達到強度后方可進行背網的粘貼施工，背網采用樹脂膠粘貼，涂膠時需注意涂抹均勻并使背網與加勁肋充分黏結，確保背網與陶瓷板形成整體。具體工藝如下：
ⅰ將成品陶瓷板背面向上，鋪開在有軟繩或木條等軟質材料的硬質地面上，避免陶瓷板污染與劃傷
ⅱ確保陶瓷板成品板干燥，無明顯水漬、油漬，用軟毛刷或吹風機將背面塵土清理干凈
ⅲ使用專用陶瓷板保護蠟，在瓷板四個厚度邊上涂抹均勻，保護至四個厚度面不受污染 用壓力噴壺將配制好的界面處理劑均勻的噴涂在陶瓷板背面，涼置兩個小時
ⅳ將玻璃纖維（詞條“玻璃纖維”由行業大百科提供）布平鋪在陶瓷板上，且將其全部遮蓋
ⅴ將調兌好的樹脂粘接劑（詞條“粘接劑”由行業大百科提供）用稱量工具測量出單位面積數量，用抹子將其均勻涂抹在玻璃纖維（詞條“纖維”由行業大百科提供）之上
ⅵ30分鐘以內，用壁紙刀順陶瓷板四周面將多余玻璃纖維布切掉，使固化的加固層邊部與瓷板四周邊齊平
ⅶ用鏟刀將瓷板四個厚度邊上的已固化的多余滴狀膠粘固化物鏟掉完畢。
4.7、陶瓷板面板安裝：
本工程由于采用的是5.5mm陶瓷薄板，在進行安裝時控制好板塊的平整度等觀感問題是個重點，因此在安裝過程中應注意如下幾點：
首先，由于板體較薄且屬于易碎品，因此搬運過程中應注意對板塊的保護，板塊養護完成后，應統一分批包裝好送至現場指定堆放處，安裝搬運時可采用柔性材料(如泡沫板，海綿等)包裹的方式對陶瓷板塊四邊及角部進行保護，防止暴邊及缺角現象。其次，應在骨架整體平整度驗收通過的前提下進行安裝，安裝前應先確定待安裝的陶瓷板塊在立面上的水平、垂直位置，并在龍骨上劃好定位線并安裝好橫向托條，防止板塊因自重造成下沉現象，托條與型材間應安裝柔性墊片，避免直接接。第三，對板面進行調整時，可通過在鋼龍骨與鋁合金副框間增設柔性墊片來調整板面的平整度。
4.8、耐候硅酮密封膠嵌縫（詞條“嵌縫”由行業大百科提供）：充分清潔粘結面，加以干燥，不應有水、油漬、涂料、鐵銹、水泥砂漿、灰塵等。為調整縫的深度，避免三邊粘膠（詞條“粘膠”由行業大百科提供），縫內填泡沫塑料（詞條“塑料”由行業大百科提供）棒。在縫兩側貼保護膠紙保護玻璃不被污染。注膠后將膠縫表面抹平，去掉多余的膠。注膠完畢，將保護紙撕掉，必要時用溶劑（詞條“溶劑”由行業大百科提供）擦拭玻璃。、膠在未完全硬化前，不要沾染灰塵和劃傷。
4.9 、保護和清洗
4.10、驗收
5、歸納以上施工過程中的要點如下：
5.1、陶瓷板的外型尺寸偏差應符合《陶瓷板》GB/T23266的規定，防止出現因尺寸的偏差導致的質量缺陷。
5.2、在注膠前應對板塊注膠面進行清潔，防止因灰塵等原因導致黏結不牢
5.3、整體框架安裝精度必須符合設計及規范要求，避免出現幕墻表面起伏不平、水平線及垂直縫扭曲不直的現象。
5.4、陶瓷板厚僅5.5mm強度高而且易碎，稍不注意就會造成暴邊或缺角現象，在安裝時要注意產品的保護。
5.5、板材之間的縫隙要按設計的寬度嚴格控制，用硅膠封沒之前，要清除板端的灰塵，嵌入的泡沫桿直徑應大于縫隙1毫米以上，以保證嵌緊。硅膠的厚度要保證6毫米以上，并要求連結均勻，平面凹進約2毫米，并要防止膠水對板面的污染，影響裝飾效果。
5.6、保護好成品：在拆除外腳手之前，還要再次清洗，拆除時，要小心謹慎，防止破壞板材，確有不慎破壞，要及時更換。
四、 陶瓷薄板工程案例探討
1、項目名稱：杭州生物科技大廈
設計單位：瑞士工程科學院院士、瑞士聯邦理工大學教授Bruno Keller先生與北京凱樂建
筑技術有限公司田原博士主導設計。
認證獎項：國家級綠色建筑三星級獲獎時間：2013年

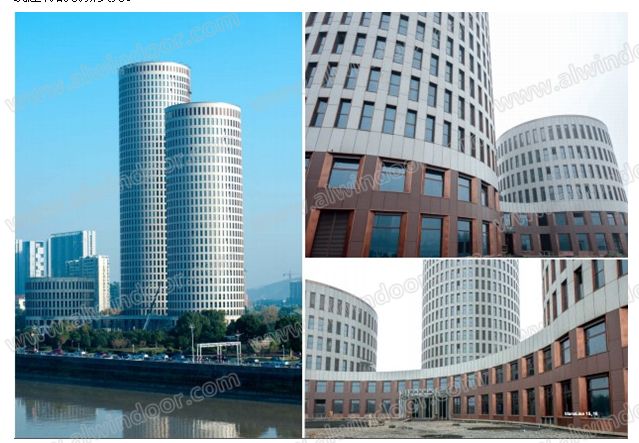

杭州生物科技大廈是中國第一幢采用大規格陶瓷薄板單元式幕墻(框架式)建筑。幕墻使用的陶瓷薄板，它具備彩釉玻璃(非透明)的光亮明快，金屬板材的輕質多彩，更具備天然石材的紋理。杭州生物科技大樓矗立于錢塘江邊，外觀呈圓柱型的三座超高層建筑，外墻為金屬質感的灰色陶瓷面板，窗框為紫銅，紫銅的金色光澤漫反射于陶瓷面板，隨著光線變化，從不同角度、不同距離，建筑立面呈現不同的色彩變化，讓人敬服建筑大師對材質、色彩、角度、距離的思考設計，讓世界驚嘆中國建筑建材的創新實力。
2、項目名稱：重慶地鐵綜合基地
設計單位：中鐵第一勘察設計院集團有限公司
認證獎項：重慶首個鉑金級標識
美國LEED-NC注冊預認證
重慶建委推薦申報國家級三星級綠色建筑設計標（詞條“設計標”由行業大百科提供）識
