本篇文章內(nèi)容由[中國幕墻網(wǎng)]編輯部整理發(fā)布：
概述
建筑用硅酮結(jié)構(gòu)密封膠主要應(yīng)用于建筑隱框玻璃幕墻的安裝。無論是全隱或半隱框玻璃幕墻，其安裝時均是將玻璃用結(jié)構(gòu)膠粘在經(jīng)過特殊處理的鋁框上組成幕墻板塊，因此對硅酮結(jié)構(gòu)密封膠粘結(jié)性能和耐久性能的要求特別嚴(yán)格，它不僅要求具有優(yōu)異的大氣、濕熱環(huán)境下的長期穩(wěn)定性（詞條“穩(wěn)定性”由行業(yè)大百科提供），而且還必須有很高的粘結(jié)強度和位移能力。目前我國幕墻建筑被越來越多地設(shè)計和使用，尤其是在一些大中城市，從而帶動了國內(nèi)此類產(chǎn)品生產(chǎn)與應(yīng)用的迅速發(fā)展。然而一直以來人們都有一個錯誤認(rèn)識，認(rèn)為硅酮結(jié)構(gòu)密封膠硬度越高、拉伸粘結(jié)強度越大，膠的質(zhì)量就越好，使用壽命就越長。事實并非如此。本文結(jié)合GB16776-1997《建筑用硅酮結(jié)構(gòu)密封膠》國家標(biāo)準(zhǔn)修訂過程中所做的驗證試驗，測試拉伸粘結(jié)性及與之相關(guān)的幾個技術(shù)指標(biāo)，討論熱、水、光(熱(水、位移能力等因素對拉伸粘結(jié)性能和耐久性能的影響。
1.試驗
分別測試不同廠家生產(chǎn)的7個市售建筑用硅酮結(jié)構(gòu)密封膠樣品的拉伸粘結(jié)性、硬度、加熱質(zhì)量損失和冷拉(熱壓后的粘結(jié)性。7個樣品中，1-6為單組分，7為雙組分。所用粘結(jié)基材一面為透明浮法玻璃，另一面為陽極化的鋁合金，均無底涂。各測試項目試件尺寸、形狀、制備與試驗方法均按現(xiàn)行國家標(biāo)準(zhǔn)執(zhí)行。
2.試驗結(jié)果與討論
2.1 拉伸粘結(jié)性
按GB/T13477.8-2002《建筑密封材料試驗方法》(第1部分：拉伸粘結(jié)性的測定)制備3組試件，在23℃下分別養(yǎng)護28 d(單組分)或14 d(雙組分)，其中1組在23℃進行拉J巾試驗;第2組浸入標(biāo)準(zhǔn)條件下的水中7d后立即進行拉仲試驗;第3組放入水一紫外線輻照試驗箱中浸水光照300 h(溫度40℃)后進行拉仲試驗。拉仲試驗時分別測定拉仲至仲長率為60%時的拉仲模量、竣大應(yīng)力時仲長率、拉仲粘結(jié)強度和斷裂（詞條“斷裂”由行業(yè)大百科提供）仲長率，同時記錄拉仲應(yīng)力一應(yīng)變曲線（詞條“應(yīng)變曲線”由行業(yè)大百科提供）(見圖1.圖2)。
從拉仲應(yīng)力一應(yīng)變曲線中可以看出，其曲線前段，即在竣大強度時仲長率之前，呈現(xiàn)出符合二次多項式函數(shù)關(guān)系:y-=4l-2+b%+C,且擬合的相關(guān)系數(shù)R非常接近于1，隨后基本上呈平臺狀態(tài)，直至破壞。如圖1所示7個樣品在標(biāo)準(zhǔn)條件下拉仲應(yīng)力一應(yīng)變曲線，其R值范圍為0.986-0.999口同樣，對同一樣品而言，不同條件下的拉仲應(yīng)力一應(yīng)變曲線也呈二次多項式函數(shù)關(guān)系。如圖2所示6解品R值的范圍為0.988-0.9950
2.2浸水及浸水光照對其耐久性的影響
硅酮結(jié)構(gòu)密封膠在初始固化期間，吸收空氣中水分而固化，但固化之后水分的作用則發(fā)生在兩方面:一方而使密封膠進一步交聯(lián)，交聯(lián)密度增加;另一方而則使其發(fā)生水解而降解，對力學(xué)性能（詞條“力學(xué)性能”由行業(yè)大百科提供）A成相反的作用，即導(dǎo)致拉仲粘結(jié)強度降低，仲長率增大。而紫外光在膠表而的能量積聚可使聚硅氧烷（詞條“硅氧烷”由行業(yè)大百科提供）大分子鏈斷裂，同樣A成降解;熱的作用在短時間內(nèi)會加快自山基反應(yīng)的交聯(lián)過程，結(jié)果使拉仲強度增加，仲長率也會受到影響，但長期的熱作用反而促使膠的老化進程。因此，究竟哪個因素或幾個因素會同時在硅酮結(jié)構(gòu)密封膠所處水、濕熱、光的環(huán)境下發(fā)生的老化過程中起主要作用，這取決于多方面原因，是個較為復(fù)雜的化學(xué)反應(yīng)過程，或決定于不同的老化機惻1為考察水、光一熱一水(或升溫條件下的浸水光照)協(xié)同作用對硅酮結(jié)構(gòu)密封膠性能的影響，我們按GB 16776規(guī)定的試驗條件進行了試驗。
2.2.1對拉仲粘結(jié)強度的影響

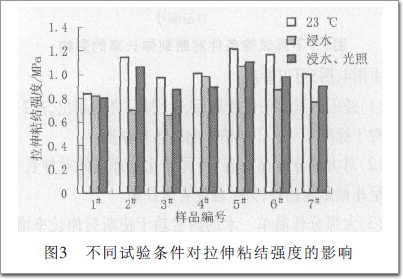

不同試驗條件對拉伸粘結(jié)強度的影響試驗結(jié)果見圖3}
由圖3可看出:
(1)不論是單純浸水，還是浸水和光照聯(lián)合作用，其結(jié)果都是使拉仲粘結(jié)強度較標(biāo)準(zhǔn)條件下降低，但降低的幅度因樣品不同而不同。
(2)大部分樣品單純浸水對拉仲粘結(jié)強度降低的幅度要大于光一熱一水的聯(lián)合作用，說明水解反應(yīng)過程確實存在。
(3)光一熱一水的協(xié)同作用并未使性能降低的幅度遠大于單純水的作用，說明硅酮結(jié)構(gòu)密封膠的老化過程是交聯(lián)密度（詞條“密度”由行業(yè)大百科提供）增加與水降解反應(yīng)過程競爭的結(jié)果。熱作用在一定程度上可能起到了增進交聯(lián)的作用，而光的作用可能僅是傲發(fā)出自由基，進而或交聯(lián)或降解。
(4)不同樣品23℃的拉仲粘結(jié)強度鎮(zhèn)在4.8-1.2 MPa,均遠高于原國家標(biāo)準(zhǔn)中不小于0.45 MPa的技術(shù)要求，也呈現(xiàn)出彈性欠缺的不足。
2.2.2對最大應(yīng)力時仲長率和斷裂仲長率的影響

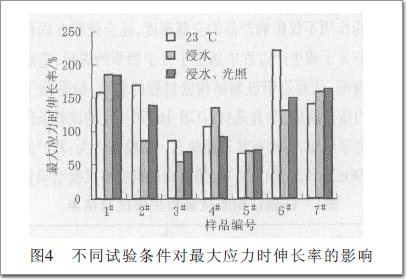

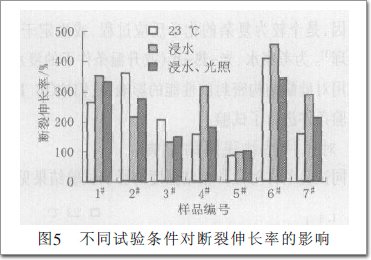

不同試驗條件對最大應(yīng)力時仲長率和斷裂仲長率的影響試驗結(jié)果見圖4,圖5.
由圖4,圖5可以看出:
(1)經(jīng)不同試驗條件處理后，7個樣品之間相比，這2個指標(biāo)相對于標(biāo)準(zhǔn)條件有不同的影響趨勢和幅度。
(2)對大部分樣品而言，不同老化處理條件對仲長率的影響呈相似影響趨勢，只是幅度有所差別。
(3)大部分樣品單一水的因素趨于使斷裂伸長率增加，再次說明水解反應(yīng)占有一定的優(yōu)勢.
(4)不同樣品23℃的斷裂仲長率值相差相當(dāng)大，數(shù)值范圍88%-410%.說明不同配方體系決定其粘結(jié)活性—內(nèi)聚力平衡的不同，導(dǎo)致對斷裂仲長率的影響程度差別很大.
(5)最大應(yīng)力時仲長率在一定程度上能反映出產(chǎn)品的強度與彈性之間的關(guān)系，一味追求強度，勢必會帶來產(chǎn)品在彈性方面的損失，而表現(xiàn)出低的仲長率，如.樣品.
2.2.3對拉仲破壞時狀態(tài)的影響
拉仲破壞時的狀態(tài)直接關(guān)系到產(chǎn)品的持久粘結(jié)性。在7個樣品中，23℃的拉仲試驗其破壞狀態(tài)均為內(nèi)聚破壞:但在浸水后拉仲試驗中，2',3'樣品出現(xiàn)超過5%的粘結(jié)破壞:在浸水光照后拉伸試驗中,3',6'樣品出現(xiàn)相當(dāng)大的粘結(jié)破壞.因此，水的作用，尤其是升溫狀態(tài)下的水，對硅酮結(jié)構(gòu)密封膠的粘結(jié)耐久性具有較大的影響。
鑒于與拉仲粘結(jié)性相關(guān)的幾個指標(biāo)在經(jīng)過老化試驗后反映出的變化趨勢，如要選擇一個指標(biāo)來評定硅酮結(jié)構(gòu)密封膠的耐久性，應(yīng)選擇拉仲粘結(jié)強度為宜。
2.3熱的老化作用
熱的作用不僅影響產(chǎn)品的交聯(lián)密度，還會使膠在固化過程中產(chǎn)生小分子或生產(chǎn)過程中添加小分子物質(zhì)的逸出，造成一定的體積收縮，從而影響硅酮結(jié)構(gòu)密封膠的粘結(jié)，給幕墻工帶來極大的質(zhì)最隱患。為此選擇與GB 16776一致的試驗條件進行質(zhì)最損失率試驗，并檢查其表而狀態(tài)。試驗條件為:養(yǎng)護好的試件置于(90正負(fù)2) ℃烘箱內(nèi)21 d.加熱質(zhì)最損失率試驗結(jié)果見表1
由表1及試驗過程可以看出:硅酮結(jié)構(gòu)密封膠在經(jīng)歷21 d的熱空氣老化試驗后，盡管相互之間有所差別，其質(zhì)最損失率相當(dāng)小，且質(zhì)量損失主要發(fā)生在址初的幾天，而后基本穩(wěn)定;同時表而無明顯的開裂和起粉現(xiàn)象。這從另一方而說明了硅酮結(jié)構(gòu)密封膠良好的熱穩(wěn)定性和耐久性。
2.4硬度與拉仲粘結(jié)性的關(guān)系
從理論上講，硬度大小可表征材料的模最，但不一定能表征其拉伸粘結(jié)強度和斷裂仲長率。為驗證此點是否成立，我們按GBIT 531一1999《橡膠袖珍硬度計壓入硬度試驗方法》測定壓針壓入試樣1，時的硬度值。根據(jù)設(shè)計和應(yīng)用規(guī)范，硅酮結(jié)構(gòu)密封膠的位移能力分級應(yīng)為20%，相對應(yīng)的是60%拉仲模最。將硬度值分別與23℃下60%拉仲模量、拉仲粘結(jié)強度及斷裂仲長率進行對比。結(jié)果見表2
上一頁12下一頁
