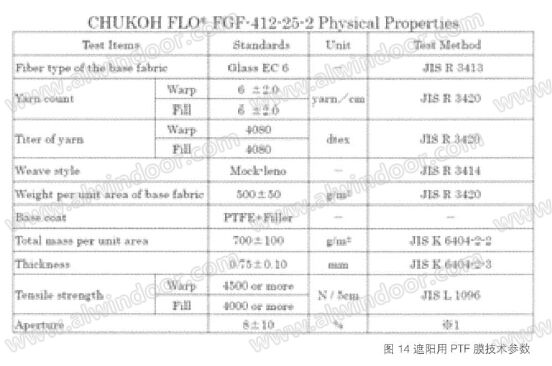

4.3滑動、轉動軸承

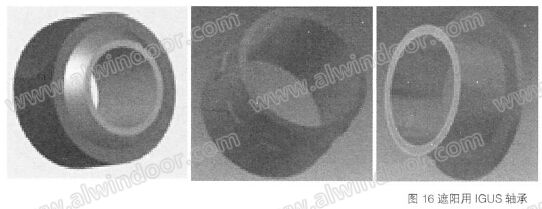

Mashrabiya智能遮陽是靠傘的開啟和關閉來完成系統的遮陽功能。該機械裝置根據設計要求每年運行至少370次。裝置滑動及轉動部位的使用壽命將直接影響整個系統。考慮到本工程地處海灣,風沙大,且沙塵多。運動部仵都暴露于白然條件中。本工程創造性地將使用于機床、汽車、醫療科技領域等機械設備上的工程塑料滑動軸承應用到建筑幕墻中!工程塑料軸承其特點中“白潤滑滑,免維護”特別適用于本遮陽系統! (圖16)
4.4驅動及控制系統

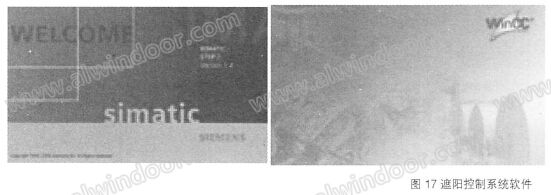

Mashrabiya智能遮陽系統還需要有一套安全可靠的控制系統作為支持!本系統的控制系統是由徐州西斯博朗公司研發、設計的。其系統軟件選用SIEMENS STEP7;SIEMENSWINCC(圖17)
SCADA系統是由S EMENS PLC硬件和WlNCC軟件組成,可以實現對遮陽傘系統的數據采集和監控控制。同時,驅動電機選用的是德國Dunkermotoren公司進行的GR53X58+PLG52 50直流電機(圖18、這種組合的驅動電機,噪音小,扭矩大,尺寸也+分符合系統要求。充分滿足原始設計要求。
5 Mashrabiyaa智能遮陽部件施工設計及生產加工
5.1 Mashrabiya智能遮陽部件施工設計
Mashrabiya智能遮陽傘每個傘由1188個部仵,約52延米膠條組成。受工程幾何形狀限制,每個傘的尺寸都不一樣。從而導致有相當一部分部件的加工尺寸要根據傘的具體尺寸三維放樣才能得到。幕墻企業最常用的繪圖軟件一般是CAD,三維軟件一般有Rhino。、UG、CAT A、SoidWorks、Aulodesk inentor等。如果單獨用這些軟件進行實體放樣,是可以將部件的尺寸計算出來,但效率將非常低!消耗大量的人力是必然的,且部件尺寸的準確率也不好控制。針對此問題,我司遠大歐洲公司在瑞士請專業的設計公司在Autodesk lnvenlor軟件基礎上開發了第三方軟件(圖19)、這樣,我們將每個傘的基本數量參數錄入好,軟件就可以自動將部件的尺寸計算出來(圖20),并白動繪制出加工圖(圖21)!大大提高了工作效率,同時準確度也相當高。整個2098個傘,無一部件出現尺寸錯誤!
5.2 Mashrabiya智能遮陽部件生產加工
本遮陽系統除設計復雜外,部件的加工制作的難度也是罕見的!首先是支承鑄件。因設計要求50年抗疲勞設計,鑄件分體焊接無法滿足設計要求!,而且主要受力鑄件的鑄造缺陷等級要求為RV2RV3級!如不銹鋼鑄造支臂C-arm,鑄件尺寸達2100mm,鑄件成品重量達220Kg。
