前言
自2014年德國紐倫堡國際門窗幕墻展覽會以來，歐洲在門窗領域呈現出三個熱點，即節能、智能、防盜。之后的2015年慕尼黑建筑建材展覽會以及本年度的紐倫堡展會延續和加強了門窗在這三個方向發展的趨勢。
國內對于門窗的節能性考量相對較早，這些年很多城市針對門窗的傳熱系數K值逐步提出了更高的要求，被動房、被動式門窗的建設和制作也方興未艾;而隨著智能家居理念的深入人心，遠程控制門窗，根據室內空氣質量智能開啟的門窗品類也在市場上逐漸受到青睞。
然而，對于門窗的防盜性能，國內對入戶防盜門的考核以及標準制定相對完善，而對外立面門窗的防盜性能考核還處于空白，隨著中央推行街區化小區制建設和現有封閉式小區的打開圍墻改造政策的落地，可以預見，未來市場對防盜門窗的需求也將大幅提升。本文試圖通過對歐洲防盜標準體系的解析，結合實際防盜門窗在安裝以及加工制作等方面的要求進行討論，希望能夠為今后的市場應用盡一點綿薄之力。
一、 歐洲防盜標準體系的解析
自2011年9月份起，EN 1627-1630歐洲標準開始生效，該標準規定了窗、門及鎖扣結構的防盜要求和分級。EN 1627-1630標準替代了1999年5月份生效的先期標準 DIN V ENV 1627-1630，并結合DIN EN 356/ DIN 52290，RAL德國質量保證研究協會門窗安裝指南，對五金件、型材、玻璃、安裝4個方面提出了系統的檢測方法。
1. 標準釋義
1) DIN EN 356/ DIN 52290中對玻璃的要求
a.分類：
各類玻璃作為獨立的建筑部件進行檢測，不需每次在完整的系統，也就是在各窗體或門體上再次進行檢測。
b.檢測方法

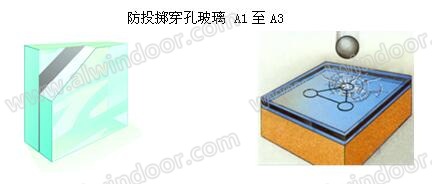

防投擲穿孔玻璃 A1至A3的檢測
|
防盜等級 |
下降高度mm |
檢測規程 |
|
P1A |
1500mm |
采用直徑100mm、重量為4.11kg的撞擊球，進行3次撞擊 |
|
P2A |
3000mm |
|
P3A |
6000mm |
|
P4A |
9000mm |
|
P5A |
9000mm |
采用直徑100mm、重量為4.11kg的撞擊球，選取3個不同的位置分別進行3次撞擊 |
防鑿擊撞擊玻璃 B1至B3的檢測
|
防盜等級 |
鑿擊次數 |
檢測規程 |
|
P6B |
30～50 |
機器控制的斧子，進行鑿擊動作，斧子規格=2kg，直到打開一個洞口為止，洞口尺寸40X40cm |
|
P7B |
51～70 |
|
P8B |
大于70 |

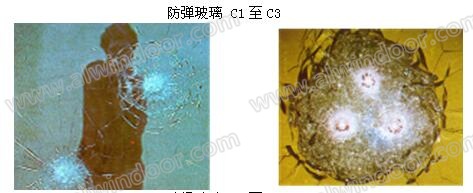

防彈玻璃及防爆玻璃不在本文討論范圍，不進行擴展說明。

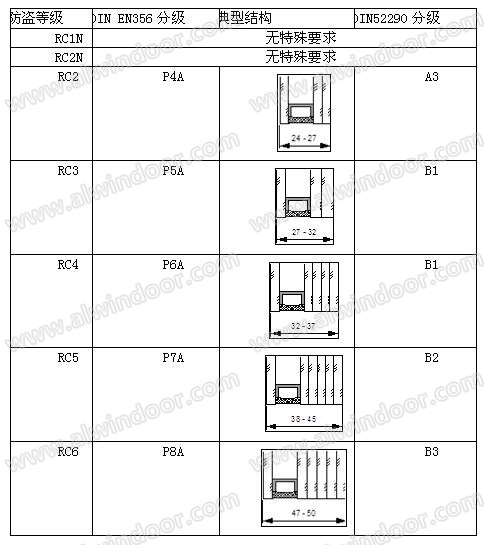

b.典型結構
2) EN 1627-1630防盜要求
a.EN 1627 分級及要求
我們借助下表對EN1627的分級及要求，以及相對于先期標準的變更做以下對比。
|
DIN EN 1627：
2011 |
DIN VENV 1627：
1999 |
DIN 18106：
2003-09 |
EN 356 |
|
檢測系統要求 |
型材系統要求 |
|
RC 1 N |
……1) |
……1) |
P4A |
無要求 |
|
RC 2 N |
WK 22) |
…… |
P4A |
無要求 |
|
RC 2 |
WK 2 |
WK 2 |
P4A |
P4A |
|
RC 3 |
WK 3 |
WK 3 |
P5A |
P5A |
|
RC 4 |
WK 4 |
WK 4 |
P6B |
P6B |
|
RC 5 |
WK 5 |
WK 5 |
P7B |
P7B |
|
RC 6 |
WK 63) |
WK 63) |
P8B |
P8B |
新標準將以前國際上的關于防盜等級的統一叫法由WK統一為RC，即Resistance Class，RC1 至 RC6防盜等級。
新標準中在RC1以及RC2之后附加了“N”這一內容。“N”的作用是：在選擇某一系統時，可與委托人自由協商玻璃的種類。當然，如要檢測，則必須配合P4A防盜等級的玻璃板來實現，如上表中所述，帶角標1) 2)的屬于這一類。
因為RC1 N的檢測要求高于WK1防盜等級，所以WK1防盜等級的檢測證書不可應用到RC1 N 防盜等級上。
RC2至RC5等級證明可由“老版的WK2至WK5”的檢測報告提供，不需進行復審。EN1627標準(新版)第4點最末段落聲明： “關于先期說明我們可以這樣認為，按照ENV 1627：1999標準(老版)劃分的2至6級的產品，與按照EN 1627：2011標準(新版)劃分的等級相一致”。
- 在借助劈錘(新列入到全套工具內)成功地進行附加檢測后，WK6防盜等級的檢測證書方可應用到RC6上。帶角標3)的屬于這一類。
b.EN 1628 通過靜負荷液壓缸確定防盜等級
左圖為檢測試驗演示，右圖中顯示了靜負荷的施加位置，F(xiàn)1為填充角處，F(xiàn)2為鎖閉點之間，F(xiàn)3為鎖閉點處。
相比于1999版標準中WK1，RC 1 N增加了疊加力的檢測，如下圖所示：
c.EN 1629 通過動負荷撞擊器確定防盜等級

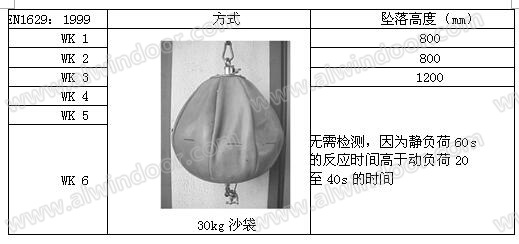

EN1629：1999檢測規程

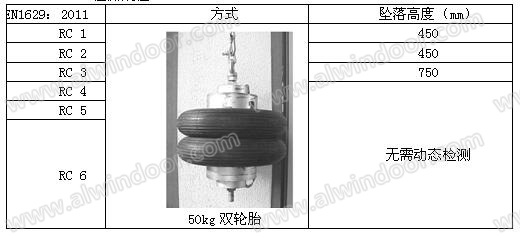

EN1629：2011檢測規程
d.EN 1630 通過手動使用盜竊工具確定防盜等級
我們以下表對EN 1630之規定做以整合性描述：
|
EN1630 |
等級描述
犯罪類型 |
工具類型 |
防撬時間
（分鐘） |
檢測時間
（分鐘） |
|
RC 1（N） |
偶然犯罪人，僅使用自身力量
以及簡易的小工具 |
A1 |
--- |
僅進行準備工作 |
|
RC 2（N） |
偶然犯罪人，使用簡易工具，
螺絲刀，鉗子和楔子 |
A2 |
3 |
15 |
|
RC 3 |
犯罪人，使用兩個螺絲刀和一個撬棍 |
A3 |
5 |
20 |
|
RC 4 |
有經驗的罪犯，增加使用鋸和敲
擊工具，例如斧子以及蓄電池電鉆 |
A4 |
10 |
30 |
|
RC 5 |
有經驗的罪犯，增加使用電動工具
例如電鉆，鋼絲鋸或鋼鋸和角磨機 |
A5 |
15 |
40 |
|
RC 6 |
有經驗的罪犯，增加使用功率大的
電動工具，例如電鉆，鋼絲鋸或鋼
鋸和角磨機和附加的斧子 |
A6 |
20 |
50 |
該標準中各工具類型對應的工具，可見以下圖示：
A1：全套工具A1-可應用于所有RC等級中

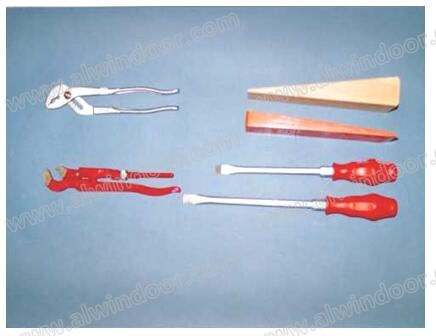

A2：全套工具A2-針對RC2防盜等級
可增加工具管子和鋸切工具，針對裝有柵欄的門窗系統
A3：全套工具 A3 - 針對 RC3防盜等級
應用在RC3等級的全套工具(RC2全套工具+螺絲刀+撬棍), 可補充使用一個手搖鉆，手搖鉆的使用不受限制  上一頁12下一頁
|
