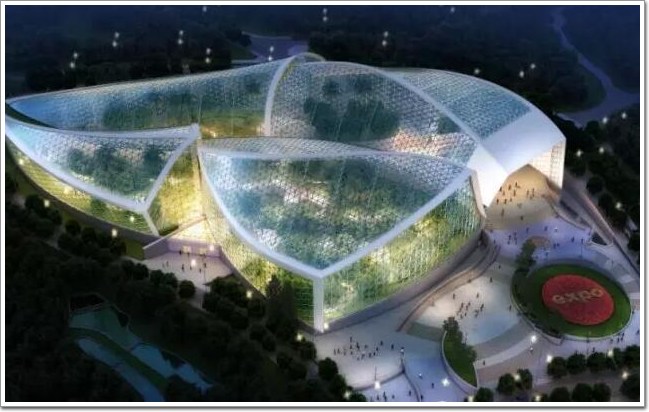

10.青島世園會植物館：中國雙曲點式幕墻面積最大、三角形玻璃規格種類最多的幕墻工程
工程位于青島市北部的百果山森林公園，建筑高度35m，幕墻面積4萬平方米，
主體結構形式為
鋼結構。玻璃均為不規則，尺寸和角度均不同的三角形
超白玻璃。玻璃間平面和空間均有不同角度，雙曲點式幕墻面積3余萬平方米。點式幕墻采用特制球鉸玻璃夾具固定6塊不同尺寸和角度的玻璃，從夾具的構造方面適應了曲面玻璃角度。三角形玻璃規格數量巨大，有12000余種規格尺寸，高性能三角形開啟扇規格數量巨大，有2000余種尺寸規格。6瓣式萬向可調點式球鉸夾具使用量巨大，有6000余套。
幕墻設計單位：北京江河幕墻系統工程有限公司
幕墻設計師：任京原、唐湘軍
幕墻施工單位：北京江河幕墻系統工程有限公司
項目經理：楊政寶
項目總工：郭新雅

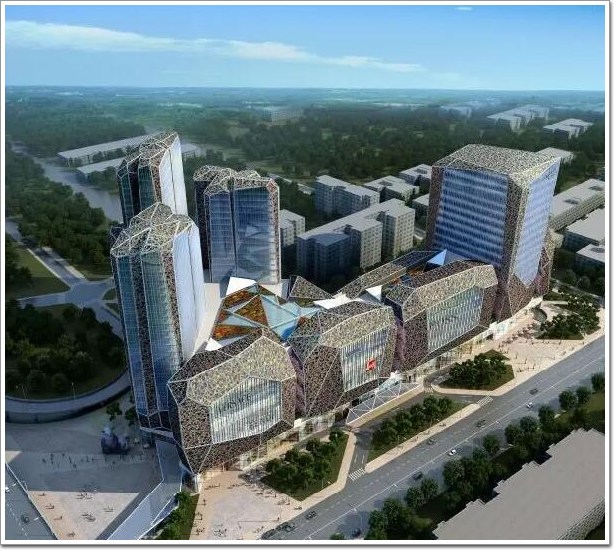

11.成都市凱德·商用：中國面積最大的菱形幕墻
幕墻類型為單元式玻璃幕墻、框架幕墻、鋁板幕墻、鋁合金門窗（詞條“鋁合金門窗”由行業大百科提供）及陽臺，建筑面積270000 ㎡，幕墻面積116719 ㎡，建筑層數地上 23 層 ;地下 3 層，建筑高度：住宅樓辦公樓104 m，裙樓56 m。工程樓體復雜，收邊收口較多，而且裙樓均為不規則的空間折線體的穿孔鋁板構成，造型極為復雜;且本項目體量較大，幕墻形式較多。
幕墻設計單位：北京江河幕墻系統工程有限公司
幕墻設計師：
幕墻施工單位：北京江河幕墻系統工程有限公司
項目經理：方齊平
項目總工：陶山

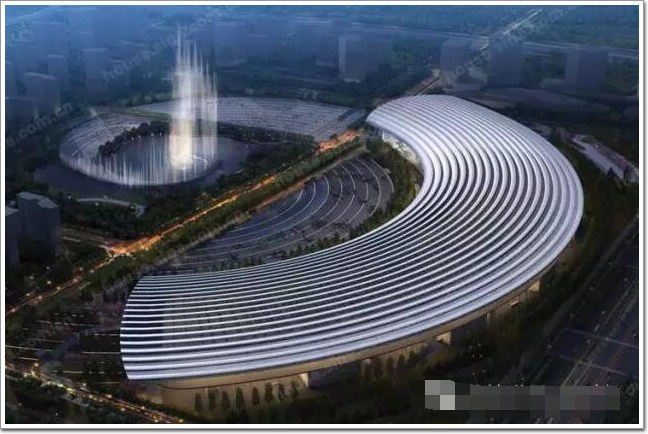

12.南昌綠地國際會展中心：金屬屋面（詞條“金屬屋面”由行業大百科提供）13萬㎡，單向拉索幕墻26米高，面積5萬㎡，中國單體體量最大金屬屋面，幕墻高度最高的單索幕墻項目
整個屋面采用S型曲面造型，建筑造型獨特，在國內為首個小半徑正反弧進行完美體現的屋面系統，對
屋面板加工
設備提出了最高的要求，不僅要求精準的實現原設計效果，同時在正反弧加工時避免過度不圓滑，對屋
面板（詞條“面板”由行業大百科提供）形成滾痕。最終經過多次試驗及對設備進行調試，成功的對加工難點進行了技術攻關。這個屋面在加工難度極大的情況下實現了美標，國標，90級抗風掀(目前全國最嚴的等級，這在全國也是首例)三重挑戰。
展廳前側采用直徑38豎向單鎖，轉角采用直徑48,65豎向單索，單索的反力達1000kn,達全國幕墻行業之最。由于整個展廳采用單索系統，極大的支座反力（詞條“支座反力”由行業大百科提供）對主體結構，抗震設計提出了很高的要求，在我司專業化的配合下，成功的為設計院及業主解決了技術難題。此項目轉角拉索為又一亮點，豎向采用48,65單索，橫向采用彈簧桿系統，使轉角拉索在受不同風向作用下，即使在超大位移(位移量為400mm，創全國之最)情況下保證結構安全同時避免轉角玻璃膠縫開裂(開裂會造型漏水同時影響美觀)，即滿足了結構安全，同時避免轉角因?yàn)樵黾愉撝拐麄�(gè)建筑轉角亮點通透性降低，人在其中與建筑融為一體，完美的享受建筑給予人的美感。
幕墻設計單位：北京江河幕墻系統工程有限公司
幕墻設計師：江鋒 馮爭剛
幕墻施工單位：北京江河幕墻系統工程有限公司
項目經理：王超
項目總工：楊清
13.中央電視臺新臺址：世界上最大的懸臂結構建筑
中央電視臺新臺址是世界幕墻領域設計和施工難度最大的幕墻項目，挑戰結構和重力的幕墻工程，重新定位了全球幕墻技術新標準。中央電視臺新址幕墻的設計方案，是對傳統幕墻設計理念的顛覆與創新，也是對傳統幕墻施工技術的跨越和突破，擁有世界上最大的懸臂結構，分別從塔一和塔二161米的位置，懸挑67417.7米和75417.7米在空中交匯到一起，為保證懸臂底面幕墻后期的正常使用，在底面設置了復雜的擦窗機系統。要抵御最大6.75KP的風荷載,大震不受破壞，同時滿足防爆炸設計性能前提下，幕墻厚度不超過113.6mm。施工過程中采用的高難度的空間放線技術，精準的結構變位分析，先進的加工制造工藝，體現了中國幕墻技術的最高水準。
幕墻設計/施工單位：北京江河幕墻系統工程有限公司
幕墻設計師：魏東海

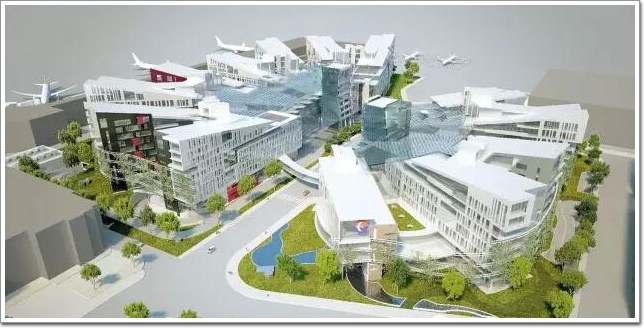

14.上海虹橋國際機場東航基地?cái)U(kuò)建工程：32000㎡，中國體量最大的干掛通體空心陶瓷板幕墻（詞條“瓷板幕墻”由行業大百科提供）項目
上海虹橋國際機場東航基地?cái)U(kuò)建工程采用3.2萬平方米的干掛通體空心陶瓷板(俗稱陶板),該材料擁有細膩陶瓷與高貴石材的雙重特性，具有高密輕質、色彩豐富、環保節能、高潔抗污、安全可靠、安裝簡便等優異特點。
幕墻設計/施工單位：北京江河幕墻系統工程有限公司
項目經理：徐進飛

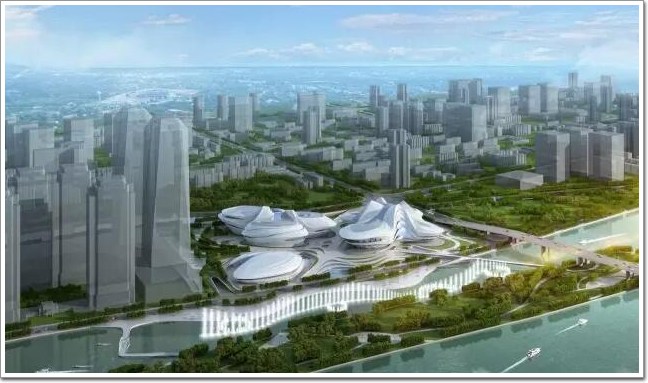

15.長沙梅溪湖國際文化藝術中心(大、小劇院)：全球面積最大異形雙曲面復雜GRC幕墻工程
長沙梅溪湖國際文化藝術中心，采用花瓣落入梅溪湖激起不同形態“漣漪”的設計概念，建筑形態呈現出無縫、流動的特點，具有濃郁的巴洛克氣息。建筑外立面、屋面由多個自由空間曲面組合而成，面板為GRC板。GRC板，造型復雜，均為曲面異形板，且無一板塊尺寸、形狀相同，加工難度大。同時由于建筑主體鋼構隨形設計，GRC幕墻二次連接鋼構同樣復雜、多變，加工、安裝難度都遠遠大于其他的同類建筑。
江河公司負責約5000平米的異形玻璃幕墻、5000平米的雙曲面鋁單板、約5萬平米的異形金屬屋面防水系統以及45000平米的復雜曲面GRC的施工。
異形雙曲面建筑8萬平米，為全球面積最大異形雙曲面建筑。
幕墻設計/施工單位：北京江河幕墻系統工程有限公司
幕墻設計師：林章應、王志華
16.湘江歡樂城朗豪酒店：超3萬㎡，3595個不規則平面異形單元，全球最異形無規則單元體
本工程位于長沙市岳麓區坪塘鎮，清風南路與坪塘大道交匯處，高度98米，幕墻面積3萬多平米，塔樓和裙樓都為單元式幕墻，裙樓單元式幕墻外側為變角度翅形穿孔板遮陽（詞條“遮陽”由行業大百科提供），主入口為雙曲飄帶雨棚。湘江歡樂城朗豪酒店獨特的不規則流線型設計風格，酒店主樓立面為獨特曲線造型，就像一個大寫的“S”，遠望整棟建筑尤如光滑圓潤“長筒靴”。
湘江歡樂城朗豪酒店獨特的造型設計，五星酒店設計標準，另有配套旅游景觀“冰雪世界”，朗豪酒店必將引領新地標。
幕墻設計從外型分析，板塊分格，參數數據收集、分析、歸類，幕墻方案與數據磨合適配。立面豎向分格左右錯縫，面板四點不共面進出位錯臺，立柱、橫梁通長方向變截面（詞條“截面”由行業大百科提供）設計。幕墻施工設計成果通過整個工程的整體建模，驗證了設計成果的可行性和可實施性。整體建模工藝圖設計，“GH”導出加工構件工藝參數，參數數據對接“CAM”加工生產。
整體化建模順利實現3595個不規則平面異形單元組裝設計，“GH”參數化工藝圖設計順利完成近百萬個細部構件設計圖。安裝全部實現三維坐標點安裝定位，從第一塊起底單元到最后一塊封頂單元，全部零誤差坐標點定位，順利完成全部單元體安裝。
幕墻設計/施工單位：北京江河幕墻系統工程有限公司
幕墻設計師：王志華 宋啟楊 鄒石軍
項目經理：鄭伏權 萬學工
項目總工：楊清

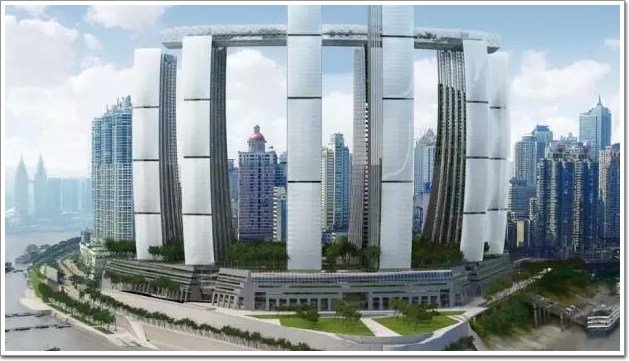

17.重慶來福士廣場(部分標段)：350米，超10萬㎡，中國最高玻璃+植物幕墻住宅樓
T1/T2/T5/T6塔樓為高端住宅，典型層高3.5m，屋頂與觀景天橋相連，南北向向北面呈帆形;T3S/T4S塔樓南北向北面呈風帆造型，用作商業、辦公及豪華型服務式公寓，屋頂與觀景天橋相連，并有空中走廊通往T3N和T4N。T3N塔樓為高端住宅，南北向向北面呈帆形;T4N塔樓低區為辦公樓，高區為酒店，南北向向北面呈帆形;觀景天橋長度約300m，寬約30m，其上設游泳池、觀景臺、宴會廳、餐廳等娛樂休閑設施。置于T2、T3S、T4S、T5塔樓屋頂上。T4N與T4S之間有一20m寬小連橋與酒店區域相連，用途為酒店大堂。
幕墻設計/施工單位：北京江河幕墻系統工程有限公司
項目經理：陳臣
項目總工：王修鋼
18.泰康大廈：寬3米，18米高，全球跨度最高、玻璃板塊最大座地式玻璃肋式全玻通高幕墻
位于北京市光華路CBD核心區Z12地塊，首層大堂采用18米大跨度座地式玻璃肋式全玻通高幕墻，玻璃板塊為3×18米，目前為全球跨度最高、玻璃板塊最大座地式玻璃肋式全玻通高幕墻。
幕墻設計/施工單位：北京江河幕墻系統工程有限公司
幕墻設計師：李永建
項目經理：楊光輝
項目總工：李春虎
