玻璃幕墻的起源與發展

　　在建筑發展歷史中，由約瑟夫·帕克斯頓設計、于1851年建于倫敦海德公園的博覽會建筑---英國水晶宮(Cystal Palace)占據了中心地位，顯示了建筑形式和風格上的超前思想(圖8)。

　　3.4工(商)業建筑的啟蒙式應用

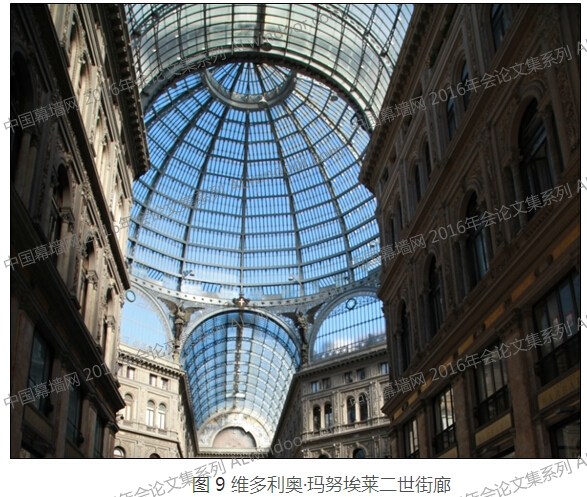

　　從19世紀中期開始，商業街廊逐漸流行起來：它并不具有玻璃屋頂?shù)慕ㄖ��?nèi)部，實際上是有遮蔽的內部街道，沿著街道兩邊是真正建筑的商業門面。玻璃和鋼鐵的絕妙組合而成的玻璃屋頂可以保護人們免受風雨的侵襲。由朱塞佩·門戈尼(Giuseppe Mengoni) 于1861年設計、修建于1865年到1877年之間的維多利奧·瑪努埃萊二世街廊( Vittorio Emanuele Ⅱ)是現代密封玻璃購物中心的先祖(圖9)，它采用19世紀流行的商場設計，頂部覆蓋著拱形的玻璃和鑄鐵（詞條“鑄鐵”由行業大百科提供）屋頂，兩條玻璃拱頂?shù)淖呃冉粎R于中部的八角形空間。

　　工業革命期間，鋼鐵作為建筑材料的出現以及鐵框架的發明為建筑物的外觀設計開創了一個全新的天地。在這期間，建筑外墻大大降低了其承重功能，框架結構（詞條“框架結構”由行業大百科提供）能將樓板承受的荷載直接傳遞給梁柱，使進一步開放外墻構造成為可能，直至最后僅用玻璃圍護結構懸掛在框架結構外面，作為建筑物內部與外部的分界。1848年工程師詹姆斯·博加德斯(James Bogardus)用預制的柱子和鑄鐵制造的窗格取代了五層樓的工廠的磚石建筑外墻，這種預制的系統為建筑外墻設計開創了一個新的領域。

　　科學研究發現空氣、陽光對身心健康有積極影響，將它應用于工廠建筑，有助于提高生產力，這一理論大大促進了全玻璃建筑物出現在工業建筑的正立面。1903～1911年，在德國Giengen的瑪格麗特·斯蒂夫股份有限公司工廠東部的建筑正立面(圖10)，由延展到有三層樓高的半透明玻璃板構成。

　　1911年，沃爾特·格羅皮厄斯 (Walter Gropius)在德國萊內河畔艾爾弗雷德的一座工業建筑德國法古斯鞋楦廠部采用了一片玻璃墻(圖11)， 它采用了薄而透明的玻璃材料，突出于磚砌的梁柱表面，沒有任何承重功能。

　　4.玻璃幕墻的出現與發展

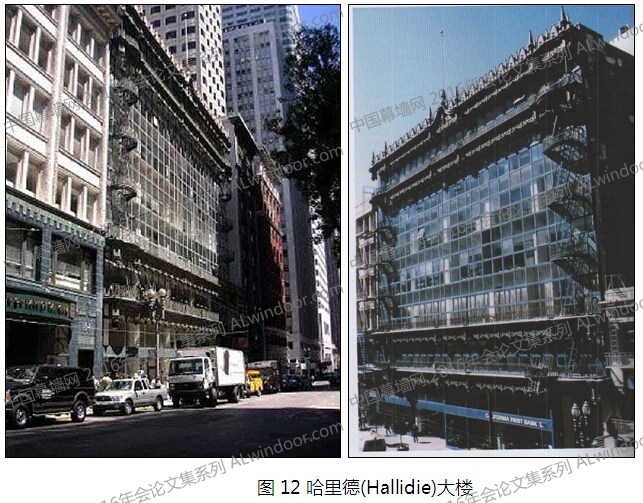

　　被國際公認的最早應用玻璃幕墻的建筑是由威利斯·杰斐遜·波爾克(Willis Jefferson Polk)設計、于1918年建成的美國舊金山哈里德(Hallidie)大樓(圖12)，它采用鋼筋混凝土結構，玻璃幕墻掛在伸出外墻軸線3英尺的懸臂水泥板上，它具備了現代建筑幕墻的所有特征：具有玻璃面板和支承玻璃面板的結構體系、相對與主體結構有一定變形能力、不承擔主體結構所受作用。

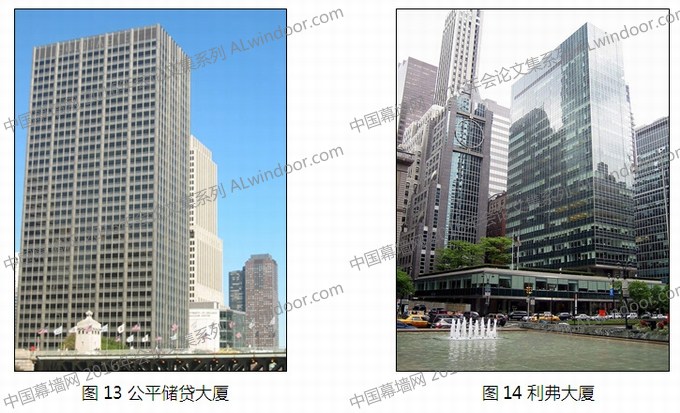

　　在20世紀50年代，由于高層建筑的發展，玻璃幕墻作為外維護結構在美國得到了長足的發展。由彼德羅·貝魯奇(Pietro Belluschi)設計、于1947年建成的美國波特蘭市的公平儲貸大廈(The Equitable Building)是世界上第一個采用玻璃幕墻的高層建筑(圖13)。由SOM公司設計、于1952年建成的美國紐約利弗大廈(The Lever Building)是世界第一個最具完整意義采用玻璃幕墻的高層建筑(圖14)： a.玻璃和不銹鋼框架安裝在建筑物的正立面;b.與主體結構脫開,懸掛在主體結構上。

　　5.玻璃幕墻發展史上的歷史人物

　　作為二十世紀中期世界上最著名的四位現代建筑大師之一，密斯·凡德羅(Mies van der rohe)和沃爾特·格羅庇烏斯(Walter Gropius)對世界建筑幕墻的發展作出了巨大的貢獻。

　　密斯·凡德羅堅持“少就是多”建筑設計哲學(圖15)，它的貢獻在于通過對鋼框架結構和玻璃在建筑中應用的探索，影響了全世界。其早在1919年就完整的提出玻璃幕墻摩天大樓建筑方案(圖16)，開創了人類用玻璃作幕墻的先例。全球第一棟高層玻璃帷幕大樓西格蘭姆大樓便是出自密斯·凡德羅之手(圖17)。

　　密斯·凡德羅被譽為鋼鐵和玻璃建筑結構之父，玻璃幕墻的締造者。

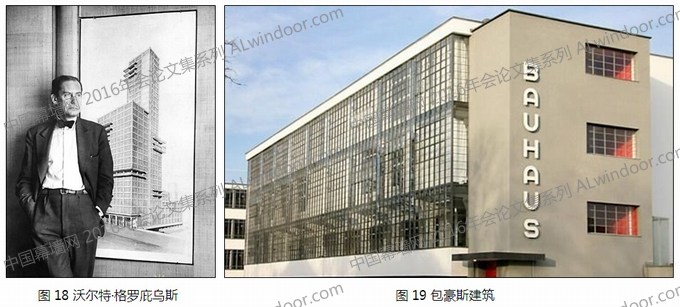

　　沃爾特·格羅庇烏斯崇尚混凝土、鋼鐵和玻璃簡約建筑風格(圖18)，是現代主義建筑學派的倡導人之一，他令20世紀的建筑設計掙脫了19世紀各種主義和流派的束縛，開始遵從科學的進步與民眾的要求，并實現了大規模的工業化生產。其于1911完成的法古斯鞋楦廠，不但開創了現代主義建筑顯赫，同時具有鮮明的現代建筑幕墻特點，被譽為玻璃幕墻的開創者。“薩克森—安哈爾特州德紹包豪斯建筑(圖19)”，它建于1925—1926年，主張并倡導“機械化大量生產建筑構件和預制裝配”的建筑方法。

　　6.點支式玻璃幕墻發展簡史

　　6.1理論初現

　　20世紀50年代期間，德國著名的科學家?jiàn)W托·哈恩(Otto Hahn)研究出一種將玻璃懸掛起來的形式，避免玻璃由于自重產生過大的變形，歷史上稱呼其為“哈恩玻璃懸掛系統”。1956年他為戴姆勒股份有限公司在維也納的汽車展覽室提出了類似的設計方案，然而由于種種原因沒有實現。

　　1964年，建筑師亨利·伯納德(Henri Bemard)設計并建造完成的巴黎廣播大樓，約4米高的玻璃面板由黏結在后面的玻璃肋支撐，具有較強的抗彎能力。安裝在鉸接軸承上的夾具夾住玻璃，確保荷載由獨立的懸掛點分擔。這是世界上第一個吊掛式玻璃幕墻，也是點支式玻璃幕墻萌芽的開始。

　　6.2玻璃與金屬連接構造技術進程

　　點支式玻璃幕墻，最重要的是要解決玻璃與金屬連接的構造問題。到今天，玻璃與金屬連接構造經歷了六種連接形式：
