案例二十四：廈門國際會議中心
新建A區大會議廳。
新建東西主入口長廊雨棚和門廳。
AB連接區，在8m標高新加25.2m跨鋼樓蓋結構。
AB連接區，原開放通廊，改為大會議室，增加吊掛荷載。

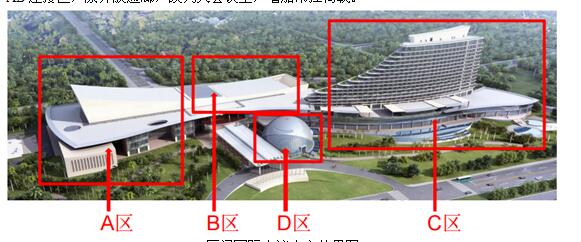

廈門國際會議中心效果圖

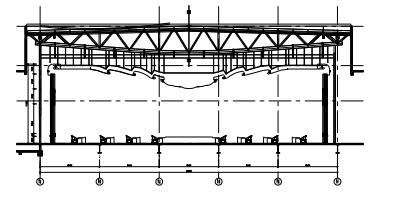

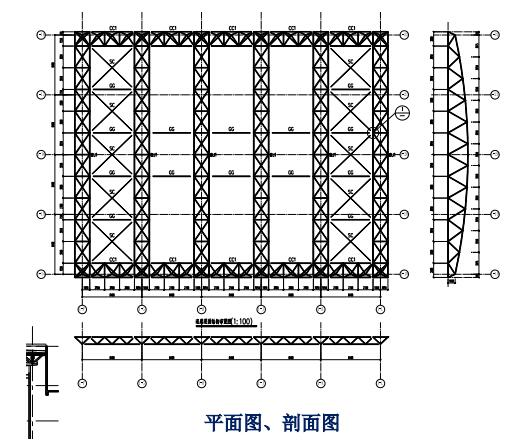

AB連接區，原設計為A區與B區之間通廊的屋蓋，為室外開敞建筑，采用輕型大跨度鋼桁架 結構。
在8m標高設置整層樓板，新加大跨度樓蓋采用25.2m跨鋼結構梁，梁高1.2m。
鋼桁架改造后，作為大型會議室，立面封閉，增加裝飾吊頂和燈具，以及隔聲材料，新增加構件與原桁架通過抱箍連接。
節點設計

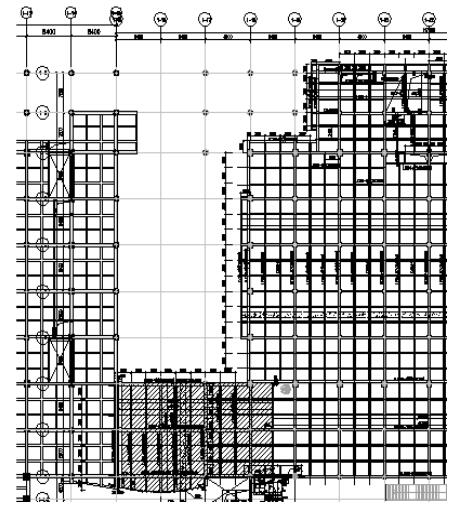

AB連接區增設大跨度樓蓋
鋼柱與原混凝土柱通過抱箍和錨栓連接，鋼梁下設置鋼柱，作為鋼梁支座節點處的安全儲備。

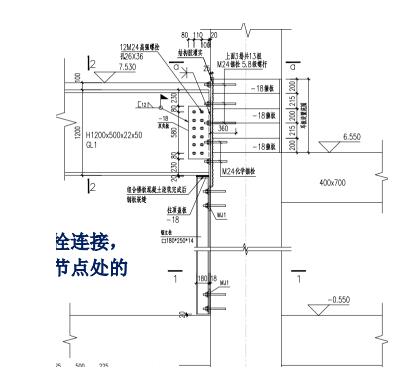

25.2米大跨度鋼梁與矩形混凝土 柱側面連接節點。
案例二十五：廈航總部大廈
廈航總部大廈由一棟辦公樓和一幢高級酒店及裙房等附屬用房組成，總建筑面積為17.32萬m2。其中辦公 樓高度185米，結構高度167.25米，建筑面積為5.495萬m2,地上34層， 地下3層。酒店高度140米，結構高 度127.65米，建筑面積為6.477萬m2，地上33層，地下3層。主體結構采用 鋼框架+支撐體系。裙房結構高度23.75m，主要層高6m，并分為兩個部分，第一部分為獨立一塔，第二部分與酒店相連一體。
效果圖

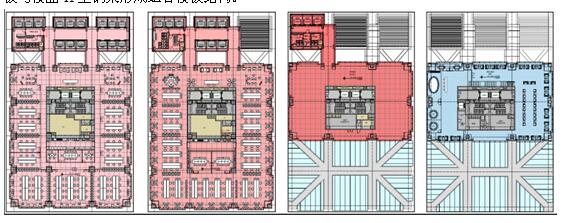

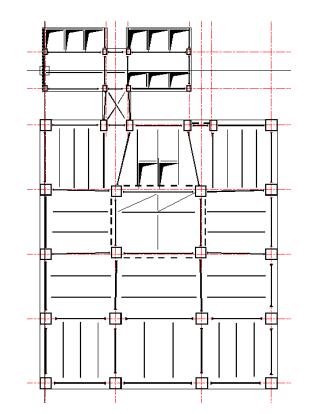

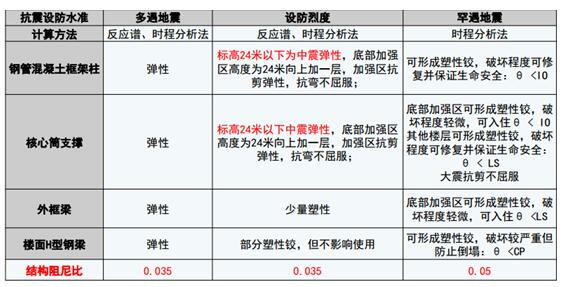

--辦公樓主體結構特點
(1)樓層平面整體性不強。
(2)核心筒較小且偏置。
(3)附屬結構頂部變化較多。
(4)首層柱高度達18米，第二層結構高度為6米，穿層柱24米。
對于首層部分柱高度過長、剛度削弱達24米，設計中，與建筑師配合，在柱間設置約束屈曲支撐，提高結構的剛度，保證上下層剛度比（詞條“剛度比”由行業大百科提供）盡量合理。對于樓蓋結構，采用鋼筋桁架樓承板與樓面H型鋼梁形成組合樓板結構。

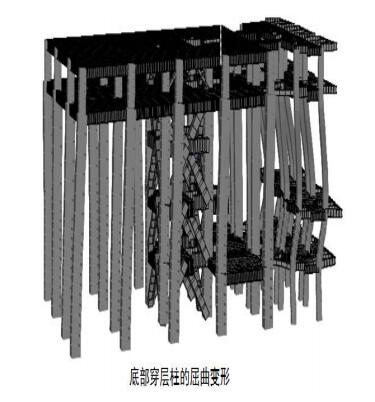

底層柱屈曲分析
結構底層中存在跨層中庭，該處柱子跨層高度較大，躍層柱子高度達24m。為了準確計算躍層柱子的承載力，對跨層柱進行了計算長度分析。
通過SAP2000建模，分析得出屈曲因子，從而得到臨界荷載Pcr。通過歐拉公式反推出構件的等效計算長度Le。

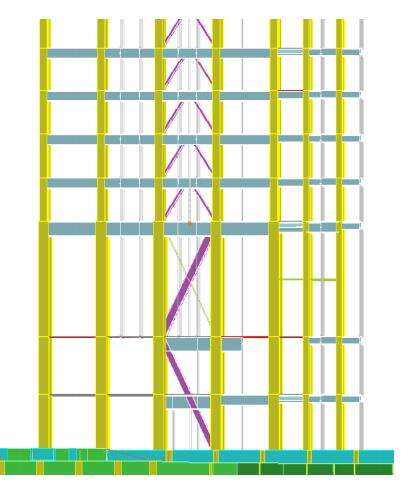

辦公樓約束屈曲支撐分析
首層高度為18米，第二層高度為6 米，且部分柱為越層柱，因此需要在首層和第2層設置屈曲約束支撐，提高結構抗震性能。
辦公樓樓板處理措施
地震作用下：第15層、25層、32層、37層樓板 S11和S22方向大部分樓板應力（詞條“應力”由行業大百科提供）值在1.6Mpa以內。
局部樓板存在應力集中情況，S11應力最大值達到5.4Mpa，需對局部樓板進行加強。
S22方向樓 板應力最大值為4.6Mpa，應適當增加配筋。
風荷載作用下：第15層、25層、32層、37層樓 板S11和S22方向大部分樓板應力值在1.3Mpa以內。
局部樓板存在應力集中情況，S11應力最大值達到4.3Mpa，需對局部樓板進行加強。
S22方 向樓板應力最大值為5.4Mpa，應適當增加配筋。
對于上部結構的細脖子處，樓板應力增大并不明顯，可能是因?yàn)楦綄匐娞萃矂偠容^大的原因。 為安全起見，對細脖子處，增加設置了交叉支撐。
作者致謝：
本報告的圖片資料，來自：
(1)相關設計單位超限高層抗震設防審查的報審材料;
(2)相關設計單位的結構總工程師、項目設計師提供的珍貴文檔。
僅此，向各項目的原設計單位和設計人員表示衷心感謝。
