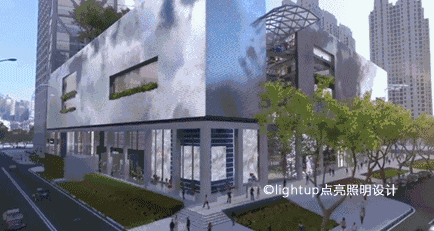

咋一看動圖
以為建筑外立面
采用的近幾年比較火的
媒體立面的做法

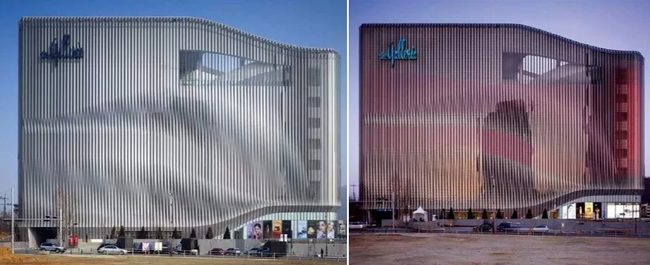

▲韓國天安市Galleria商業中心媒體立面
但是這個項目的建筑師
卻用不一樣的手法
打造了一個極具夢幻色彩的
商業綜合體建筑外立面
下面我們就為大家揭開這個項目的神秘面紗
LuOne凱德晶萃廣場，上海
項目匯報多媒體視頻賞析
視頻
建筑大師摩西薩夫迪操刀設計的城市綠洲，亞洲領先的房地產集團實力背書，凱德集團旗下重磅商業綜合體項目LuOne凱德晶萃廣場(以下簡稱“LuOne”)歷經5年建設開發和規劃布局，首次對外公布商場將于今年9月22日正式開業。
項目總建筑面積約14萬平方米，其中商場涵蓋地下2層至地上6層，被譽為有品有顏有格的項目。

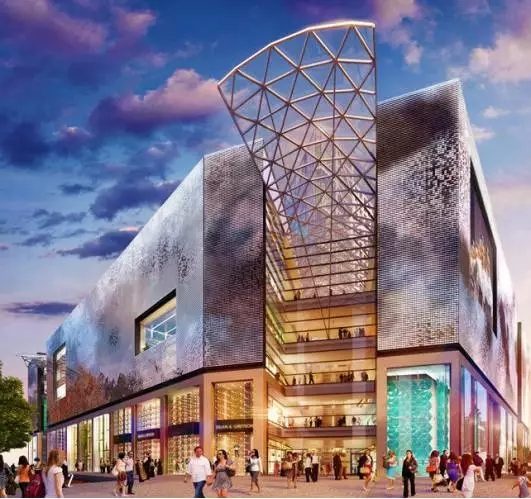

▲項目效果圖

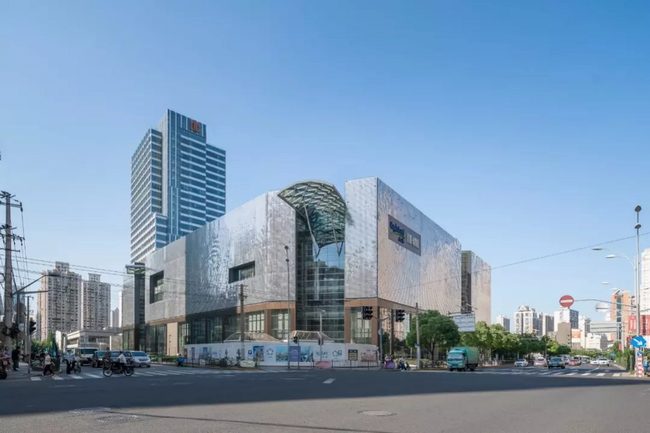

▲項目外立面
▲項目效果圖
凱德晶萃廣場項目英文名LuOne命名取自“盧灣”諧音，得于其位于當時的老盧灣東區，目前該地區已形成北有新天地，南有馬當路的全新格局，而馬當路以南3公里以內商業相對空白。
LuOne面市之后，將一定程度上彌補片區中高端商業的空白，與淮海新天地商圈形成有效聯動，提升地區的商業能級。

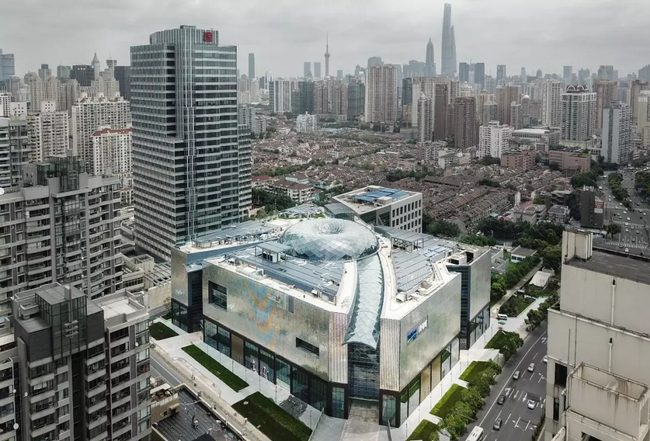

▲項目俯視圖

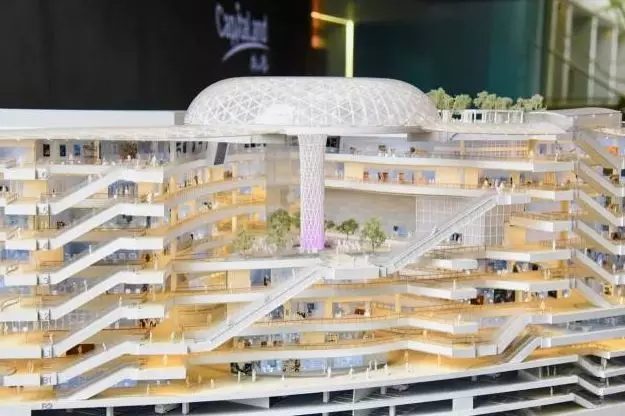

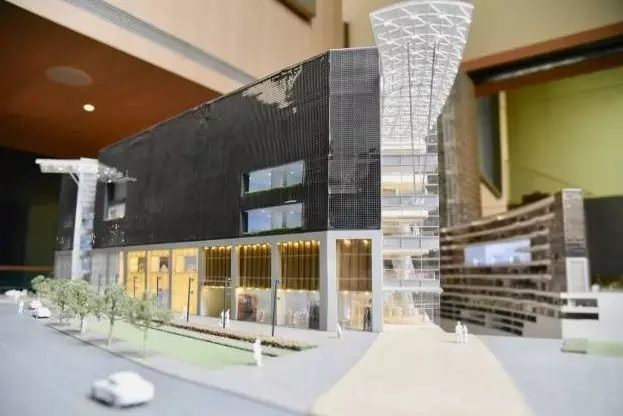

▲項目模型
作為全新一代綜合體的代表，LuOne匠心雕琢，風鈴幕墻、穹頂天窗、水景幕墻等創下多項建筑設計先例。

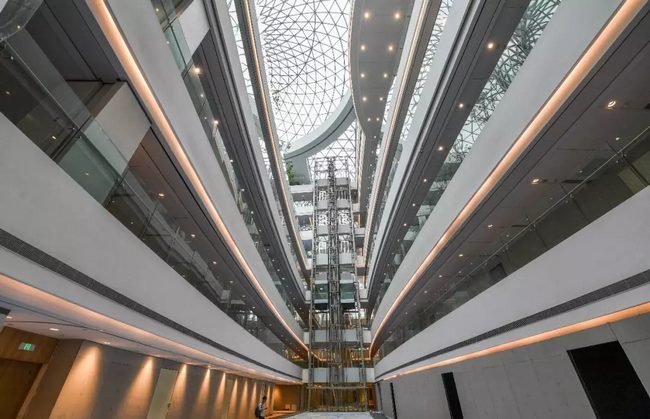

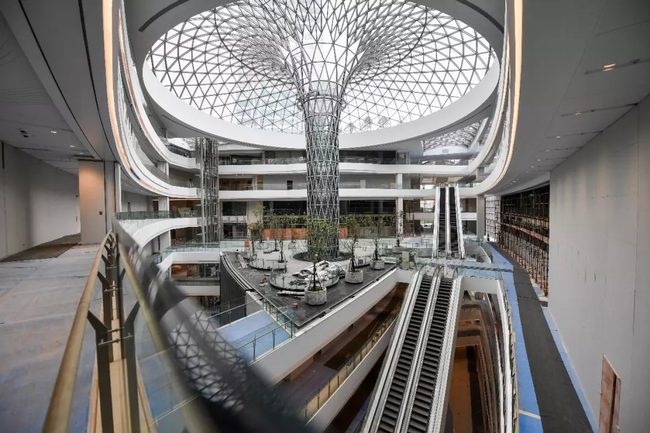

▲商場內景

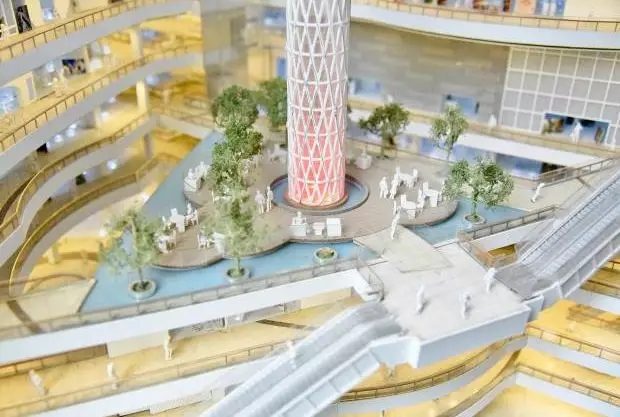

▲項目模型
▲項目模型
▲項目模型
LuOne是摩西薩夫迪先生在國內的第一個商業項目，秉承華麗長廊和生態花園的設計理念，以城市綠洲為靈感，將藝術和自然元素融入至城市商業空間中，還未面世便榮獲“最佳綠色生態創新大獎”等大獎。一直以來，項目建筑特色備受外界期待，也被冠上“滬上顏值地標（詞條“地標”由行業大百科提供）”的美名。

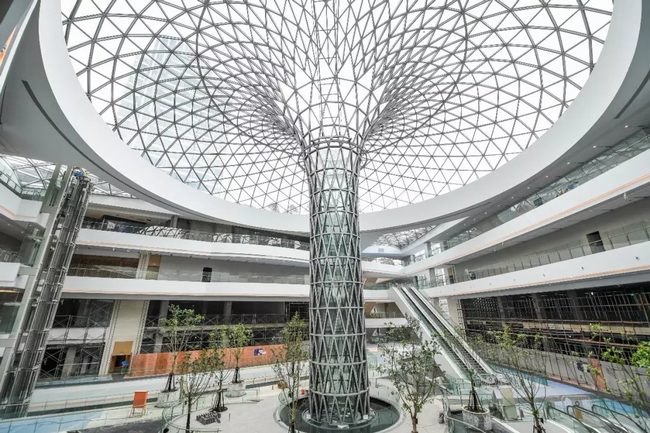

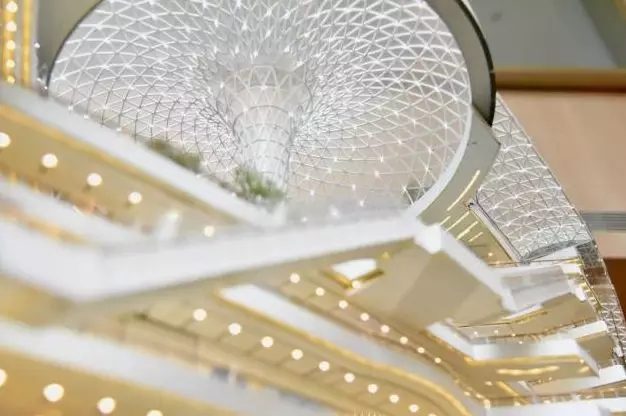

▲穹頂天窗
如今，LuOne建筑外體已基本完工，在魔都閃耀著獨特光芒。項目外墻四層樓高的藝術風鈴幕墻已完美上檔呈現，逾10萬片鋁板面有序排列的風鈴幕墻，在風的作用下形成流動之勢，若隱若現，吸引了無數路人駐足流連。

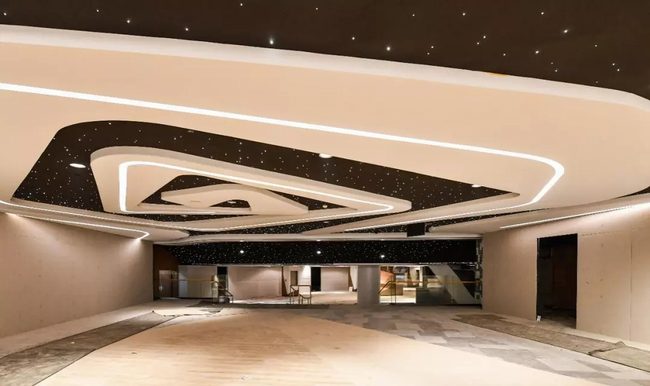

▲美食區星空頂
LuOne是位充滿陽光的“藝術家”，明媚的陽光從天窗照射下來，照亮了整條長廊、中庭花園，甚至可以到地下二層的地鐵層。未來，結合更多藝術、美學感官和體驗的呈現，LuOne將給人們一個精品生活的美學方式，讓顧客盡情享受生活，享受藝術，感受生活的美。
▲觀光電（詞條“光電”由行業大百科提供）梯
風鈴幕墻，隨風飄動的墻
那么風鈴幕墻的原理是什么呢?
聽起來很高大上
其實簡單來說就是
利用動力學的風力來模擬風吹的效果

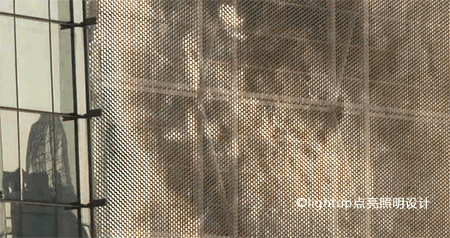

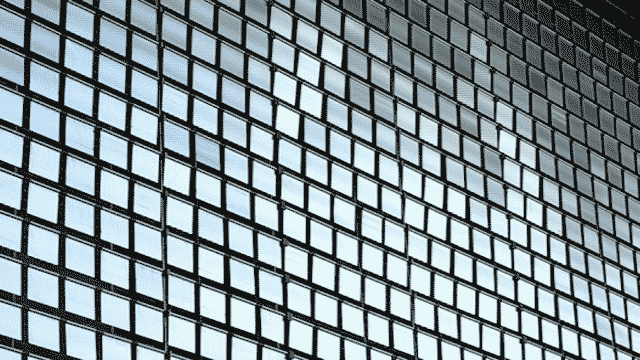

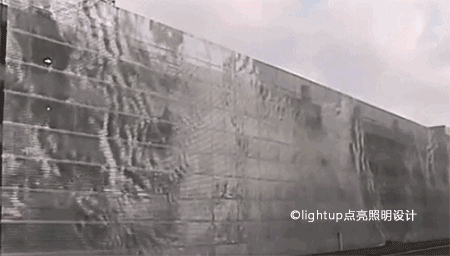

▲wind veil
▲wind veil
▲wind veil
風鈴幕墻其他案例解析
上海龍湖天鉅展示區，本項目做為顓橋地塊的展示區，外立面采用通透的玻璃幕墻與金屬色風鈴幕墻相結合，軸線西側采用光面和亞光面（詞條“亞光面”由行業大百科提供）摩卡石石材開放式錯縫拼接，主入口采用向里層層疊退的疊禮門。旨在打造傳承人文意蘊，營造都市書院的氛圍。
<

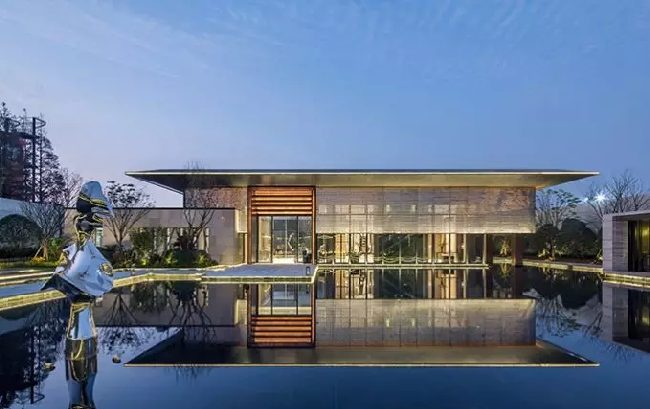

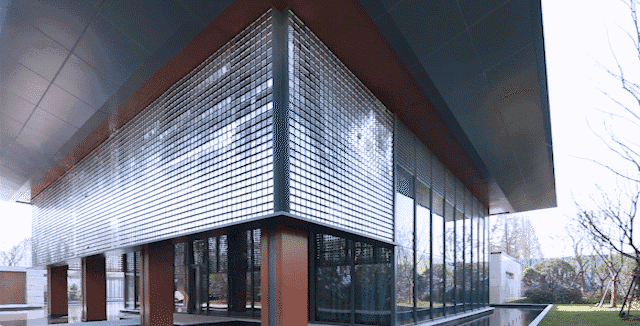

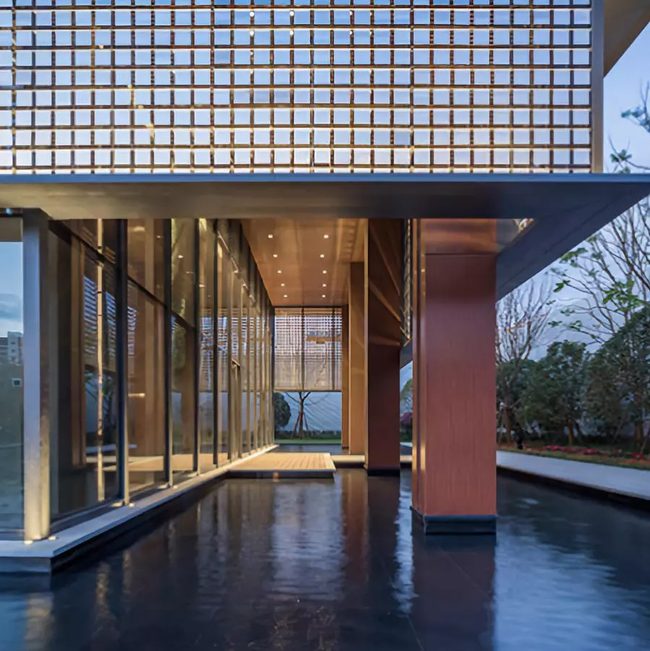

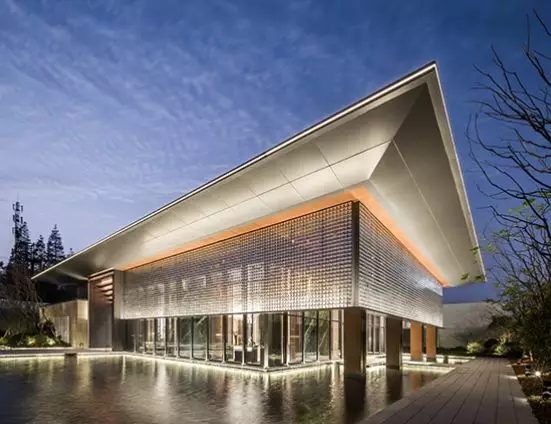

▲上海龍湖天鉅展示區
▲上海龍湖天鉅展示區
▲上海龍湖天鉅展示區
▲上海龍湖天鉅展示區
▲上海龍湖天鉅展示區細節
風鈴幕墻系統方案考慮：
建筑師想通過可以在空中隨風飄舞的風鈴幕墻，與波光粼粼的景觀水面相結合，打造新加坡金沙酒店外立面blingbling、風吹來時微弱清脆的風鈴聲的效果。
關于新加坡金沙酒店外立面的風鈴片大小、間距，進行了兩種方案的對比：
(1)風鈴片大小為160x160mm，間距40mm。
(2)風鈴片大小為120x120mm，間距30mm。
最終確定風鈴片大小為120x120mm，間距30mm。
▲新加坡金沙酒店風鈴幕墻效果

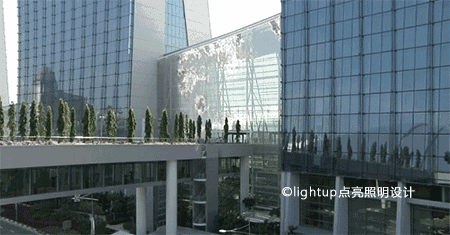

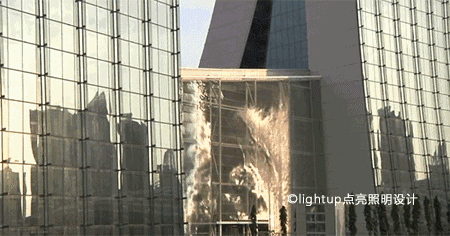

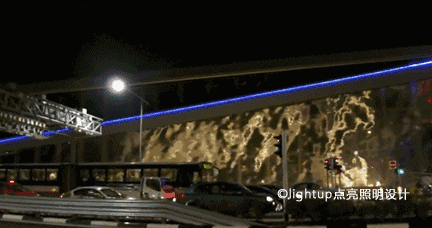

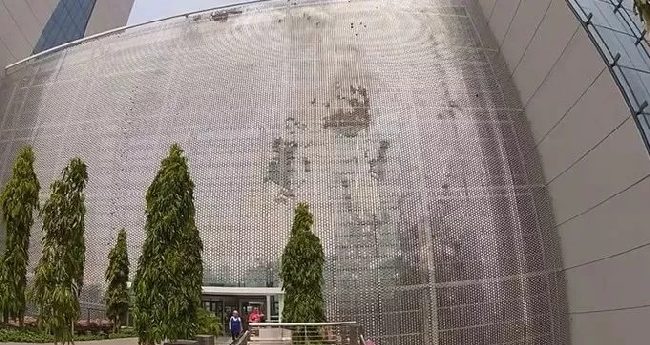

▲Wind Arbor, Rain Oculus and Tipping Wall- The Art of Ned Kahn at Marina Bay Sands, Singapore
▲Wind Arbor, Rain Oculus and Tipping Wall- The Art of Ned Kahn at Marina Bay Sands, Singapore
▲Wind Arbor, Rain Oculus and Tipping Wall- The Art of Ned Kahn at Marina Bay Sands, Singapore
風鈴幕墻系統構造設計：
本項目南立面風鈴幕墻后為豎明橫隱玻璃幕墻，系統上考慮將風鈴幕墻的龍骨連接在玻璃幕墻的立柱上，即通過8mm的不銹鋼轉接件連接幕墻立柱與風鈴幕墻定制的異形角鋼（詞條“角鋼”由行業大百科提供）龍骨，風鈴片不銹鋼機制螺釘進行左右限位，并且通過螺釘與風鈴片開孔的配合進行風鈴片擺動角度的限位。風鈴片采用120*120*0.8mm陽極氧化鋁合金板。
<

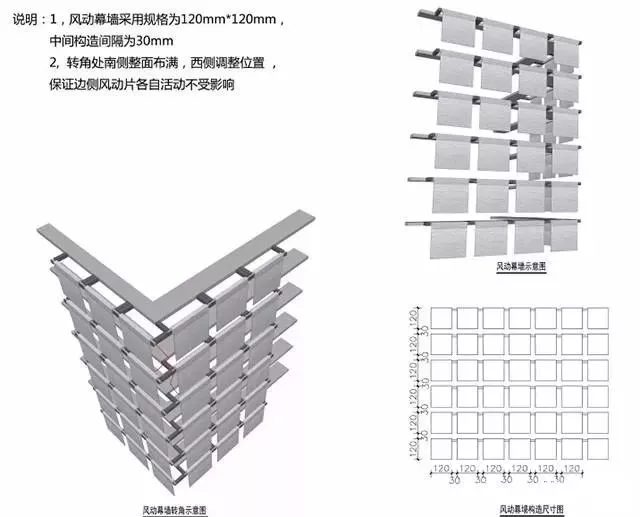

▲結構圖
<

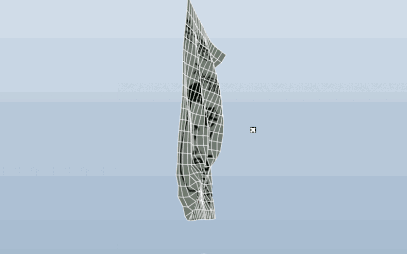

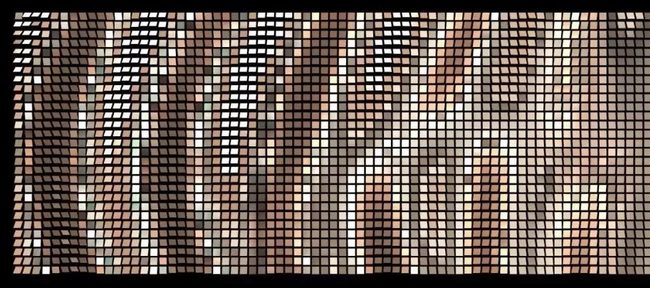

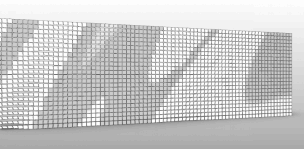

▲電腦模擬圖
▲電腦模擬圖

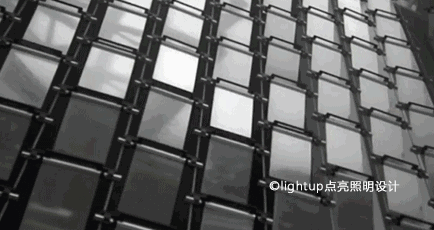

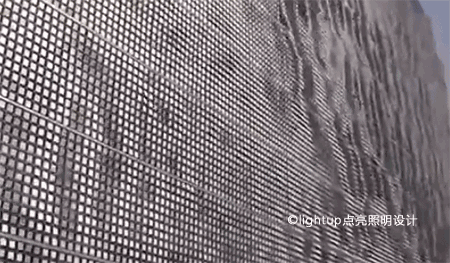

▲風鈴幕墻細節
▲風鈴幕墻細節
與各專業交接注意事項：
(1)與內裝交接：
圖紙?jiān)O(shè)計過程中提前考慮內裝吊頂高度是否影響外立面開窗、百葉，考慮幕墻下口與內裝地面的交接處理。
(2)與景觀交接：
圖紙?jiān)O(shè)計過程中提前考慮幕墻下口與室外側景觀的交接，考慮室外景觀的完成面高度，并建議多方會議確定界面劃分。
(3)與泛光照明交接：
由于幕墻外立面上的亮化照明固定方式、點位、排線與幕墻系統通常緊密相關，照明設計應在前期介入，與幕墻系統設計同步考慮，一體設計。并后期進行與泛光照明單位的交接會議，避免施工時造成遺漏。

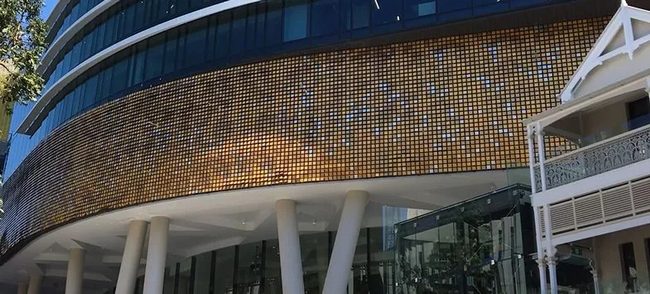

▲澳洲某項目風鈴幕墻效果

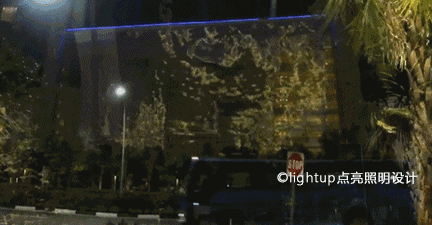

▲Marina Bay Sands Singapore's Art Path - Wind Arbor Art Installation by Ned Kahn
▲Marina Bay Sands Singapore's Art Path - Wind Arbor Art Installation by Ned Kahn
另外，對于建筑及結構需要幕墻配合調整的部位，在招標圖提供后集中匯總后提給施工圖設計單位進行變更調整。施工圖院根據幕墻要求調整的變更單及時審核，避免造成施工影響。
幕墻作為建筑外立面的呈現形式，其設計、加工、安裝都是幕墻品質控制流程中缺一不可的工序。在這三道工序中，我認為有一個環節在根本上決定了幕墻的優劣，它就是幕墻系統設計——幕墻設計的重中之重。
▲Wind Arbor, Rain Oculus and Tipping Wall- The Art of Ned Kahn at Marina Bay Sands, Singapore
系統設計需要遵循建筑風格、造型，兼顧安全性、經濟性、性能設計、功能設計，考慮幕墻分格、不同材料的交接、收邊收口、防火防雷、板塊維護等，并與方案建筑師、結構、燈光、景觀、室內精裝等專業充分協商，在此基礎上合理選擇構造并確定幕墻系統。
關于建筑大師摩西·薩夫迪
摩西·薩夫迪(Moshe Safdie)是領先的建筑師、城市規劃師、教育家、理論家和作家。是一位以改變?nèi)祟?lèi)與自然對話方式為夢想的設計大師，在行業內頗具影響力，榮獲眾多專業及社會榮譽，其中包括加拿大國家最高榮譽獎?wù)拢幽么蠡始医ㄖ䦷焻f(xié)會金獎，美國建筑師協會(AIA)2015年度金獎。

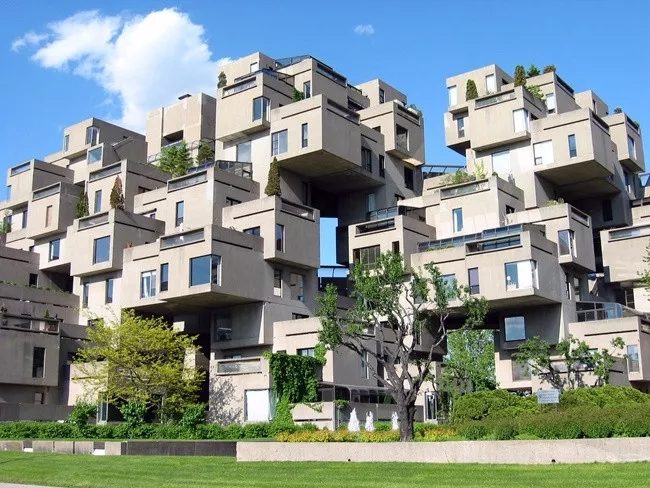

▲海碧臺(Habitat)
▲蒙特利爾地標建筑“棲息地67”
<

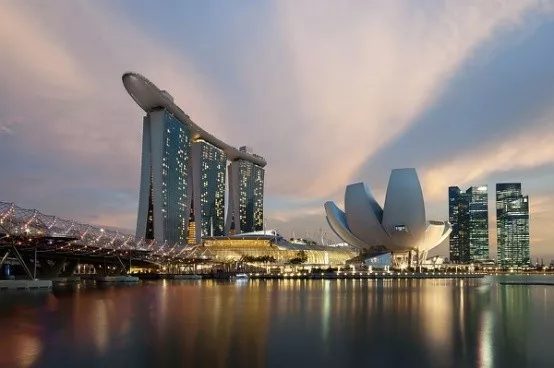

▲新加坡濱海灣金沙酒店

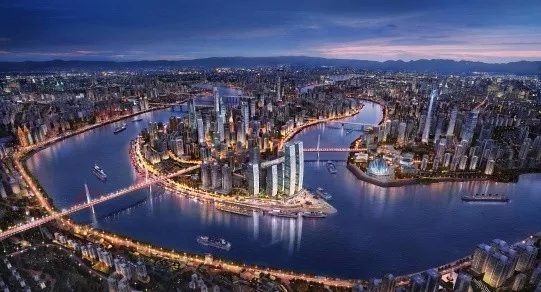

▲重慶來福士廣場
