中國刺繡一直伴隨著人類文明的發展，書寫著華夏民族的歷史淵源，這當中有漢繡、傣繡、錫繡……當然還有色彩鮮艷、富麗堂皇的廣州繡，又稱為“粵繡”。
造型獨特!萬達在中國各地的秀場
如此璀璨的文化瑰寶，如何讓他們與建筑、與幕墻有機的結合呢?設計師的創意與智慧總是無窮盡的，您知道嗎，萬達集團在中國許多的城市，結合當?shù)氐摹按汤C特色”，建設了很多世界頂級的舞臺秀，他們有一個時尚的名字——“秀場”。(“秀”是英文“Show”音譯，多指現場演出之意)
觀摩一行來到廣州萬達城秀場項目現場
2019年10月27日，在金剛幕墻集團有限公司王生總工程師、王庚棟經理、楊雙妹助理的陪同下，中國建筑金屬結構協會鋁門窗（詞條“門窗”由行業大百科提供）幕墻分會董紅會長、中國幕墻網雷鳴主編一行，來到“2019-2020年度中國門窗幕墻行業‘我最喜愛幕墻工程’評選”入圍項目——廣州萬達城秀場，進行了深入的現場觀摩考察和技術交流。
日出江花紅勝火，春來江水綠如藍的“秀場”全景
廣州萬達文化旅游城秀場項目(以下簡稱：“秀場”)，又叫粵秀，位于廣州市花都區花城街羅仙村，平步大道以北，鳳凰北路以西，是國際演藝大師弗蘭克·德貢先生以“石頭記”為主題，傾心打造的高科技舞臺秀，更是廣州萬達文化旅游城的核心項目。

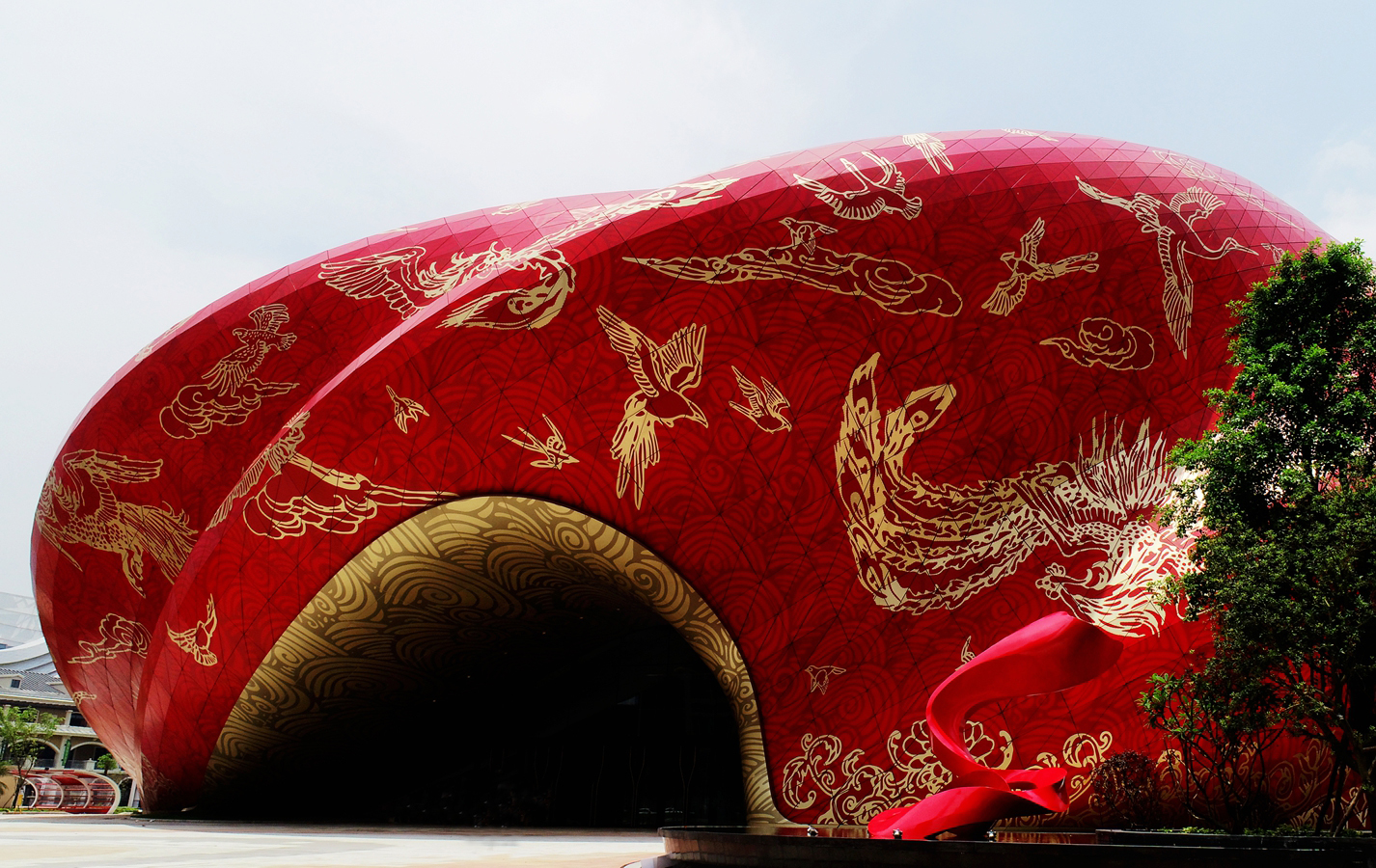

廣州秀場造型獨特，外形如同飄動的紅色綢緞
“秀場”的幕墻系統主要有異形鋁板幕墻、玻璃幕墻、涂料、門等，幕墻總面積約31000平方米(其中包含涂料11299平方米)，項目的總高度為30.65米，外立面為扭轉雙曲形狀，主要由圖案各異的“三角形”彩繪鋁板構成，整體猶如飄動的紅色綢緞。目前該項目的幕墻已全面完工，并順利通過了工程驗收。
中國紅“粵秀”，必然是廣州萬達城的一顆明珠
“粵秀”項目第一觀感構圖飽滿、繁而不亂，遠看非常醒目，近看又精細非常，沖孔的鋁板+錯綜復雜的測量放線，當真是一針一線的為建筑“繡”出了一件色彩鮮艷、富麗堂皇的外衣……
面對如此復雜的“外衣”，金剛幕墻“秀場”項目團隊以“承接一個工程、打造一個精品”的理念為指導，編制了全面、詳細的施工方案，組織技術精湛的施工團隊，堅持“技術引路、樣板先行”的原則，采用先進的專利技術，對施工的全程進行精準的把控。
在金剛幕墻位于廣州天河區的新辦公大樓會議室，王生總工程師率相關設計、施工團隊負責人，向董紅會長一行介紹了項目的詳細情況。
“秀場”因其造型獨特、結構復雜，金剛幕墻團隊全程采用BIM（詞條“BIM”由行業大百科提供）參數化建模，利用犀牛+grasshopper 參數化平臺，以幕墻基礎模型(原始表皮或分格等)為基礎，將構件（詞條“構件”由行業大百科提供）參數的輸入數值與模型的設計數值 ( 長度、角度、空間位置關系等 ) 進行關聯。并確定各種幕墻構件之間邏輯關系，利用尺寸驅動快速生成1：1幕墻構件BIM三維模型。以模型中的信息作為數據源，經過邏輯的處理及分析，自動生成零件(幕墻面板，龍骨等)的數據。
“秀場”BIM建模示意圖
同時，通過調用Grasshopper中的Excel 接口，自動可以生成提供的材料清單Excel，并將所需面板或零件編號、材質、尺寸，圖號等加工數據信息自動輸入，從而完美的解決了復雜類幕墻的設計及下料的問題，同時提高設計的效率及準確性。
金剛幕墻“秀場”項目放線分區示意圖
“秀場”幕墻造型為雙曲異形結構，飾面幕墻不斷變化，對幕墻的放線要求極高，同時需實測鋼結構的三維坐標，鋼結構偏差報告提供給設計，作為幕墻面調整依據。
廣州“秀場”項目觀摩現場
針對此特點，金剛幕墻采取在各級測量控制點，利用全站儀進行三維坐標放樣，找出龍骨及面板定位點，保證測量和施工的精度符合規范要求。測量放線的精度，直接影響到整個幕墻的安裝精度，關系到整個工程的施工質量，本工程測量放線打點數量達到3萬多個，成為現場施工中最關鍵的工序。
廣州“秀場”項目局部特寫照片
針對上述難題，結合金剛幕墻以往類似工程的施工經驗，“秀場”項目團隊采取一下措施解決：
1、將四個施工區分為八個放線區，本工程建筑高空作業面高度超過30米，作業面積大。單靠在地面上測量是無法完成的，所以必須在屋面搭設測量平臺，平臺搭設必須和控制點通視，采用后方交會，對屋面進行控制。測量過程中風、光、施工中的震動對測量實施都產生一定的影響，所以平臺搭設必須牢固，每2個小時交會一次并作記錄，在過程中減小誤差。大風、雷雨、雨霧、昏暗等天氣不能進行測量工作;
2、在幕墻的首次測量放線之后的兩周內每隔3天再對幕墻關鍵控制點進行復核，收集相關數據，結合BIM系統做出相應的調整，為后續下料及安裝提供數據支持;
廣州“秀場”現場放線照片
3、為避免環形放線最后造成閉合時的累計誤差，各區按上述方式再進行細分區放線，各放線區的結合點再進行二次測量放線，同時為避免全站儀各自偏差不同造成的放線誤差，對項目使用的所有全站儀每天進行統一檢測，保證各全站儀正負偏差相同。
“秀場”鋁板幕墻為異形幕墻，板塊數量多(共14667件)、板塊規格大、結構復雜且異形，同時板塊之間需要對紋、接縫，任何細小的誤差，都會被累積放大，最終導致幕墻達不到預期的效果。
廣州“秀場”項目局部特寫照片
針對上述難題，金剛幕墻結合以往類似工程的施工經驗，秀場團隊采取一下解決方案：
1、采用了《一種無龍骨幕墻》的發明專利，各鋁板面板通過連接件固定在節點板上，節點板又通過支架與建筑主體鋼結構連接，實現幕墻中鋁板面板在建筑主體表面上的固定。
《一種無龍骨幕墻》的發明專利
同時，鋁板面板的連接件設置了萬向調節裝置，可實現鋁板的角度方向的調節，保證六塊板塊之間的對縫及接紋。
幕墻系統核心技術——多維調節支座
2、鋁板安裝過程中全程采用三維坐標定位，利用已經放樣完成的坐標點進行鋁板鋼龍骨定位焊接，并復核尺寸，鋼龍骨定位完成后，質檢人員檢查無誤后方可進行滿焊固定，鋁板面板安裝前要進行編號及圖案挑選，無誤后方可安裝，安裝完成后校核、調整。
廣州“秀場”項目現場施工照片
3、堅持“技術引路、樣板先行”的原則，秀場團隊在大面施工前，另?yè)駡?chǎng)地進行了實體樣板的安裝，把設計、加工、安裝過程中的技術問題在樣板施工過程解決掉。
“技術引路、樣板先行”，秀場樣板局部效果
項目總結：
1、BIM技術：利用犀牛+ grasshopper 參數化平臺進行參數化建模設計、自動生成構件加工圖及數據、3D模擬施工;
2、花紋圖案深化設計技術：通過grasshopper參數化模塊生成花紋填充圖案加工圖，按1:1生成花紋圖案紙便可保證圖案的精度。
3、多重放線技術：放線平臺的設置，對骨架安裝、面板安裝、安裝后校核等工序均進行測量打點，以保證施工精度。
4、支座多維調節技術：根據鋁板幕墻的造型，鋁板連接支座進行多方向的定位調節，確保板塊安裝的精度。
5、專利、工法應用創新：充分應用無龍骨金屬幕墻發明專利技術及工法，進而挖掘、研發新型技術與工藝，為順利的完成項目保駕護航。
廣州萬達城“秀場”項目全景
中國幕墻網工程庫gck.alwindoor.com正式收錄廣州萬達城秀場工程，敬請關注對該工程進展、幕墻技術、材料應用等相關資訊的動態更新！
廣州萬達城秀場
廣州萬達城秀場（又稱“粵秀”）位于廣東省廣州市北部副中心花都區，總建筑面積5.0萬m2，幕墻面積約30445平方米（其中包含涂料11299平方米）總高度：30.65M。建筑物性質為公共建筑。幕墻包括框
金剛幕墻“秀場”項目團隊，通過科學的組織管理、創新的幕墻技術、高超的施工能力以及精細的質量把控，傾力打造出了又一個中國超級幕墻工程精品。
