百葉廣泛應用在暖通空調系統和建筑幕墻系統，也是構成其基礎的一部分，但是在實際應用中往往被忽略或者沒有給出足夠的時間設計和恰當?shù)目紤]，多數工程僅進行簡單的引用。針對此種情況，總結正確選擇百葉的方式以及百葉應用中出現的問題，本文對百葉應用中出現的問題和如何正確選擇百葉，進行了初步總結供廣大初學者參考。
百葉按照構造、百葉片固定形式、形狀、材料、特性等多種分類方式，在此按照性能簡單分有下列幾種百葉：普通通風百葉、防雨防雨通風百葉、消聲通風百葉，防沙通風百葉等。其中普通普通通風百葉和防雨通風百葉應用量最為廣泛，而且兩者之間在選擇方式上具有通用性。
根據在實際工作中遇到的問題，主要從百葉的基本選擇、百葉細節設計和百葉常見的一些誤區和大家探討。
(一)百葉的基本選擇
在歐美等發達國家，百葉通常是有專業供應商提供，每一款百葉都有詳細的信息供客戶選擇使用。為了方便讀者理解在此介紹兩個基本概念。
1：壓力降是指氣流通過百葉片時兩側的壓力差值;
2：通風面積(自由區面積)是指氣流能穿過百葉的最小面積。對普通矩形百葉它通常被描述為中間所有兩相鄰百葉最小距離之和加上頂端百葉片到百葉頂框最小距離再加上底端百葉片到底框最小距離的總和，乘以兩邊框之間最小的距離所得的乘積。
下面簡單介紹一下如何在種類繁雜的百葉系列中遴選適合自己需要的百葉的步驟。
1，確定空氣流量，空氣流向和最大空氣壓力降。這些數據通常有招標文件或者是機電氣程提供相應的數據;
2，在氣流阻力圖上，在需要的靜態壓力降坐標上畫一條水平線，直到與進氣或者排氣曲線相交。在交叉點，畫一條向下的直線直到自由區流速坐標軸。得到于壓力降相對應的自由區流速。

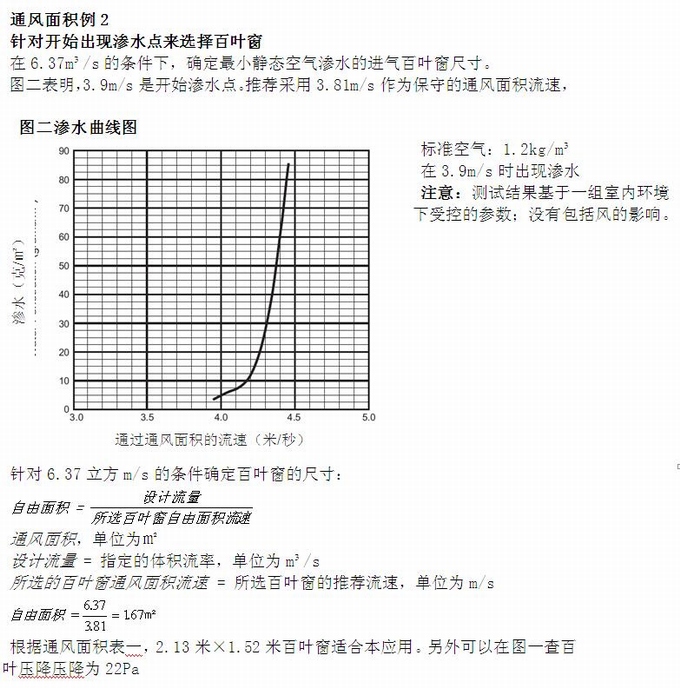

3，檢查滲水圖，以確保上步確定的自由區流速小于水的滲透速度的起點。
4，由空氣流量除以上步確定的自由區流速，計算出百葉所需的通風面積，

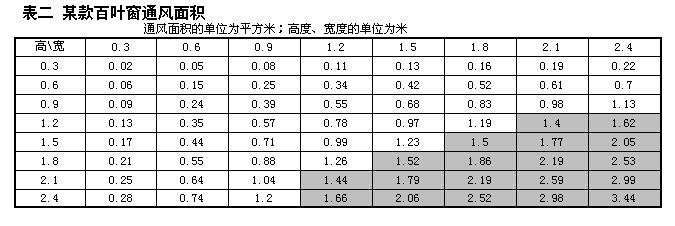

5，去查通風面積表，并選擇一個通風面積等于或大于第4步中計算值的百葉。可能同一個通風面積對應兩種或者以上的百葉尺寸。根據自己的需要確定百葉的寬和高度。
根據百葉性能的要求，選擇百葉的方法也不盡相同，本文選擇了三個經典的案例供大家參考，具體請參考附錄。需要特別說明的是此選擇方法是沒有考慮防鳥網等因素的影響，因此建議實際采用的百葉面積應在此基礎上乘以1.2~1.4的系數，確保滿足通風的需求。
(二)百葉細節設計

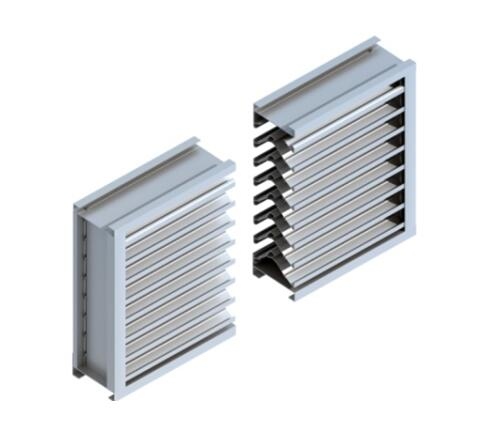

1 百葉片的截面造型決定其性能。江河防雨通風百葉片整體造型設計成流線型以降低風阻，兩端設有集水糟，其目是收集進入百葉的水并使從兩邊框排出，這樣避免百葉的“瀑布”現象減少滲水水源。百葉邊框設有內凹槽，并設有多個格柵（詞條“格柵”由行業大百科提供）似的“翼”確保各層百葉的氣流連通。
2 百葉后防鳥網/防蟲網。常見的防蟲網/防鳥網材質有不銹鋼（詞條“不銹鋼”由行業大百科提供）和鋁等材質，網的表現形式有編織網和拉伸網。根據AMCA標準500的要求，百葉測試都是在不安裝防鳥/蟲網的情況下進行測試的，所以廠家提供的百葉通風性能是沒有考慮防鳥/蟲網的，正常情況下它對百葉的通風性能有大約20%-40%的影響。如果沒有特殊要求建議百葉后不安裝防鳥/蟲網。然而實際應用的工程中，大多數百葉都安裝了防鳥/蟲網，因此建議防鳥網的網孔尺寸要大一些(10mm)，并且要定期清理防鳥/蟲網，盡可能減少它對百葉性能的影響。
3 百葉片連接方式。江河防雨通風百葉自身采用機械連接，這是最常見的鋁合金百葉連接方式之一，此連接方式方便簡單，利于車間加工組裝。對于有颶風特殊要求地區，可以推薦更為牢固的連接方式例如焊接。另外百葉跟幕墻系統配合使用時，請注意不推薦使用拉鉚釘固定連接角碼，以免鋁角在受力情況對鉚釘產生上撬的拉力。
4百葉的表面處理形式。常見的表面處理有聚酯，陽極氧化（詞條“陽極氧化”由行業大百科提供），粉末噴涂，氟碳噴涂（詞條“氟碳噴涂”由行業大百科提供）等處理方式。它跟幕墻用擠壓鋁型材處理方式基本一樣，在此就不贅述。需要注意的是，百葉的表面處理形式是影響報價的一個比較關鍵的因素，因此我們要綜合考慮具體工程的特點進行推薦使用。
(三)百葉常見的誤區
1：百葉的通風面積百分比(開口率)和百葉的通風系數
百葉的通風面積百分比是反映百葉片疏密程度的物理指標，而通風系數是反應百葉的通風性能的指標。對于同款百葉來說，通風面積百分比大的百葉通風系數也高。但是不同款百葉通風面積百分比的大小不能反應它們通風量的高低。以江河防雨通風百葉為例，尺寸為1220mmX1220mm，它的通風面積百分比約為50%而其通風系數為0.33。在實際應用中百葉的通風面積百分比結合壓降結合確定百葉窗是比較常見的方法。不過我們要先能甄別招標文件對百葉的要求，根據要求選擇適合的百葉。
2：靜態防雨性能
靜態防雨性能表中顯示的數據是基于AMCA標準測試的。實驗是把1220mm×1220mm的百葉窗安裝在一堵墻上，在墻處模擬一定量的雨量往下掉.測試多大風速下雨水可以滲入到室內。此僅在實驗條件下，沒有考慮自然條件下實際雨量的大小，百葉安裝位置，以及墻面風壓等因素的影響。該AMCA測試類似于一個溫和的不至于影響人的睡眠的春雨。不幸的是，許多暴雨要比測試條件更猛烈。也就說明即使按照靜態防雨性能選擇了正確的百葉，也一樣會滲透進雨水。
3：動態防雨性能

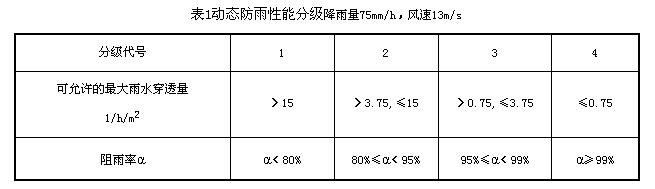

動態防雨性能是衡量百葉防雨性能的一個重要指標。一般是要求在75mm/h的降雨量和13m/s的風速下，百葉的阻雨率或者防雨等級。但是不能籠統的說在這個條件下百葉阻雨效率是多少或者防雨等級達到幾級，還有一個重要的因素就是百葉的進氣量(出氣量)或者穿過核心區風速。假如我們把一個百葉安裝在狹小的封閉的洞口上，把另外一個相同的百葉安裝在具有“過堂”風的洞口上，在相通的測試條件下，百葉的滲水量是不同的。不同的風速對應的動態防雨性能等級也是不一樣的。
一般情況下都是要求核心區風速3.0m/s或者3.5m/s情況下，對防雨百葉的阻雨效率或者達到的防雨等級提出要求。
4 關于防雨等級的選擇
怎么選擇適合工程的防雨百葉，要綜合考慮工程的需求、應用和成本問題。我們?cè)賾?yīng)用中遇到一些顧問要求100%防雨效率，其實這是很不合理也是沒有必要的，因?yàn)榉烙晖L(fēng)百葉需要保證兩個重要的指標，一個是通風性一個是防雨性能，而兩者此消彼長的關系，需要綜合權衡。
一般情況推薦為，針對靜態雨水防護要求非常高的應用(例如電氣開關所在的區域)，可選性能等級4(1到0.99效率)的百葉。這種選擇可能就要犧牲一部分通風性能。針對滲水防護較高的，少量的滲水可以忽略，或是偶爾的清理工作問題不大的話(例如帶有防滴型電機的水泵或風機所在的區域)，那么推薦使用等級3(0.989到0.985效率)的百葉窗。針對大多說工程而言，首先是關注是通風性能而后再是百葉的防雨性能，防雨等級為2(防雨效率在 80%-94.9%)的百葉，其綜合性能(通風性能+防雨性能)相對而言比較優良，在實際工程應用中也是選擇最為廣泛的。因此在要根據需求正確合理的選擇百葉是關鍵。

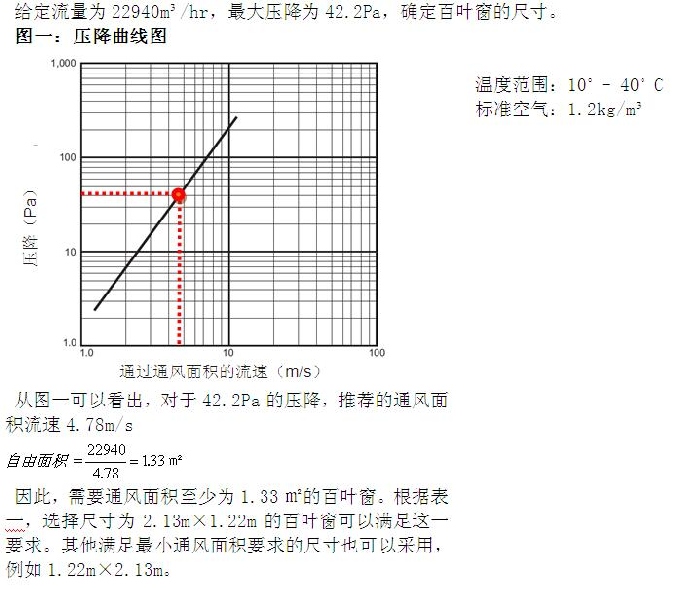

例1 ：針對空氣性能壓降的百葉窗選擇

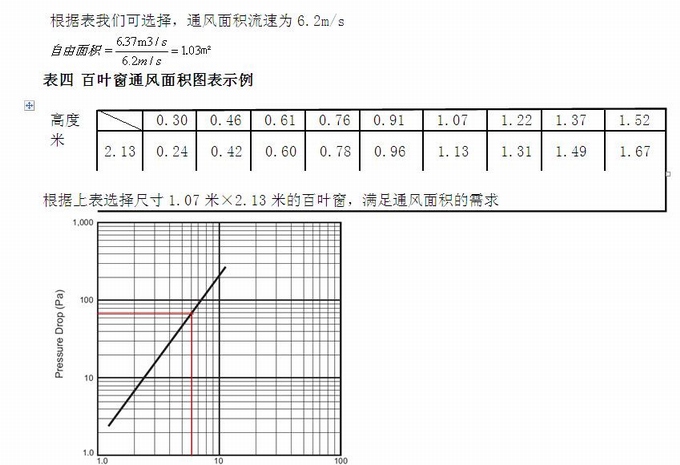

例3針對動態防雨性能的百葉窗選擇
要求6.37m³ /s流速，等級B(95%效率)的額定值。最大壓降為50Pa

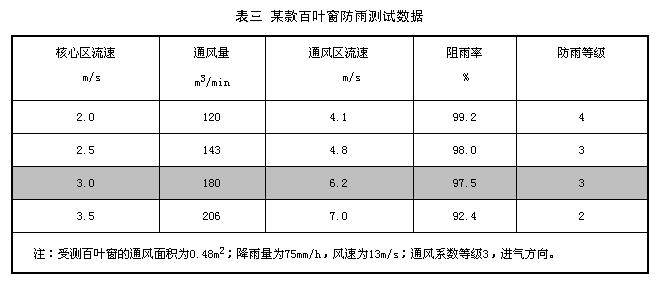

制造商提供的典型信息如表三所示。

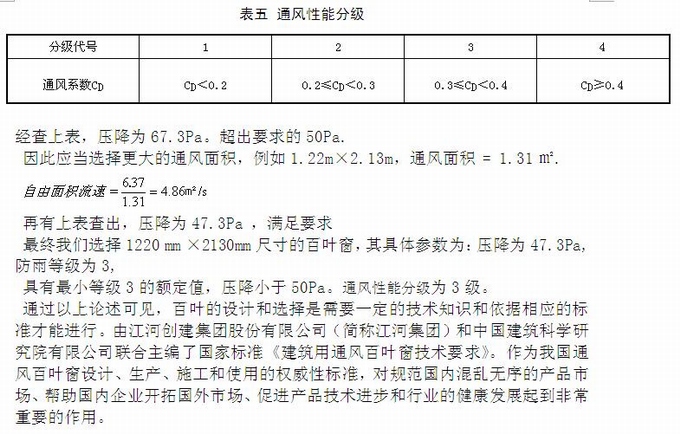

通過以上論述可見，百葉的設計和選擇是需要一定的技術知識和依據相應的標準才能進行。《建筑用通風百葉窗技術要求》作為我國通風百葉窗設計、生產、施工和使用的相關標準，對規范國內混亂無序的產品市場、幫助國內企業開拓國外市場、促進產品技術進步和行業的健康發展起到積極的促進作用。
