一、傳統濕貼工藝的主要弊端
八十年代初，無論建筑物外墻，還是內墻的石材石材飾板安裝，均采用墻面加鋼筋網片，用銅絲固定板材（詞條“板材”由行業大百科提供），分層灌注水泥沙漿粘貼的舊工藝。該工藝用于外墻面有許多弊病，不僅因水泥沙漿粘貼板材后碳酸氫鈣析出(泛白霜)和出現水漬，使墻面石材變色，形成色差，污染墻面;而且還由于溫度變化等原因，易造成墻面空鼓（詞條“空鼓”由行業大百科提供）、開裂、甚至脫落等質量通病。
如：如太原市天龍大廈的外墻面裝飾，選用600X600mm的磨光濟南青花崗巖板材，盡管在安裝過程中采用了環氧樹脂膠（詞條“環氧樹脂膠”由行業大百科提供）勾縫等措施，但在完工1年多后依然出現出現泛白、變色現象，而且部分空鼓、開裂。
為此，大廈只得采取加固措施，在每塊花崗巖板材上打φ8的兩個孔，孔深為10cm，上斜角度為15°;釘φ6.5cm鋼筋銷釘,灌環氧樹脂膠,并于加固后重新進行了清洗。如此處理后，雖花崗巖飾板得到了加固，但外觀效果仍不理想。再如太原市金融大廈裙樓的花崗巖外墻，同樣由于采用濕貼工藝，竣工不久即逐步出現泛白、變色、空鼓、開裂等現象。
二、石材飾板干掛法的原理及主要技術
石材干掛法又名空掛法。該方法以金屬（詞條“金屬”由行業大百科提供）掛件將飾面石材直接吊掛于墻面或空掛于鋼架之上，不需再灌漿粘貼。其原理是在主體結構上設主要受力點，通過金屬掛件將石材固定在建筑物上，形成石材裝飾幕墻。適用于建筑高度不大于30m，非抗震設計或抗震（詞條“抗震”由行業大百科提供）設計不大于7度的建筑石材幕墻工程.
優點1：是可以有效地避免傳統濕貼工藝出現的板材空鼓、開裂、脫落等現象，明顯提高了建筑物的安全性和耐久性（詞條“耐久性”由行業大百科提供）;
優點2：可以完全避免傳統濕貼工藝板面出現的泛白、變色等現象，有利于保持幕墻清潔美觀;
優點3：.在一定程度上改善施工人員的勞動條件，避免濕作業，少受氣候變化影響，節約冬施、雨施費用，也有助于加快工程進度。
干掛石材幕墻作為一種新型安裝工藝，在美觀、耐久、不易變色及平整度上都達到了一個新的水平。它克服了石材傳統濕貼方法的缺陷，在大型民用建筑外墻面裝飾中得到日益廣泛的應用。
近年來，石材飾板干掛工藝得到發展推廣，目前，各地個工程石材干掛的具體做法不盡相同。接下來中國幕墻網ALwindoor.com將為您詳細解讀：
掛件與主體結構的固定技術而言，主要有兩種方法：
1、凡屬剪力墻結構，可通過膨脹螺栓或預埋鐵件直接將掛件固定。
2、凡屬框架輕墻結構，因墻體不能直接固定掛件，需要通過安裝金屬骨架使掛件固定;就金屬骨架的用料區分，主要有型鋼（詞條“型鋼”由行業大百科提供）骨架和鋁材（詞條“鋁材”由行業大百科提供）骨架兩種，前者造價低，但需作鍍鋅（詞條“鍍鋅”由行業大百科提供）和防腐（詞條“防腐”由行業大百科提供）處理，后者因需使用加厚或飛機用材而造價較高。
干掛石材(開槽式)方鋼
干掛石材(槽鋼)
干掛石材(角鋼)
蝴蝶型掛件、T型掛件、角碼(不銹鋼（詞條“不銹鋼”由行業大百科提供）)
從板材的固定方法來看，也主要包括兩種：
插銷式：

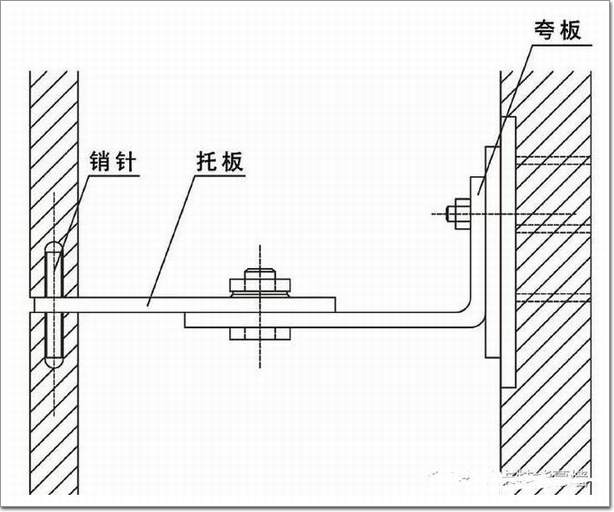

通過專業的開孔設備，在石材板棱邊精確加工成一條圓孔，將銷針植入孔中，通過連接件將石材板固定在龍骨上。主要構件（詞條“構件”由行業大百科提供）有銷釘、托板、螺栓、墊板和角鋼，各構件的型號視石材自重、地區風載和地震載荷計算確定，其結構是：先將角鋼用螺栓固定于骨架或墻體上，并將托板與角鋼固定，石材通過銷釘與托板連接。該掛件可使板材在小范圍內作上下前后調節，以確保板縫的均勻與板面的平整。由于在石材板棱邊開孔，容易崩邊，石材板損耗大，施工工藝復雜，現已被淘汰，基本不采用。

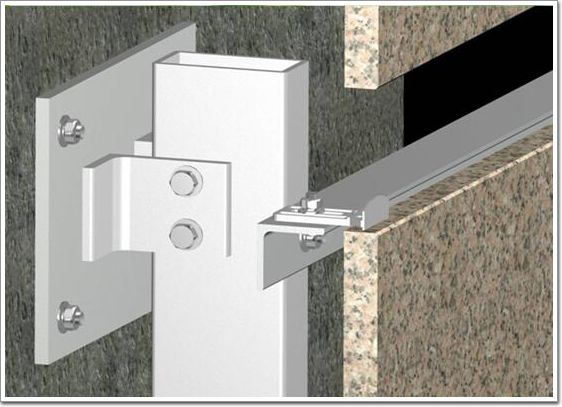

背栓式：傳統作法也叫開槽式，通過專業的開槽設備，在石材板棱邊精確加工成一條凹槽，將掛件扣入槽中，通過連接件將石材板固定在龍骨上，目前采用最多的一種方式。
而更先進的工法是通過專業的開孔設備，在石材板背面精確加工里面大、外面小的錐形圓孔，把錨栓（詞條“錨栓”由行業大百科提供）植入孔中，擰入螺桿（詞條“螺桿”由行業大百科提供），使錨栓底部完全展開，與錐形孔相吻合，形成一個無應力的凸型結合，通過連接件將石材板固定在龍骨上。也稱無應力錨固式干掛，具體做法是一組底部拓孔錨栓通過凸形結合和石材連接并有金屬框架支撐，它在安全性、耐久性、方便性方面有教大優勢。
不銹鋼掛件
不銹鋼掛架橫剖
T型不銹鋼掛件
鋁合金掛件
鋁合金掛件
鋁合金掛件
通槽
背栓式
按石材拼縫的處理方法分：
1、不離縫，板材之間系自然連接，該方法的缺陷是易使板材因溫差導致的伸縮受限，在外墻面中不宜廣泛采用。
2、離縫，板材縫隙通常為5~8mm，一般以泡沫膠條均勻填充，用耐侯硅酮膠密封。
備注：立柱考慮溫度應力（詞條“溫度應力”由行業大百科提供）的影響，每6米斷開，中間設15mm的縫隙。
石材石板（詞條“石板”由行業大百科提供）干掛法的主要優點有三：
1、可以有效地避免傳統濕貼工藝出現的板材空鼓、開裂、脫落等現象，明顯提高了建筑物的安全性和耐久性;
2、可以完全避免傳統濕貼工藝板面出現的泛白、變色等現象，有利于保持幕墻清潔美觀;
3、在一定程度上改善了施工人員的勞動條件，減輕了勞動強度，也有助于加快工程進度。
三、干掛石材幕墻材料的選擇

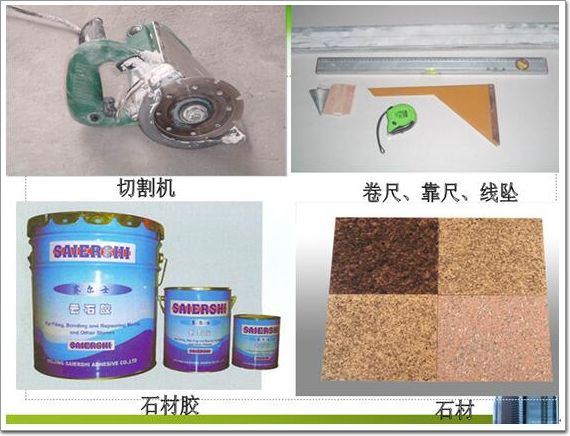

石材選擇：常用的外墻干掛石材以花崗巖為主，品種主要有芝麻白，黃金麻，黃銹石，櫻花紅等。主要的加工表面以荔枝面、火燒面、光面為主。石材色差是石材干掛外觀效果的最主要影響因素之一。在施工過程中應盡量挑順色進行鋪裝，以免影響整體美觀。
為了色彩勻稱，一個工程要使用同一礦脈石材，一個部位要選用同一荒料，確保色差符合要求;符合《天然花崗石建筑板材》中的優等品的要求。放射性符合《天然石材產品放射防護分類控制標準》的要求。
膠粘劑（詞條“膠粘劑”由行業大百科提供）的選擇：主要選用云石膠或AB干掛膠
云石膠的基料是不飽和樹脂，配以固化劑，組成雙組分膠粘劑。其特點是凝膠快，固化時間短，粘接強度較高，可低溫(-10)固化。在常溫下，經過調整配方，可在5分鐘左右固化。
AB干掛膠的基料為環氧樹脂（詞條“樹脂”由行業大百科提供），配以固化劑，組成AB雙組分膠粘劑，目前的干掛膠一般A：B=1：1。通常情況下，AB干掛膠在低溫下(10度以下)，固化緩慢，若要提高固化速度則成本較高。AB干掛膠完全固化后其耐久性大大優于云石膠，但成本高于云石膠。
結構型材（詞條“型材”由行業大百科提供）及密封膠的選擇
根據抗震要求，與主體焊接的連接件采用Q235(Q345/Q390/Q420)低碳鋼，其化學成分、機械性能應符合國家標準規定。其余所有掛件采用不銹鋼板加工制成，掛件要有承載抗剪及撓度試驗。焊條采用E4303(E50)碳鋼（詞條“碳鋼”由行業大百科提供）焊條，焊條應符合國家標準。
石材飾面接縫處的防水處理采用硅酮耐候密封膠嵌縫（詞條“嵌縫”由行業大百科提供）。嵌縫之前先在縫隙內嵌入柔性條狀泡沫聚乙烯材料作為襯底，以控制接縫的密封深度和加強密封膠的粘結力。
四、干掛石材幕墻的主要工序與施工方法
(1)結構偏差實測
偏差實測采取經緯儀投測與垂直、水平掛線相結合的方法;測量結果及時記錄并繪制實測成果，提交技術負責人。實測結構的偏差，對結構的修整、設計的排板及板材加工等工作具有非常實際的指導意義。
(2)放線
外墻面水平線以設計軸線為基準。要求各面大墻的結構外墻面在剔除脹模墻體或修補凹進墻面后，使外墻面距設計軸線誤差不大于lcm。
放線的具體原則是：以設計各內墻軸線定窗口立線，以各層設計標高+50cm線定窗口上下水平線，彈出窗口井字線并彈出型鋼龍骨位置線。每個大角下吊垂線，給出大角垂直控制線。
(3)連接件焊接與龍骨安裝
連接件采用角鋼與結構預埋鐵三面圍焊。焊接完成，按規定除去藥皮 并進行焊縫隱檢，合格后刷防銹漆三遍。
(4)掛件安裝
待連接件或次龍骨焊接完成后，用不銹鋼螺栓對不銹鋼掛件進行連接。T型不銹鋼掛件位置通過掛件螺栓孔的自由度調整，板面垂直無誤后，再擰緊螺栓，螺栓擰緊度以不銹鋼彈簧墊完全壓平為準。
(5)石材板安裝
根據圖紙做法干掛板材用掛件連接，自下而上分層托掛。石材上墻前，先清除槽內浮塵、石渣;先試掛，每塊板用靠尺找平后再正式掛板，安裝T型掛件前應將結構膠灌入槽內。外飾面允許偏差應符合規范要求。掛板時縫寬按設計圖要求進行調整,通常為6—10mm。
(6)嵌縫
首先用板刷清理石材板縫，將縫內滯存物、污染物、粉末清除干凈，再施刷丙酮水兩遍，以增加密封膠的附著力。
然后填塞泡沫嵌縫條(8—10mm)。填塞深度距石材板面5-6mm，打膠前在縫兩側的石板貼10-15mm寬膠條，避免污染相鄰石材，然后用打膠搶填滿封膠，嵌縫膠為硅酮密封膠。膠槍嵌縫要分段一次完成，應保證嵌縫無氣泡、不斷膠。
填塞泡沫棒，打耐候膠
打耐候膠
(7)裝飾面清洗
在打膠后，及時清擦干凈殘留在門窗框、玻璃和金屬飾面板上的污染物，揭掉膠帶，清潔石材表面，打蠟拋光，自檢合格后，報監理及建設單位人員驗收。
(8)成品保護
拆改架子和上料時，嚴禁碰撞干掛石材飾面板;外飾面完活后，易破損部分的棱角處要釘護角保護，其他工種操作時不得劃傷和碰壞石材。
五、石材干掛幕墻的驗收標準
其它注意事項——安全文明施工：
1、堅持不懈地進行安全教育，牢固樹立“文明施工，安全第一”的思想，自覺遵守安全生產紀律。
2、嚴格執行安全生產操作規程有關規定，高空作業必須掛安全帶。
3、所有帶電機具安裝觸電保護器，嚴禁私拉亂扯電線。
4、工地設專職安全員對工地的安全情況進行檢查和監督。
六、質量控制要求
(1)嚴把原材料質量關，不合格的材料和產品堅決不許進場，材料進場必須經過監理及甲方驗收合格后方可使用。用于石材幕墻的石材厚度不應小于25mm，石塊面積不宜大于1.5m2，掛件一般采用不銹鋼掛件。角鋼連接件、不銹鋼掛件、螺栓、焊條、結構膠均應有材質證明、出廠合格證及檢驗報告。
(2)嚴格執行“三檢制”即班組自檢，工序互檢，主管部門專檢。
中國幕墻網ALwindoor.com的幾點思考:
1、石材幕墻是建筑物的外圍結構，作為與建筑主體連接的連接質量如何，將直接影響到石材幕墻的耐外性和安全性，因此，連接件實行商品化，由國家行業部門審定具備生產條件的專業廠商，按業主提供的施工圖生產供貨，對提高工程質量、降低投資成本具有積極意義。
2、鑒于石材干掛幕墻被越來越廣泛采用，而各地各工程的具體做法又不盡相同，國家應對該工藝設計、施工及質檢等方面出臺更加全面和細致的技術標準，以便石材幕墻的設計、施工、驗收有據可循。
3、雖然石材幕墻干掛法有諸多優點，但與傳統濕貼的工藝相比，其造價仍然偏高，使這一方面的進一步推廣受到限制。因此，除掛件生產規模化的辦法，使之有效降低掛件成本外，還要積極改進施工技術，以減少工時，降低成本，使石材幕墻干掛工藝的應用更加廣泛。
相信大家都很清楚石材幕墻，但是不一定清楚石材幕墻是如何存在于建筑上。石材幕墻一般采用干掛方式存在于建筑。今天，中國幕墻網ALwindoor.com小編就整理了一些石材幕墻的干掛方式，讓大家一目了然。
石材干掛法又名空掛法，是當代飾面飾材裝修中一種新型的施工工藝。以金屬掛件將飾面石材直接吊掛于建筑結構或空掛于鋼架之上，不需再灌漿粘貼。其原理是在主體結構上設主要受力點，通過金屬掛件將石材固定在建筑物上。
石材干掛方式分類
(1)鋼銷式干掛法
鋼銷式干掛法又稱插針法，是干掛石工藝中最早、最簡潔的做法，鋼銷式又分兩側連接和四側連接，結構特點是相鄰兩塊石材面板固定在同一支鋼銷上，鋼銷固定在連接板上，連接板再與骨架固定。
(2)單肢短槽式干掛法
立剖面
平剖面
將相鄰兩塊石材面板共同固定在“T”形卡條上，“T”形卡條為不銹鋼或鋁合金，卡條再與骨架固定。但是現在“T”形卡條已經被淘汰，只能使用“L”形卡條。
(3)雙肢短槽式干掛法
雙肢短槽式干掛法是單肢短槽的改進做法，將相鄰的兩塊石材面板共同固定在“干”形卡條上，“干”形卡條一般采用鋁合金擠壓成型，與骨架固定。

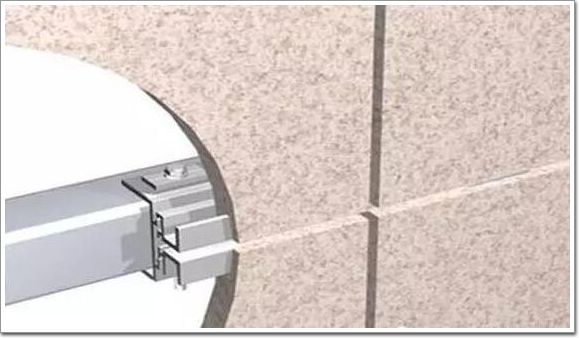

(4)通槽式干掛法
通槽式掛法一般采用鋁合金SE組合掛件(部分采用T型或蝶形掛件)，在每塊石板上下邊開通長槽，槽深度小于15mm，開槽寬度宜為6mm，掛件厚度大于4mm。
(5)小單元式干掛法
立剖面
平剖面
(6)背栓式
背栓式干掛法是將石材飾面板與龍骨結構進行連接，然后借助預埋件將龍骨結構固定在建筑結構上，同時借助底部拓孔技術將背栓的掛件與石材的飾面板進行有效固定，進而可以有效地避免兩者連接處的開縫問題，并消弱石材飾面板對龍骨結構的反作用，很大程度上避免了石材局部的破壞。
(7)托板式
連接形式——鋁合金托板連接，粘接在工廠內完成，質量可靠。
安裝結構——采用掛式結構，安裝時可三維調整。使用彈性膠墊安裝，可實現柔性連接，提高抗震性能。
希望這些石材幕墻干掛方式的圖文解讀能夠?qū)Υ蠹矣杏茫浀脛?dòng)動手轉發評論和點贊哦!
