優秀，是實力的見證|由上海美特幕墻有限公司承建的“上海天文館”幕墻工程項目，建筑設計以科技感與外星空感受相結合，輔以三體為靈感——將太陽、地球和月球三個圓形弧道環繞，打造出世界天文館之最。在歷經層層篩選之后，成功打榜第16屆AL-Survey 2020-2021年度“我最喜愛幕墻工程”大獎。
“我最喜愛幕墻工程”頒獎儀式現場
本次獲獎工程——“上海天文館”項目，于2014年發起國際競標，建筑設計方案最終由美國Ennead建筑事務所，以及上海建筑設計院聯合中標，而項目的幕墻設計及施工，則是由上海美特幕墻有限公司負責全面實施。
上海天文館位于浦東新區臨港新城臨港大道與環湖北三路口，是目前全球建筑面積最大的天文館，工程總投資5.3億元，總占地面積5.8萬平方米，主體建筑面積3.8萬平方米，相當于5.5個北京天文館，5個香港太空館。隨著這一項超級幕墻工程的竣工完成，中國又拿下了一個新的“世界之最”!

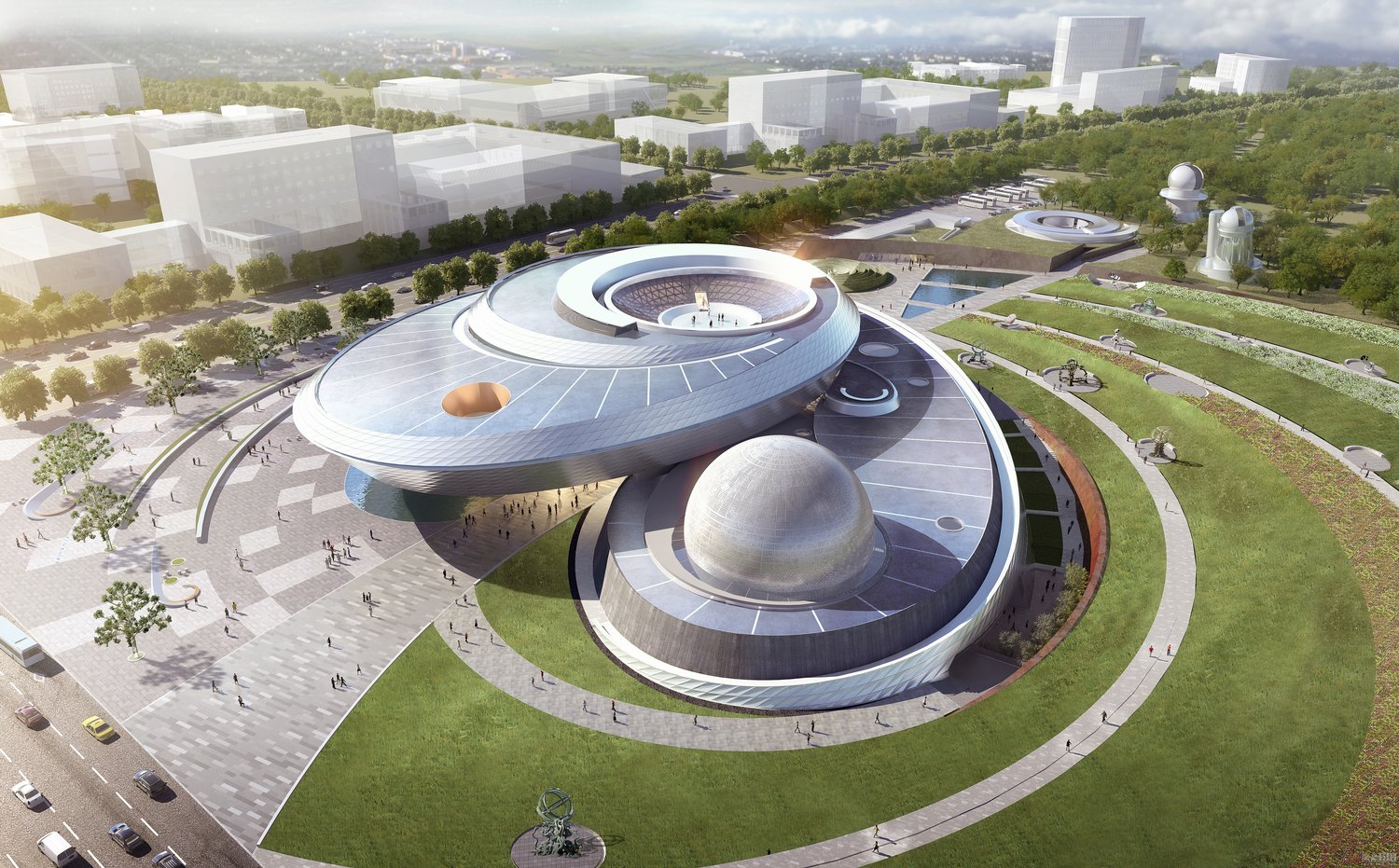

上海天文館效果圖
上海美特幕墻有限公司始終秉持“為建筑而生”的理念，作為一家專業的幕墻公司，堅持以質量和信譽贏得業界的尊敬，就在剛剛過去的2020年，除了上海天文館，更有貴陽金融中心、國際乒乓球聯合會博物館和中國乒乓球博物館、中國鉆石大廈等精品幕墻項目，展示著杰出的幕墻技藝，閃耀著中國幕墻的光輝。
上海天文館——遨游宇宙的太空飛船
所屬城市：上海
幕墻承建企業：上海美特幕墻有限公司
高度：28米
建筑面積：3.8萬平方米
幕墻類型：玻璃幕墻+金屬幕墻+GRC
幕墻面積：4萬平方米
幕墻造價：8000萬元
型材品牌：浙東
玻璃品牌：皓晶
密封膠品牌：之江
五金品牌：堅朗
隔熱材料品牌：泰諾風(隔熱條)
項目亮點：這一超級工程作為全球建筑面積最大的天文館，代表中國在建筑領域、科學領域的又一個世界之最。曲面、弧面、球面……整個工程立面均為不規則造型，對于幕墻的測量放線難度較大，精度要求較高。
上海天文館
同時，曲面造型、漸變分格、無規則穿孔等特點，造成幕墻面板及龍骨規格完全不同，無互換性，增加工藝難度;配上復雜的幾何界面，使得墻面系統、屋面系統、天窗系統、玻璃系統、吊頂（詞條“吊頂”由行業大百科提供）系統等交界面規格種類繁多，且都為曲線交接，也是項目的一大難點。
作為目前全球建筑面積最大的天文館——上海天文館的主入口是個巨大的懸挑結構，而建筑設計師卻在這里開了一個洞!透過這個洞，陽光從上而下直接落在主入口的門庭。隨著每天太陽東升西落，圓洞天窗投下的光斑位置會緩慢移動，形狀也會悄悄地發生變化。而季節不同，太陽的高度也不一樣，所以每天光斑的移動軌跡也并不相同。
上海天文館
第一個圓洞天窗為整個建筑的主入口，并且隨著太陽的東升西落規律，圓洞可以投射出相應的光影軌跡，使其成為一個具有日晷功能的巨型時鐘，即第一個建筑本身就是一臺可以展示時間的天文儀器，把最原始的計時方式用高科技手段展現出來，并融入到整個建筑。時間刻度將繪制在地面上，成為一個“巨型時鐘”，告訴經過的人們進館和離館的時間。
上海天文館建筑規劃
上海美特承建的上海天文館幕墻項目，其建筑主體結構形式采用混凝土框架、核心筒（詞條“核心筒”由行業大百科提供）、鋼結構結構、單層鋁合金網殼等組合結構，構造極其復雜。其中大懸挑結構更是極為罕見，它是由二層雙向桁架結構組成，跨度約61米、屬目前全國最大，平面懸挑最大約有36米，其兩側與鋼骨剪力墻結構（詞條“剪力墻結構”由行業大百科提供）體系相連，外側為單排四層桁架立柱（詞條“立柱”由行業大百科提供）和外弧桁架結構,內側與相鄰結構的混凝土梁、柱通過預埋件相連，鋼骨剪力墻（詞條“剪力墻”由行業大百科提供）核心筒作為整個結構的支承結構，支托起了整個大約2000噸左右的主體鋼結構。
建筑的抗震設防烈度7度，地面粗糙度A類，50年重現期基本風壓0.55Kpa、基本雪荷載0.2Kpa。根據整體建筑設計，外立面幕墻根據不同部位分別采用類型如下：2個主入口位置、飄帶、燈箱位置采用豎明橫隱玻璃幕墻;倒穹頂位置采用玻璃采光頂，采光頂通道采用明框玻璃幕墻;屋面采用鋁鎂錳直立鎖邊、其它外立面采用鋁鎂錳直立鎖邊+5mm陽極氧化鋁板（詞條“陽極氧化鋁板”由行業大百科提供）幕墻系統、鋁鎂錳直立鎖邊+3mm陽極氧化沖孔（詞條“沖孔”由行業大百科提供）鋁板幕墻系統、鋁合金（詞條“合金”由行業大百科提供）格柵系統、GRC幕墻系統、干掛（詞條“干掛”由行業大百科提供）水泥板幕墻系統、及玻璃門窗系統等。
各幕墻系統也按照平立面不同構造，分步劃分為9個施工段：
第一施工段：立面造型鋁板幕墻系統;
第二施工段：立面造型鋁板系統;
第三施工段：球形幕陽極氧化（詞條“氧化”由行業大百科提供）穿孔鋁單板系統;
第四施工段：主入口及配套的框架玻璃幕墻;
第五施工段：特殊區域的鋁合金百葉及鋁單板系統;
第六施工段：GRC板系統幕墻;
第七施工段：直立鎖邊屋面鋁鎂錳板系統;
第八施工段：穹頂及連廊橋系統;
第九施工段：附屬建筑幕墻（詞條“建筑幕墻”由行業大百科提供）系統。
上海天文館施工現場圖
復雜的表皮技藝：由于本工程立面均為不規則造型，如曲面、弧面、球面、對于幕墻的測量放線難度較大，精度要求較高，是本工程的控制重點。面板、龍骨材料無互換性：由于項目曲面造型、漸變分格、無規則穿孔等特點，造成幕墻面板及龍骨規格完全不同。交界面數量及種類多：由于項目復雜的幾何界面，使得墻面系統、屋面系統、天窗系統、玻璃系統、吊頂系統等交界面規格種類繁多，且都為曲線交接。專業間(設計方案)配合量大：由于項目剖面的漸變?cè)煨停粔?zhuān)業與鋼結構、土建、建筑、機電設計方案存在大量協調配合。
上海天文館
項目施工過程中，上海美特采用了精致的細部設計，其中陽極氧化鋁板系統，造型成螺旋上升趨勢，分格隨著墻面高度變化漸變。大懸挑區域，最大板塊面積3.2平方米，橫向縫32mm，豎向縫16mm。
球幕影院系統：系統成球形，上半球室外、下半球室內，緯線方向龍骨半徑。赤道位置，最大板塊面積 2.6 平方米，每一板塊穿孔排布均不相同。
GRC幕墻系統：GRC系統位于主建筑底部、放射螺旋狀，步道起步處，最大板塊面積2.7平方米。GRC板塊成長條梯形，最長5.6米，接縫處使用GRC造型隱藏膠縫。
倒穹頂幕墻系統：倒穹頂系統成凹球面，力學性能（詞條“力學性能”由行業大百科提供）弱于凸球面，需考慮重力變形與風壓作用對施工影響。玻璃板塊大小較均勻，最大玻璃面積1.86平方米，玻璃附框（詞條“附框”由行業大百科提供）到鋁結構設計調節量。
條帶玻璃幕墻系統：條帶玻璃系統在上下墻面之間，玻璃系統成螺旋狀。玻璃系統底部橫梁水平，上部橫梁有高差，最大板塊玻璃面積4.5平方米。
吊頂金屬板系統：吊頂金屬板系統在主入口外側，分格成放射狀分布，板塊四邊均為曲線，板塊尺寸全部不同。
上海天文館工程建設中采用全生命周期BIM示范應用，上海美特BIM團隊對建筑模型，以及所攜帶的相關信息進行全方位、多角度、各層次的處理，使得工程建設的設計、施工、運維由傳統的2D向3D轉變，設計和施工水平都顯著提高。
包括對豎向支撐結構柱腳預埋件定位、結構單元控制點坐標定位、結構單元拼裝完成后撓度（詞條“撓度”由行業大百科提供）的工程測量、結構單元上測量定位、檁條、檁拖安裝控制點測量定位。
上海美特為上海天文館披上“星空三體”外衣，彰顯了國家實力，引以為傲的領域，代表中國天文事業發展，引領人類之最。全世界最大的天文館，且蘊含著許多天文學意義的精巧設計，是上海市政府十三五期間建設的又一座重要大型科普?qǐng)鲳^，上海浦東臨港新城滴水湖規劃片區重要的文化地標，肩負激發人們的好奇心的使命，為人們塑造完整宇宙觀的愿景。
中國幕墻網工程庫gck.alwindoor.com正式收錄上海天文館工程，敬請關注對該工程進展、幕墻技術、材料應用等相關資訊的動態更新！
上海天文館
上海天文館項目位于浦東新區臨港新城臨港大道與環湖北三路口，是目前全球建筑面積最大的天文館，這一超級建筑，未來建成后將代表中國成為新的世界之最。
進入2021年，在新一輪建筑幕墻市場的發展中，市場進入了新一輪相對平穩的發展周期，伴隨著行業內的新產品、新工藝開始出現，有能力與規模化的企業，往往尋求走滿足建筑個性化需求，探索新型幕墻研發之路，通過不同的設計與施工得到更加豐厚的利潤空間。
上海美特作為中國建筑幕墻工程企業中的“專家”，自1993年由新加坡AMTRONIC有限公司和上海建材集團投資組建成立以來，堅持“為建筑而生”，致力于創造綠色、環保、高效、節能幕墻（詞條“節能幕墻”由行業大百科提供）產品，持續為中國建筑、中國幕墻贏得諸多榮譽。
