本篇文章內容由[中國幕墻網ALwindoor.com]編輯部整理發布：
當人間天堂與科技浪潮不期而遇，
成就出建筑創意與幕墻創新的數字化杰作。
杭州，中國科技之都!AI、GIS、SaaS、IoT，以及BIM應用的最前沿，這里有阿里，有海康，有綠城、有濱江……當然，這里還有國內幕墻行業TOP企業——中南。
新時代 新征程 新作為｜浙江中南建設集團有限公司充分運用數字化技術，將鵬瑞利杭州西站樞紐南區站城綜合體——“云門”幕墻項目中的異形幕墻設計與施工進行科學分析與綜合規劃，以高效、高能、高質量構建起“亞運會”配套優質工程，打造出杭州未來的城市之門。
『打開這扇“門”，讓城市會客廳再無邊界』

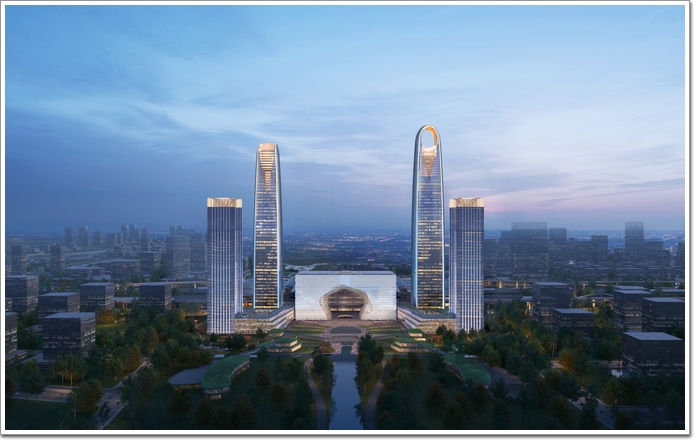

鵬瑞利杭州西站“云門”意境圖“云之城”——杭州西站樞紐選址于余杭區倉前街道，是我國大型鐵路樞紐之一，采用站城融合一體化設計，以“城市未來生活典范區”為目標，以“云端站房”為設計概念，提出“云谷”、“云路”、“云廳”等意向。
中國幕墻網ALwindoor.com發現：特別是樞紐站房外側的“云門”綜合體，為呼應“云”科技的前衛概念，塑造獨特的城市形象，用同構的手法統一綜合體的立面形象，以江南意向塑形，并通過“云海”氛圍營造現代江南城市聚落，其外立面的設計完全顛覆了我們對現有幕墻系統的認知……
“云端”的城市綜合體︱杭州西站云門這座地標[鵬瑞利杭州西站樞紐南區站城綜合體項目]從“云門”開始，讓人們進入其中，融入其中。云門造型擬合了“云”流動自然的形態特征，也有傳統祥云的意象，更是呼應了“云”科技的概念。項目的整體造型源自“程泰寧院士”最初的構想——良渚玉器玉琮，整體方正厚重，溫潤如玉，形同整個西站樞紐摩天大樓群當中一塊厚重歷史文脈的壓艙石。
建筑形體傳承了杭州歷史文脈，并以良渚玉器文化為理念精髓，體現了玉琮方中取圓、紋飾繁密細致的形態特征，通過彩釉玻璃的疏密大小變化，在建筑立面形成自然的波紋肌理，體現杭州作為江南城市“山水”自然特色。
鵬瑞利杭州西站樞紐從自然光直達地鐵層的“云谷”、到能發電的“太陽帽”……“綠色低碳、節能先行”，在站城融合的創新模式下，整個項目積極推動綠色節能低碳技術應用，促進節能降碳、降本增效。
2023年10月，浙江中南建設集團有限公司(以下簡稱：中南幕墻)承建的“鵬瑞利杭州西站｜云門”幕墻工程項目，憑借超大難度、超奇設計、超高質量、超新工法，以及領先的“數字化、可視化、精準化”幕墻設計體系與施工技藝，正式入圍“2023-2024年度中國門窗幕墻行業‘我最喜愛幕墻工程’評選”活動(ALsurvey工程獎)。
2023-2024年度AL-Survey（詞條“AL-Survey”由行業大百科提供）&旭格SCHUECO邀約
門窗幕墻精英：開啟“S”級幕墻工程展播“旭”幕!
如此高難度、創新性的項目，其幕墻的設計、施工，及選材方面到底有些什么樣的故事呢?中國幕墻網ALwindoor.com將為您揭曉：
鵬瑞利杭州西站樞紐南區站城綜合體項目云門工程，幕墻高度為79.85米，地面一層均為陶板幕墻，東、西、南面3米以上為雙層幕墻，外層幕墻為裝飾幕墻(采用10+1.90PVB+10mm全超白半鋼化夾膠仿石數碼陶瓷打印玻璃、10+2.280PVB+10mm全超白半鋼化仿石數碼陶瓷打印夾膠彎弧玻璃)，而內層為功能性玻璃幕墻(采用10+12A+10mm全超白鋼化中空Low-E玻璃);而在北面3米以上為單層幕墻。幕墻總面積約8.2萬平方米，其中：
玻璃幕墻4.34萬平方米，
陶板幕墻0.15萬平方米，
鋁板幕墻（詞條“鋁板幕墻”由行業大百科提供）1.3萬平方米(采用3mm氟碳噴涂（詞條“氟碳噴涂”由行業大百科提供）鋁單板)，
鋁合金格柵0.92萬平方米，
作為“云門”項目的點睛之筆——“云洞”，從建筑設計效果圖首次曝光的那一刻開始，這個“洞”!就成為了中國幕墻網ALwindoor.com讀者異常好奇的聚焦點，如此天馬行空的創意，幕墻又該如何來落地呢?

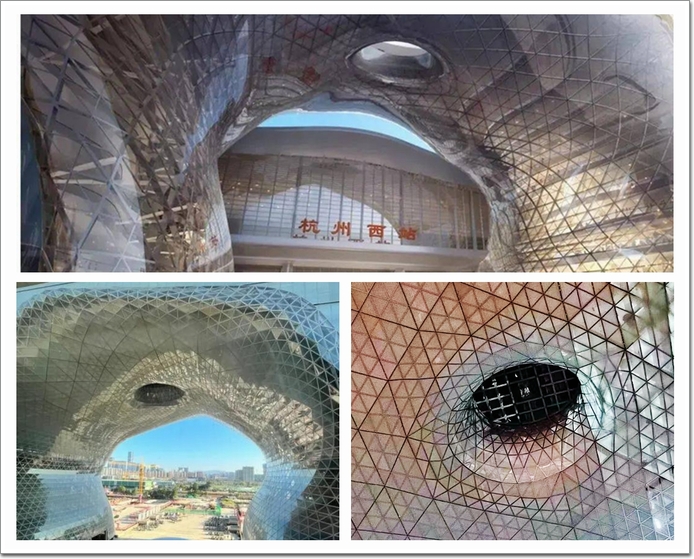

位于鋁合金格柵屋面中心的“云洞”，為雙曲網殼結構幕墻——打印玻璃（占2/3）和透明玻璃（占1/3）漸變過渡所組成，玻璃的基礎配置全部為：8+1.52SGP+8mm的全超白半鋼化夾膠玻璃。整個“云洞”的雙曲網殼結構幕墻系統中三角形板塊繁多，而且每個三角形造型復雜多樣，尺寸各不相同。這樣的設計難度與施工難度，在同類大型綜合體建筑中非常罕見!秉承標準為底線，創新無上限，安全有邊界的原則：項目的施工方案措施，均通過專家論證后得以實施。施工過程中，中南幕墻團隊通過BIM精準建模，在網殼結構分片拼裝完成后進行一次三維激光掃描，逆向建模，再根據實際模型利用Rhino+GH對分片區域內的幕墻次龍骨，及面板進行下料。
網殼每安裝兩層之后進行二次掃描，分片連接部位下料，為了實現施工形式的多樣，并靈活協調，項目組根據實際模型確定三維定位坐標，然后下加工單。如此一來不僅出圖快，而且能精準提供數據供現場施工。
同時，受制于項目的施工空間狹小，造型結構難度大，工期又特別緊張(同期處在疫情防控階段)，因此當“云洞“順利完工之時，中南幕墻的整個項目團隊的心情都無比激“洞”，為之自豪!

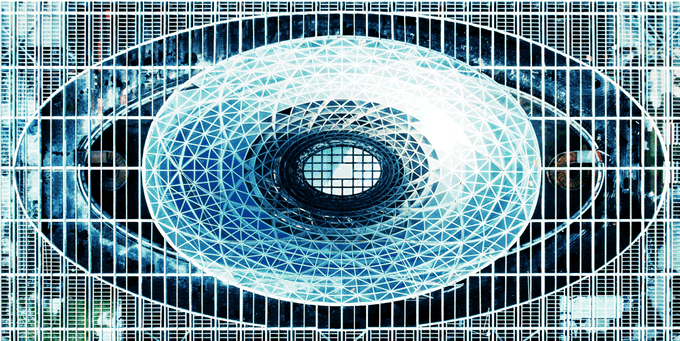

通過10483個大小、尺寸各不相同三角形雙曲面板塊擬合而成，造型非常復雜，面對施工空間狹小，難度大，工期緊等客觀問題，中南幕墻憑借豐富的工程經驗，以及出色的項目團隊水平超預期完成了“云洞”的設計與施工。

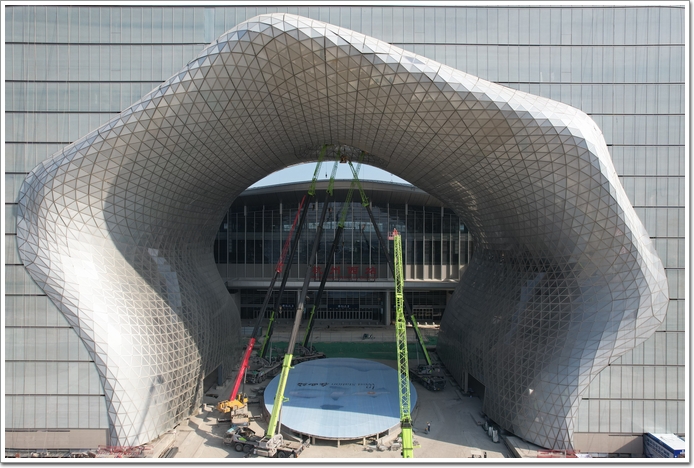

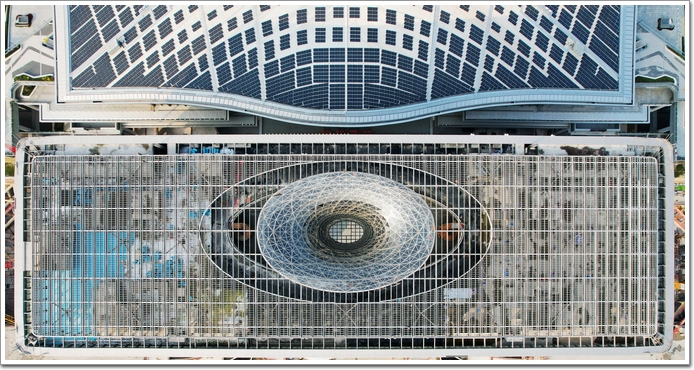

航拍下完工后的“云洞”整體效果，仿佛是外星文明留下的產物……僅僅是這樣一個“洞”，其玻璃幕墻面積就達到了1.49萬平方米。

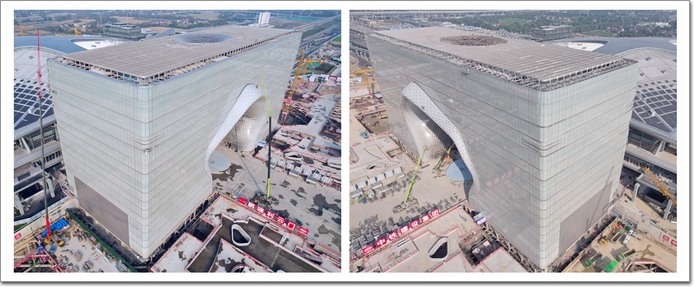

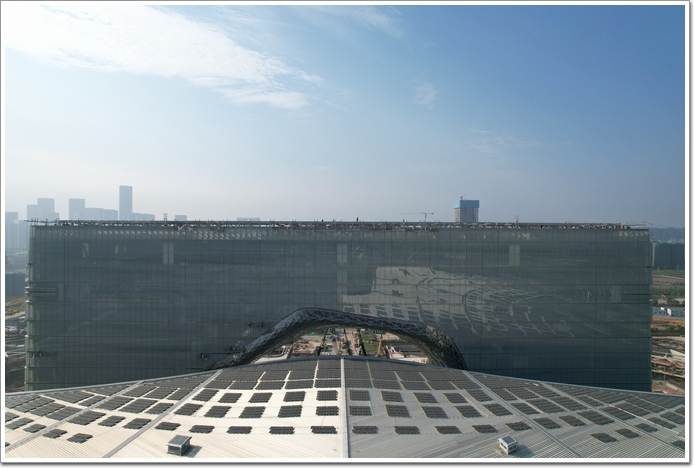

即將完工時的鵬瑞利杭州西站｜云門
更多幕墻建設中的故事：云門幕墻鋼結構施工自進場以來，面對疫情的不可抗力、各項任務交織等嚴峻考驗，在浙江中南集團的有力領導下，在各部門負責人積極組織配合下，實時統籌調控，制定出科學周密的施工方案，確保勞動力分配協調，構件（詞條“構件”由行業大百科提供）材料充足，及時運輸準時到位。
在去年6月，鵬瑞利杭州西站云門幕墻工程迎來了“幕墻鋼結構網殼提升”的重要節點。
杭州云門，開啟未來——來自中南幕墻和中南綠建的“鐵軍”，與業主、設計單位、ALT顧問咨詢等參與者一道，集智攻克幕墻雙曲造型等多項技術難題，設計資料與施工同步，嚴格把控施工安裝質量，嚴格執行規范要求，力求項目高質量推進。

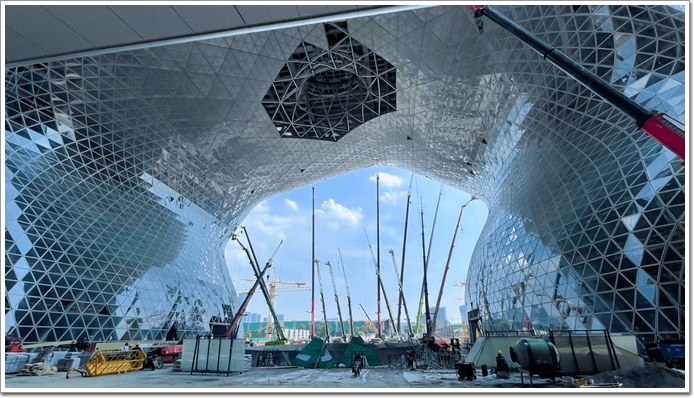

鵬瑞利杭州西站｜云門 施工現場
面對如此復雜的異型立面設計，如此巨大的困難與挑戰，中南幕墻組織專業技術團隊，組織各部門富有經驗的骨干與技術專家，從幕墻設計與施工的全周期進行統籌規劃，實現每個時間節點與材料應用的施工與工期保障。并且結合現有工藝與中南獨特專利技術，將異型材料連接加工精度做到最好。同時，還在現場施工中對結構凹凸、施工放線定位板塊安裝的精準定位，高標準的實現了構件安全連接與密封防水等要求。
為了提升建筑的附加值、踐行高質量發展觀，并保證供貨周期的穩定高效，以及減少因材料選用帶來的安全隱患，中南幕墻嚴苛挑選，堅持與優秀材料供應商品牌：(興發)等建筑鋁型材、(南玻)等建筑玻璃、(堅朗)五金、(之江)密封膠、(泰諾風)隔熱條、(榮基)膠條，以及新嘉理陶板、吉祥金屬板等一道，以強烈的責任感與社會使命感，打造杭州云科技時代的經典城市綜合體項目。 杭州西站“云門”是2023年亞運會的重點保障性工程，是展示杭州大美、人文與科技結合的重大創舉，雖然亞運會賽事已在“最憶是杭州”的主題中落下了帷幕，但杭州“云門”這座通向未來的科技之門，云科技的展示典范，將繼續為來往杭州的人們發揮重要作用。
2023細分市場中掘進!2024專業賽道里破風!
AL-Survey是由中國建筑金屬結構協會鋁門窗幕墻分會提供數據支撐，中國幕墻網ALwindoor.com主辦的一場門窗幕墻行業——年度品牌饕餮盛宴，活動致力于助推門窗幕墻行業品牌的價值提升，積極促進行業高質量發展。
中南幕墻打造鵬瑞利杭州西站｜云門項目，是“超級地標建筑”、是“超級幕墻工程”，更是城市、文化與科技、創新的多維度結合，是新時代最出彩的智慧地標，吸引了全世界的目光。
同時，中南幕墻作為行業領軍品牌，近幾年也承建了一批復雜異型的高端項目，并通過大力發展BIM和參數化施工技術，積極推進可視化設計智慧平臺的研發，打造了一批批精品幕墻工程。近期承建的：招商銀行總部大廈、普聯技術有限公司、鵬新旭集成電路生產基地、臨港西島金融中心南塔樓、杭州江河匯等大型幕墻工程相繼竣工。
科技大潮、創新為源!近年來，“中南人”釋放出強大的創新活力，以中國夢、產業夢之靈，以智能化、數字化為魂，成為了助力中國門窗幕墻發展的“源頭活水”。
中國幕墻網工程庫gck.alwindoor.com正式收錄鵬瑞利杭州西站｜云門工程，敬請關注對該工程進展、幕墻技術、材料應用等相關資訊的動態更新！
鵬瑞利杭州西站｜云門
鵬瑞利杭州西站樞紐南區站城綜合體項目云門幕墻工程位于浙江省杭州市余杭區倉前街道，杭騰大道東側，站城北街南側；幕墻高度79.85米；1m層為陶板幕墻；東、西、南面3m以上為雙層幕墻，外層幕墻為裝飾幕墻，
滄海橫流，方顯英雄本色!今天，中國幕墻的高“南”度;明日，世界建筑的大明星。中國幕墻網ALwindoor.com堅信：浙江中南建設集團有限公司必將砥礪奮進，勇攀高峰，再創佳績——挖深 做透 走高……
在本期工程展播中，我們看到了中南幕墻攜年度巨作“杭州西站云門”，憑借其“高、大、新、奇”的特征，強勢列席“年度喜愛幕墻工程”入圍榜單。
后續，中國幕墻網ALwindoor.com還將對更多的年度入圍工程：從幕墻設計、施工，以及科技創新、環保節能、綠色選材等諸多方面，為廣大讀者逐個解析。展現入圍項目與幕墻企業的全面信息，將工程難度與工藝創新全新剖析，記錄“幕墻大國”到“幕墻強國”的蛻變之路。
如果您知道該工程的更多幕墻（門窗）參建企業、建筑型材、玻璃、膠、五金、隔熱材料等材料供應商信息，歡迎提供，經核實后，我們將免費發布。值班郵箱：712050366@qq.com
