幕墻設計大賽項目展播
--上海熙瑪--北京首開華潤通州萬象匯
作為城市副中心皇冠上的一顆“運河明珠”，北京首開華潤通州萬象匯不僅是區域的重要商業地標，更是一座展現前瞻性設計理念與頂尖工程技術的建筑豐碑。項目設計充分發掘了通州的歷史文化特征，以“河為盤，城為珠”的巧思，在建筑空間營造上大膽追求“大挑空、大采光、大通透”的極致體驗。為實現這一宏偉愿景，項目團隊以卓越的“一體化設計”理念為核心，成功攻克了建筑美學、結構工程與功能實現交叉的重重挑戰，將一座藝術與科技的融合體呈現在世人面前。

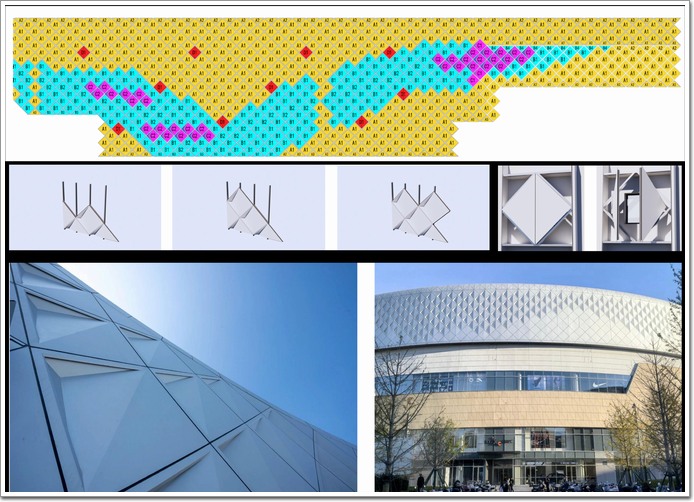

“龍鱗”幕墻細節與實景照片
建筑的外立面設計獨具匠心，極富視覺沖擊力的“龍鱗”鋁板幕墻系統成為其標志性的美學特征。這套幕墻并非一層簡單的表皮，而是由平板、150mm凹槽和300mm凹槽三種造型的鋁板巧妙組合而成。為了勾勒出建筑靈動而富有韻律的宏偉弧形，設計團隊采用了多達28種不同角度的折線板進行擬合。每一片菱形鋁（詞條“鋁”由行業大百科提供）板均需精密加工，并通過插接形式固定在裝配式龍骨（詞條“龍骨”由行業大百科提供）之上，其工藝之精湛可見一斑。更值得稱道的是，這一極富藝術感的復雜造型完美兼顧了實用功能，巧妙地將開啟排煙窗及消防救援窗等必要設施融合在“龍鱗”的肌理之中。

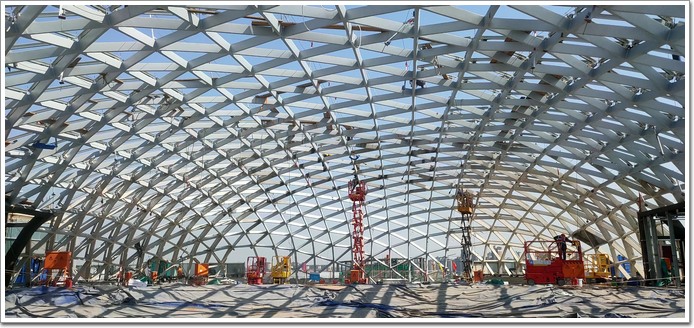

這座巨大的橢球形單層網殼采光頂，其長軸跨度達53.82米，短軸跨度36.55米，拱高8.7米，從41.8米的高空覆蓋著中庭空間。其53.82米的跨度，已然超越了《空間網格結構技術規程》中單層網殼不宜大于50米的建議，使其結構核算成為一項重大的工程挑戰。整個穹頂（詞條“穹頂”由行業大百科提供）由1073塊不同尺寸的三角形玻璃和鋁板錯落布置而成，在日間為室內引入變幻的光影。
項目采用了橢球形三向網格型式，結構的“骨骼”由定制的 250/150-75/t10 mm 等腰梯形管截面桿件 與高強度六肢鑄鋼轂節點精確連接而成。其設計的精妙之處在于鋼架底盤 350/450/16/18mm的環形箱梁，它如同一道巨型箍環，作為結構的抗拉環 ，將拱殼巨大的水平推力吸收消化 ，形成了一個高效的自平衡受力體系。
為了確保這座巨型穹頂?shù)慕^對安全，項目團隊進行了超越常規的嚴苛分析。考慮到結構的缺陷敏感性，團隊采用了彈塑性全過程分析，證實了結構的整體穩定（詞條“整體穩定”由行業大百科提供）性是其主要控制因素，而非單純的桿件強度。更重要的是，項目的抗震設防目標被提升至“大震不屈服”的極高標準。通過建立包含下部主體結構協同作用的總裝模型進行驗算，結果顯示，在罕遇地震作用下，結構最大應力為341MPa，低于355MPa的屈服極限，達成了“大震不屈服”的抗震設防要求。同時，對關鍵鑄鋼節點的有限元（詞條“有限元”由行業大百科提供）分析亦顯示，其最大應力為287MPa ，低于G20Mn5鋼300MPa的屈服強度。為有效釋放溫度應力并應對地震，整個穹頂最終落在雙向滑動抗拔球形球鉸支座上。

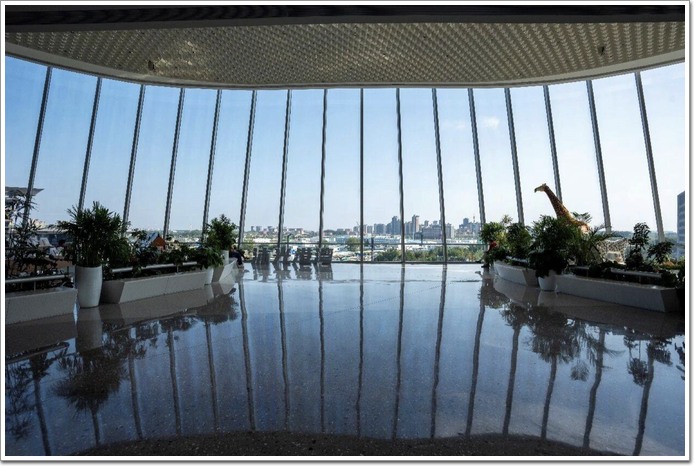

在建筑的另一側，“懸挑玻璃盒子”以其通透與輕盈的姿態，為立面增添了現代感。這個獨特的體塊呈現出外傾斜的漸變曲面，最大外傾達1.5米。為了實現這一復雜造型，設計師巧妙地采用了平板玻璃進行擬合 ，共使用了120塊尺寸各異的玻璃面板，部分單片玻璃高度達10.7米。其 10+2.28SGP+10mm Low-E+12Ar+15mm 的超白鋼化玻璃配置，確保了極佳的通透性與節能效果。為確保建造精度，團隊運用Rhino軟件進行了精密的BIM建模，為每一個獨特的鋼立柱、橫梁和連接件生成了加工數據。
通州萬象匯的成功，不僅在于其設計的藝術性和工程的卓越性，更在于其幕墻與支撐結構一體化設計的深度實踐 。這類復雜項目往往面臨建筑、結構與幕墻專業之間職責不清的“灰色邊界”。為此，項目管理團隊創新性地采用了QC小組PDCA循環工具 ，在對比各種管理方案后，果斷選擇了由幕墻顧問主導的「幕墻與鋼結構的一體化方案設計」，再由結構顧問和施工圖院審查，最終由“幕墻+鋼結構”聯合體負責施工。這一管理創新，清晰地界定了各方責任，極大減少了跨專業協同的壁壘，為項目的順利落成奠定了堅實基礎。
北京首開華潤通州萬象匯，憑借其靈動的“龍鱗”幕墻、宏偉的“運河明珠”采光頂與輕盈的“玻璃盒子” ，共同構筑了一個集藝術性、功能性與前瞻科技于一體的現代商業地標。它不僅是一項工程的杰作，更是對未來城市建筑在設計、技術與管理模式上的一次深刻探索與成功實踐。
