北京天文館新館玻璃幕墻及玻璃旋體設計與施工技術

    北立面幕墻結構按9m跨度布置18根中800mm直經的鋼管柱，為適應玻璃幕墻的藝術造型，在18根直徑為φ800mm、高度為30m，每根重量為9．9噸鋼立柱中就有8根為彎曲鋼柱。由于鋼管的直徑太大，彎曲孤線要求精度高，又是每根彎曲弧線不一致，給加工制作和現場安裝造成了很大的難度。經技術人員、施工人員多次試驗，克服了各種困難，最后采用方案是：在后場分級熱彎剪裁成型；在現場放樣逐級校正的辦法。


圖3  北女面鋼結構內視
    在安裝過程中采用了全站儀三維坐標放樣法與直角坐標空間定位結合的方案進行定位放線，同時將數據輸入電腦，依靠專用程序進行跟蹤校核，并隨時調整以保證安裝的準確度，確保了鋼結構施工的順利完成。結構計算采用先進的ANSYS有限元計算軟件，整體建模分析在受到100 年一遇的最大風荷載時的安全性能同時又分別對幕墻進行結構靜力計算和地震反應譜分析。見圖5，分析計算模型圖。


圖4  北立面鋼結構

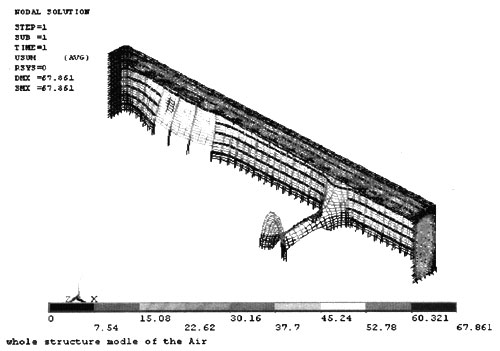

圖5  有限元整體計算模型圖
