濟南華亞密封膠有限公司
濟南華亞密封膠有限公司是專業生產與銷售中空玻璃密封膠及各類建筑膠粘劑,致力于綠色環保建筑業的高新技術企業.
行業專家、教授、博導、高工為主體的科研隊伍，具有先進裝備的現代化實驗室與檢測中心構成公司雄厚的科研與技術開發實力。完善的質量保證體系、嚴格的產品檢測手段，使產品出廠合格率100%得以實現。
華亞密封膠公司自主開發研制成功的十幾種高性能、高品質、高壽命的環保型密封膠產品已廣泛應用于各類建筑工程。高剪切強度的丁基中?空玻璃密封膠、低蒸氣透過率的硅酮中空玻璃密封膠的關鍵技術指標均達到國內外同類產品的領先水平，成為高科技密封膠產品的代表。
華亞密封膠公司始終致力于為用戶提供高品質的產品和盡善盡美的服務。
濟南華亞現代（玻璃）機械有限公司
濟南華亞現代（玻璃）機械有限公司服務于中國建筑玻璃與工業玻璃行業，專業制造節能門窗、幕墻用中空玻璃成套加工生產線及玻璃深加工設備。華亞機械以其技術創新、服務至誠、求實穩健的企業風格著稱于行業，產品遍布全國各省、市、自治區，并遠銷美、東歐、東南亞、南非等十幾個國家與地區。“華亞”玻璃機械正得到國際、國內市場的廣泛認同和厚愛。
領先于行業技術創新實力，嚴格遵循ISO9001：2000版國際質量體系認證，全力打造專業、優質、安全、規范的高品質產品——三大系列、二十余種中空玻璃與玻璃深加工設備，不僅滿足用戶對規模、品質、效率等方方面面的需求，同時充分滿足用戶的個性化設計與制造要求。其中，公司獨自研制開發槽鋁式HYLBJ1800P、HYLB2000、HYLB2500系列立式中空玻璃生產線、HYST03雙組份打膠機、HYJT03中空玻璃丁基膠涂布機等設備均達到了同類產品的先進水平。
中文摘要：本文通過用
丁基膠、
硅酮膠和/或
玻璃膠制作一系列中空玻璃及丁基膠/硅酮膠/玻璃膠的
相容性檢測及結果分析，得出中空玻璃內、外道丁基/硅酮中空玻璃密封膠裝框使用過程中發生溶解或
溶脹的根源之一在于使用了含礦物油的玻璃膠。
英文摘要（Summary）：This article gets the conclusion: the origin of dissolving or expanding of Inner and outer butyl/silicone in the process of putting aluminium spqcer is depending. On glass sealant with mineral oil using through making series of insulating glass with Butyl, silicone or glass sealant and consistency measuring and result analysis for Butyl/silicone/glass sealant.
中文關鍵詞：中空玻璃 玻璃膠 礦物油 相容性
Key words：Insulating Glass、 Glass sealant 、Mineral oil 、 Compatibility
中空玻璃內道的丁基中空玻璃密封膠和外道的硅酮中空玻璃密封膠是直接密封為一體的。中空玻璃裝框使用的玻璃膠與中空玻璃外道硅酮中空玻璃密封膠通過點式直接接觸，與中空玻璃內道丁基中空玻璃密封膠屬于間接接觸。但無論是直接接觸還是間接接觸，中空玻璃的密封性能要求所使用的各種密封
粘接材料之間都應該具有兼容性好，不能產生溶解、溶脹等現象。
2004年底，上海某W玻璃公司采用內、外道丁基/硅酮中空玻璃密封膠組合所制作的中空玻璃交付客戶（
門窗公司），該
門窗公司采用玻璃膠裝框安裝到樓房上。使用2-3個月后，內道丁基中空玻璃密封膠不同程度地出現溶解現象——丁基膠沿著鋁間隔框流入中空玻璃間隔層內，時值冬季，中空玻璃內出現
結露或結霜現象，中空玻璃完全密封失敗！通過對已出現問題的中空玻璃進行檢測分析，得到的檢測結果見表（一）。該中空玻璃的內、外道中空玻璃密封膠與原膠均發生了性質變化，即硅酮中空玻璃密封膠內氣孔充油呈溶脹現象，丁基中空玻璃密封膠由軟硬適中的均質膠泥狀態變成了能粘手黑的油膏狀，呈溶解現象。其它如色澤、常溫下的氣味、火焰燃燒特性及揮發分也均發生了根本性的變化。
為了了解中空玻璃內、外道丁基/硅酮中空玻璃密封膠裝框使用過程中性質發生變化的根源，濟南華亞密封膠有限公司摸擬制作了一系列中空玻璃并進行丁基膠/硅酮膠/玻璃膠三者間的相容性試驗。
1.試件的制備
1.1中空玻璃試件的制備
中空玻璃尺寸均為5A：350X300，內道密封均涂敷華亞130型丁基中空玻璃密封膠，外道密封涂敷2mm厚的華亞Ⅱ型硅酮中空玻璃密封膠，而市售含礦物油的玻璃膠則采用單邊涂、周邊涂或點式涂與外道中空玻璃密封膠直接接觸，同時制作一組只涂內道丁基膠，外道硅酮膠和玻璃膠均不涂敷的中空玻璃作為空白對照試驗。
1.2丁基膠/硅酮膠/玻璃膠相容性試件的制備
在丁基膠和硅酮膠及含礦物油的玻璃膠的相容性試件中，丁基膠分別采用國內某品牌丁基膠、國外某品牌丁基膠，但主體試驗中丁基膠主要采用華亞130型丁基中空玻璃密封膠。把丁基膠制成圓型片，直徑為100mm，厚度為6mm，在圓型片正中間涂敷硅酮中空玻璃密封膠（國內、外某品牌硅酮中空玻璃密封膠，主體試驗仍主要采用華亞Ⅱ型硅酮中空玻璃密封膠），尺寸為65×65，膠厚度根據試驗設計要求為0—7（mm）。當硅酮中空玻璃密封膠基本
固化后，在其正中間涂敷市售含礦物油的玻璃膠，尺寸為35 X35，厚度根據試驗設計要求為0—5（mm）。
2.試驗結果與討論
2.1中空玻璃試驗結果與討論

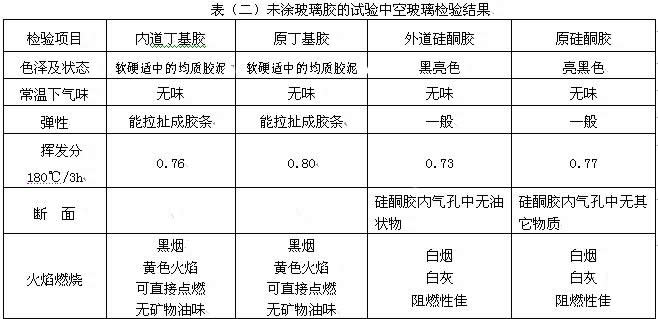

從表（二）、表（三）對照比較可知，在外道中空玻璃密封膠上點式涂布玻璃膠后，中空玻璃內、外道丁基/硅酮中空玻璃密封膠在色澤、狀態、常溫下的氣味、
彈性、揮發分、
斷面及火焰燃燒性質上發生了根本性的變化，而未涂敷玻璃膠的中空玻璃則其內、外道丁基/硅酮中空玻璃密封膠性質均未發生明顯的變化。
從而可證明中空玻璃上的內、外道丁基/硅酮中空玻璃密封膠性質發生變化是由于外道
硅酮密封膠上點式涂布玻璃膠后所造成的。下面通過圖解以進一步直觀地說明丁基膠產生溶解的原因。
(圖解一)
2005年3月30日制作的只涂內道丁基中空玻璃密封膠的作為空白對照試驗的“中空玻璃”，室溫放置10天,丁基膠密封線邊緣光滑成直線，未出現丁基膠溶解現象。說明玻璃原片、3A
分子篩、鋁間隔框、
塑料插角不能致使丁基膠產生溶解現象。
圖一
上一頁12下一頁
| 轉載時需注明出處：中國幕墻網 www.34mwm.cn |
| 我要評論 (已有*人參與評論) |
| | 【回到頂部】 |
