3.2.3 玻璃面板接縫密封膠的
斷面形狀
一般的打膠要求是在防水接縫
涂膠過程中將表面
修整成凹弧形。這樣的斷面有利于膠縫在變形時進行

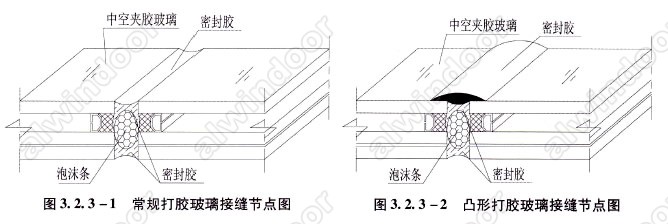

收縮（詞條“收縮”由行業大百科提供）。同時對于屋面而言,每一個接縫的水平高度要低于玻璃面板,形成凹槽,有利于排水導流。(如圖3.2.3-1)
但是應當注意的是,接縫的涂膠是在施工現場進行的,對涂膠的質量很難控制。難免會出現
氣泡、夾層、
脫層、夾雜等瑕疵隱患,這樣就容易造成在接縫處漏水的現象。
我們通過對凹形膠縫的分析和大量的工程實踐,總結出一種新的打膠工藝,改變了膠縫斷面的形狀,使每一道膠縫都能可靠的起到防水防漏的作用。
方法是:在一條膠縫上分成兩次涂膠的工藝。先是按常規的打膠法進行接縫處理。當?shù)谝坏滥z
固化后,在第一道膠的上面再打一道,并將形狀修整為凸弧形斷面,使之寬于第一道膠,讓第二道膠的兩邊
粘接在接縫兩側玻璃面上（如圖3.2.3-2)
這種形式的打膠既擴大了粘結面和密封寬度,又有利于減緩局部應力(特別是在十字接口處),同時覆蓋了第一道密封膠在施工時可能出現缺陷。有利于徹底消除滲漏的隱患。
如采用凸形打膠玻璃接縫,在設計時應考慮到在局部凸起面上留有排水通道。
3.3 點支式玻璃采光頂天溝節點處理
3.3.1 排水系統可選擇有組織排水或無組織排水系統,有條件的建筑應選擇有組織的排水
1)排水方向應直接明確,屋面
檐口應設置集水、排水天溝,宜采用內排水和外排水落水排放系統。
2)在建筑的人流密集處和對落水噪音有限制的地方,應避免采用無組織排水系統。在嚴寒和寒冷地區應采取措施防止積雪融化后在屋面檐口處產生冰棱現象。
3)在嚴寒地區的采光頂檐口和集水、排水天溝處宜設置冰雪融化裝置。
3.3.2 天溝槽的設計應考慮
1)排水天溝宜采用
防腐性能好的
金屬材料,厚度不應小于2.0mm。
2)防水系統宜采用兩道以上的防水構造。防水系統應具各吸收溫度變化等所產生的位移的能力。
3)排水天溝的
截面尺寸應根據排水計算確定,并在長度方向上應考慮設置
伸縮縫,天溝連續長度不宜大于⒛m。
4)天溝槽的設計時,在充分考慮到其自身的排水、引水的功能外,還要考慮到排水天溝是整個采光頂系統的一個組成部分。其功能要完整。特別是在保溫、隔熱、
隔聲及裝飾性能上要根據不同的項目進行專
門的設計。一般要求在天溝金屬槽的室內則設置填充
保溫棉,在可視部
分包飾裝飾面層。在天溝金屬槽的室外則涂防水油膏加防水卷材,這樣有利于減少噪聲,提高溝槽的防腐能力,提高使用壽命。(如圖3.3.2)
3.3.3 排水天溝的斷面節點設計
在排水天溝的斷面節點設計時應考慮到天溝的槽口與采光頂玻璃面板相交接處、槽口與砼立面墻體與
金屬屋面板交接處的構造處理。使之能夠適應由于溫度或不利荷載所引起的變形及相對位置量,來保證其使用性能(如圖3.3.3)
天溝、檐溝與屋面交接處變形集中,容易
開裂,為增強抗裂能力,應采用能夠吸收大變形量的密封膠,并且進行柔性連接。
