點支式玻璃采光頂應用技術探討

　　本篇文章內容由[中國幕墻網ALwindoor.com]編輯部整理發布：

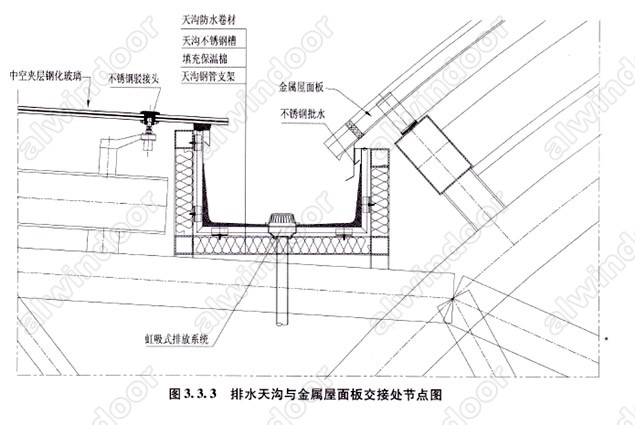

　　3.3.4 天溝落水斗及虹吸排水技術
　　當雨水、雪水按照我們的要求匯人天溝內就進人了有組織的排水的過程,一般情況下從天溝內向外排水的方案有兩種:一是通過水的重力和天溝的排水坡度使雨水匯聚到落水斗處,通過排水管道有組織的排出。這種方法簡單易維護,大量使用在建筑上。二是近年來引進的虹吸排水系統技術。

　　虹吸式排水系統的基本原理是當天溝積水深度逐漸加大并超過雨水斗上表面高度,摻氣比值迅速下降為零,雨斗內水流形成負壓或壓力流,瀉流量迅速增大,從而形成飽和排水狀態。其技術特點在于虹吸式雨水斗設計,水進人立管的流態被雨水斗調整,消除了由于過水斷面縮小而形成的旋渦,從而避免了空氣進人排水系統,使系統內管道呈滿流狀態。利用了建筑物高度賦予的勢能,在雨水的連續流轉過程中形成虹吸作用,導致水流速度迅速增大,實現大流量排水過程。

　　3.3.5 我們應該注意的是在實際使用過程中,不論是落水斗或是虹吸系統,在與天溝槽接口的位置都有過滲漏或異物堵塞的問題,所以我們在設計時也要充分考慮到使用的環境,必要時應在落水處增設防封堵構造,或溢流裝置。防止雨水在不能及時排出的情況下向外溢出。

　　在設計坡度較大的排水天溝時應詳細計算最大匯水量和水流速,必要時可在天溝內設置阻水板、集水池等裝置來保證排水的順暢。

上一頁1234567下一頁

專家介紹

　王德勤

鋁門窗幕墻委員會專家組

工作單位：北京德宏工程技術科研中心

技術職稱：教授級高工

專業：門窗幕墻標準編制、建筑玻璃與金屬結構設計與研究

專長：大型金屬屋面、雙曲面索結構點支承玻璃幕墻的產品開發、節點設計、施工技術研究與應用。在國內是最早進行點支式玻璃幕墻研發、推廣人之一。
