1 鋁板幕墻的現(xiàn)狀
鋁板幕墻從誕生以來以其獨(dú)特的質(zhì)感,豐富的色澤,優(yōu)異的可
塑性、形式多樣性、
耐侯性而各受設(shè)計(jì)師的青睞,在現(xiàn)代建筑中其使用率越來越受到人們的追捧,是建筑物裝飾的一次飛躍,用
鋁板幕墻形式進(jìn)行建筑外裝飾
飾面板的安裝,可在任何建筑、任何高度、任何部位、任何構(gòu)造形式的
高層建筑上使用,這樣就打破了高層建筑、
超高層建筑不能使用某些飾
面板進(jìn)行外裝飾的限制。鋁板幕墻幕墻已成為現(xiàn)代建筑的標(biāo)志。然而隨著全球資源、能源的日益緊張及鋁板幕墻也極需進(jìn)行產(chǎn)品、技術(shù)的更新及提升。
就國內(nèi)現(xiàn)階段鋁板幕墻而言仍以
鋁單板幕墻、復(fù)合
鋁塑板為主要產(chǎn)品選擇,近幾年出現(xiàn)的蜂窩
復(fù)合鋁板由于其側(cè)向折彎的可塑性低僅用于一些特殊的項(xiàng)目中。
鋁單板幕墻以其可塑性強(qiáng)、抗強(qiáng)風(fēng)、全天候的性能仍是鋁板幕墻的主導(dǎo)產(chǎn)品,但是由于鋁
單板工藝在加工時(shí)進(jìn)行剪板——折彎—背部加肋
焊接一
表面噴涂上色一運(yùn)輸一安裝的整個(gè)流程,其
平整度、光潔度、色差均無法進(jìn)行有效控制,從而導(dǎo)致利用率、平整度、色差等情況經(jīng)常引起工程質(zhì)量的的糾紛。復(fù)合鋁塑板具有鋁單板同樣的可塑性其優(yōu)點(diǎn)是重量輕,表面光潔平整度好,按同方向安裝無色差,并具有優(yōu)異的現(xiàn)場(chǎng)加工性,為建筑誤差所引起的外墻尺寸變化,為減少加工周期和縮短安裝工期創(chuàng)造了條件。復(fù)合鋁塑板表面的氟碳涂層也是以在線
輥涂的方式與輥壓、熱合一次完成的,涂層均勻無色差,從而使建筑物的裝飾色彩保持一致提供了保障。但是鋁塑板的生產(chǎn)工藝中鋁板與
塑料膨脹系數(shù)差別較大,易發(fā)生起泡、
剝離現(xiàn)象。
2 瓦楞復(fù)合鋁板的特性

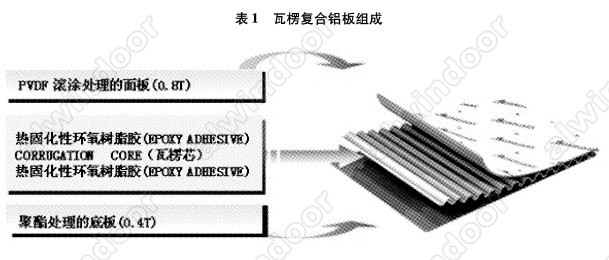

瓦楞復(fù)合鋁板是一種新型的
復(fù)合鋁板幕墻材料,使用面板0.6-0.8mm
底板0.4mm中間0.2mm瓦楞鋁板符合
粘接而成,在瓦楞芯材表面涂刷熱
固化性
環(huán)氧樹脂粘合劑,
加熱加壓復(fù)合而成的鋁板產(chǎn)品,其復(fù)合方式類似于瓦楞紙箱板的形式。

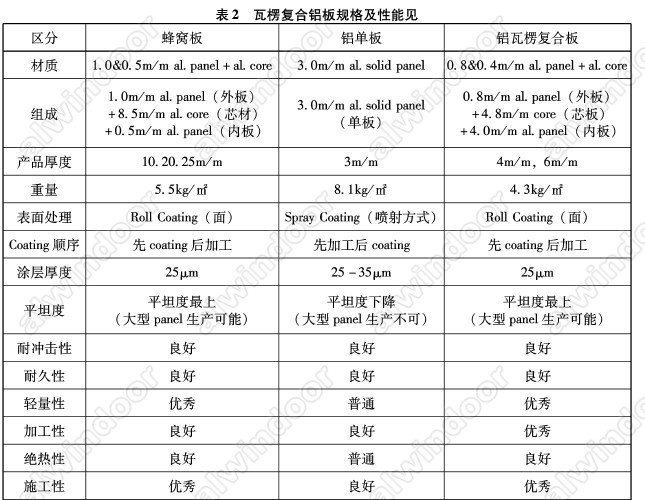

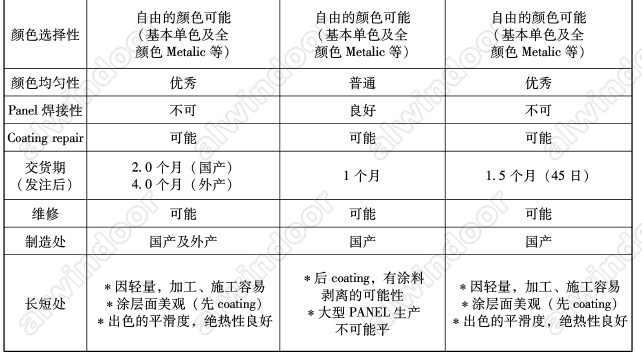

瓦楞板的優(yōu)點(diǎn):
節(jié)能:瓦楞復(fù)合鋁板重量輕,其每平方的重量4,3kg僅相當(dāng)于鋁單板的50%。
剛性強(qiáng):由于瓦楞高度大,緩沖性好,這是因?yàn)槠?a href='../../zsk/ct.asp?id=7557' target='_blank' style='font-size:1em; border-bottom:1px dotted blue;'>斷面尺寸大,邊緣
抗壓強(qiáng)度也就相應(yīng)提高。瓦楞數(shù)量多,
平面內(nèi)的支撐點(diǎn)多,形成一個(gè)個(gè)小的結(jié)構(gòu)體,平壓
強(qiáng)度就會(huì)相應(yīng)的提高。有適當(dāng)?shù)匿撔?其瓦楞復(fù)合空間能起到減震和
隔音的效果。
無色差:瓦楞復(fù)合鋁板面板采用在線
噴涂工藝解決了色差問題,可以進(jìn)行
防腐、軋花、
涂裝、印刷等二次加工,與鋁板可以媲美,而造價(jià)卻低廉得多,其裝飾效果較好,其表面提高了建筑的整體裝飾效果
面積大:瓦楞復(fù)合鋁板單塊面積大,最大單塊可以做到3m×1.5m,可塑性強(qiáng),制造工藝精良,表面
金屬質(zhì)感的觀感較有特點(diǎn),極具現(xiàn)代感,顏色品種選擇也比較多,故能較好地體現(xiàn)設(shè)計(jì)意念。
宜加工:由于瓦楞復(fù)合鋁板其特性同鋁塑板差不多,使用鋁塑板的加工生產(chǎn)設(shè)各即可。
宜安裝:瓦楞復(fù)合鋁板的安裝工藝及方法同鋁塑板的安裝施工工藝一致,因此安裝工藝及技術(shù)更容易,鋁單板需要在工廠內(nèi)加工完畢后運(yùn)至現(xiàn)場(chǎng),出現(xiàn)折損時(shí)還需要再從工廠內(nèi)加工發(fā)貨,而瓦楞復(fù)合鋁板可以將
板材及加工機(jī)具運(yùn)至現(xiàn)場(chǎng)進(jìn)行現(xiàn)場(chǎng)加工,對(duì)于造型復(fù)雜的建筑里面其優(yōu)勢(shì)尤為明顯。
瓦楞復(fù)合鋁板的缺點(diǎn):
瓦楞復(fù)合鋁板的構(gòu)造一般為三層,外面兩側(cè)為0.4-0.8厚的鋁層,中間的瓦楞芯材料采用0,2-0.4,以熱固化性環(huán)氧
樹脂粘合劑粘接,其產(chǎn)品質(zhì)量受生產(chǎn)加工過程中膠水的
穩(wěn)定性、車間的溫度的影響較大,生產(chǎn)過程控制不好會(huì)造成其
頂板和底板同瓦楞芯材粘和度不強(qiáng)從而導(dǎo)致
變形和
脫落,影響其整體生產(chǎn)、安裝質(zhì)量。面板的好壞為整個(gè)加工過程中的關(guān)鍵,面板
鋁材的延展性不高及厚度太薄時(shí)容易導(dǎo)致彎角
曲面時(shí)面板易
斷裂,所以面板不宜選用0.8mm以下厚度鋁板,材質(zhì)宜選用國標(biāo)3003H24
鋁合金卷材。
上一頁12下一頁
