【中國幕墻網(wǎng)】作為精修建筑外表面的一種方法，建筑用
硅酮結(jié)構密封膠(以下簡稱
硅酮結(jié)構膠)越來越多地受到人們的歡迎。將玻璃、
鋁材、
石材和其他材料使用
硅酮結(jié)構膠與幕墻結(jié)構粘合在一起，這種建筑方法最早是30年前由美國發(fā)展起來的，目前在我國也已廣泛使用并發(fā)展起來。
1 硅酮結(jié)構膠的結(jié)構性應用
同傳統(tǒng)的輕質(zhì)幕墻相比，硅酮結(jié)構膠提供了美學和功能上的優(yōu)點。由于外表面不需要任何機械
干掛件，保證了設計的連續(xù)性以及玻璃的流線性，表面光滑。
(1)兩邊法。將外鑲嵌板的兩條平行邊用硅酮結(jié)構膠與建筑
框架粘結(jié)，另兩條邊保留形成膠槽。
(2)四邊法。鑲嵌板的四邊被黏結(jié)的位置沒有任何機械保留件，均用
密封膠粘著
固定。用這種方法，結(jié)構的整體性、系統(tǒng)的安全性依賴于硅酮結(jié)構膠與外表面槽及支撐框架的
粘結(jié)性能。
前一種情況常為人們所誤解，總認為上下用框固定即可，至于兩側(cè)
密封膠的施打只是一般性黏著和
防水。但玻璃本身遇到外力時，會有
彎曲變形現(xiàn)象，而當外力達到某一程度時，即使兩邊有框，玻璃也可能
脫落掉出。
具有特殊配方的硅酮結(jié)構膠是惟一具有結(jié)構膠必需的性能的材料，如，與各種建筑
基材的黏結(jié)力、允許由于溫度和
構件位移引起的一定
接縫位移的
彈性以及其粘結(jié)和
剝離強度幾乎不受紫外線和其他環(huán)境條件的影響。
2 與陽極極化鋁的黏結(jié)
在歐洲，大約95％的結(jié)構膠施工于陽極極化鋁的框架，實驗證明硅酮結(jié)構膠與陽極極化鋁的黏結(jié)質(zhì)量變化很大。它主要依賴于密封膠施工時的基材的表面特性，而基材的表面特性又依賴于原始的表面特性、清潔基材用的
溶劑性質(zhì)、基材清潔與密封膠施工時的時間間隔等。
2．1 陽極極化鋁的表面特點
陽極極化鋁就是在H2SO4溶液中將鋁的
陽極氧化處理得到的。其表面是由六邊形元胞組成的緊密體系，每個元胞含有一個孑L隙，如圖1所示。
元胞直徑依賴于
氧化處理條件，如：電解質(zhì)的組成、溫度、電流
強度等，變化范圍從1～3gm，每平方米大約有10 個孔隙，這些孑L隙可以通過在熱水中加入羧酸鹽對表面進行處理后得到密封，同時無水率轉(zhuǎn)化成氫
氧化鋁，體積增大。由于密封的程度不一樣，氧化鋁層的孑L隙變化很大。這樣，陽極氧化過程主要包括3個步驟，每一步都對表面性能產(chǎn)生很大影響，以此影響著密封膠的黏結(jié)性。這3個步驟是：
● 鋁表面的清潔過程，將其浸入堿性溶液中(溶于水的KoH溶液)完成；
●氧化過程，將其在酸性溶液中電解完成；
●密封過程，將其浸入含有醋酸鹽或乙二酸鹽溶液中完成。
氧化過程影響著形成的氧化鋁層的總厚度和孑L隙的結(jié)構和
密度，密封的好壞影響著氫氧化鋁層的表面
硬度。
2．2 黏結(jié)機理一接觸角技術

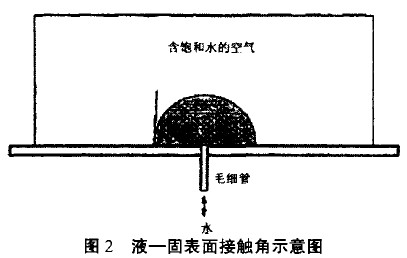

液滴與固體表面接觸就形成一個接觸角，即沿液滴的切線與固體在三相線的交界面形成的角度，如圖2所示。
上一頁12下一頁
