2.位移測量原理
本次試驗用位移傳感器為調頻接觸式位移計，位移計安裝時測桿與試件緊密連接，試件的變形通過測桿的變形經傳感器轉換為調頻信號，再由位移變送器將調頻信號檢出為電壓信號送至數據采集儀并轉換記錄為數字信號儲存（圖8）。
3.壓力測量原理
模爆器內壓力測量采用應變式壓力傳感器，其本質仍然是應變的測量，應變測量的基本測量原理同上。壓力傳感器的測量原理如下：在壓力傳感器的承壓面連接有薄壁圓筒，圓筒側壁粘貼有應變片，當承壓面受到壓力作用時，薄壁圓筒也相應發生變形，應變片也隨之變形，因此測量應變片的應變即可測得對應的壓力值。
4.數據采集設備

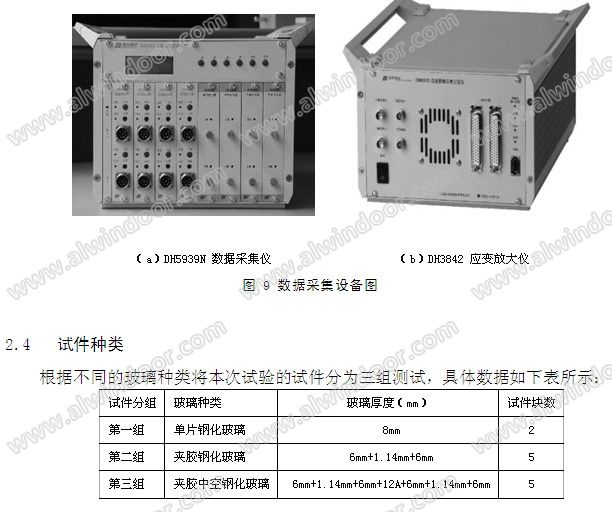

數據采集儀采用江蘇東華測試技術有限公司的 DH5939N 數據采集儀。DH5939N數據采集記錄分析儀是一種高性能的多通道并行數據采集記錄分析系統。系統包括以 A/D 轉換器為核心的數據采集記錄儀，以控制、記錄和分析為目的的微型計算機以及相應的控制軟件和分析軟件。如圖9 所示：

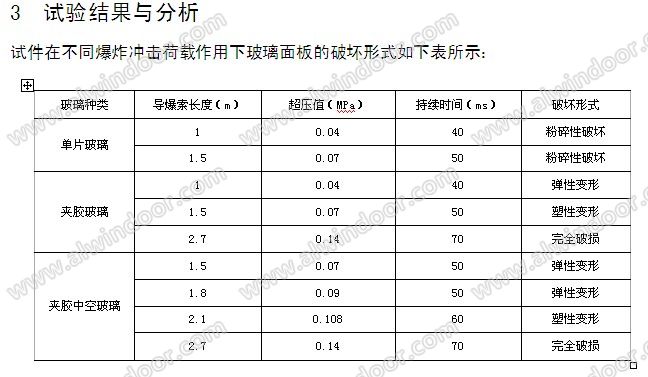

由上表可以看出，單片玻璃面板在兩組爆炸沖擊荷載作用下，均呈現粉碎性破壞（
脆性破壞），玻璃面板完全脫離支撐框，玻璃碎片向四周飛濺，箱體內有大量碎片，即易造成二次傷害。而且在 1.5m導爆索爆炸沖擊作用下，玻璃面板后的位移

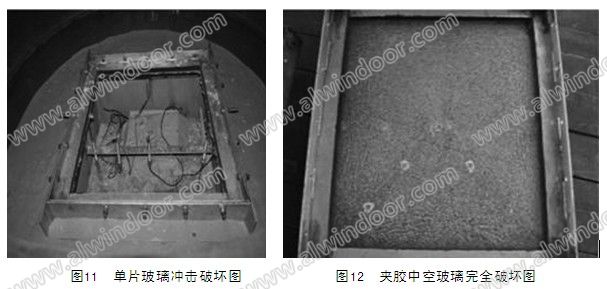

撐桿也發生較大變形，說明爆炸荷載再使得面板破碎后仍有較大的余量。玻璃破碎圖片如圖11所示。
夾膠玻璃和夾膠
中空玻璃在不同爆破等級下，分別表現為
彈性變形、
塑性變形和完全損壞三種形式。當爆破等級較小時，玻璃面板測點處的應變值和位移值都較小，并且隨著荷載的衰減，面板的應變和位移也回歸至零，玻璃面板未發生
裂紋，屬于
彈性變形。隨著爆破等級的增大，玻璃面板進入塑性變形階段，首先為內片玻璃破損，隨著荷載的衰減，面板的應變和位移不再回歸至零點。爆破等級進一步增大，玻璃面板內外片均完全破損，無繼續
承載能力，玻璃中心呈撕裂狀破壞，玻璃沒有完全脫離玻璃框，玻璃沒有發生大面積飛濺，少數玻璃碎片散落，如圖12所示。
4 結論
通過對玻璃幕墻在爆炸沖擊荷載作用下的動力響應試驗，可以得出如下結論：
1.單片玻璃在爆炸沖擊荷載作用下呈脆性破壞，并伴有碎片飛濺，易對建筑的其他構件和人員造成二次傷害，因此在有抗爆炸設計要求的建筑結構中，禁止采用單片玻璃作為抗暴玻璃幕墻的
板材；
2.夾膠玻璃和夾膠
中空玻璃能抵抗一定等級的爆炸沖擊荷載，而且其破壞后整體不
脫落，沒有碎片飛濺，對人員無二次傷害，尤其是夾膠中空玻璃，抵抗爆炸沖擊波荷載能力較強。在沒有抗爆炸設計要求的建筑結構中，宜采用夾膠玻璃作為
建筑幕墻的板材；在有抗爆炸設計要求的重要性建筑中，宜采用夾膠中空玻璃作為建筑幕墻的板材。
3.炸藥爆炸形成的沖擊波的峰壓力值或沖量值沒有達到夾膠玻璃面板破碎限值時，夾膠玻璃面板的動力響應為彈性響應。隨著沖擊波的衰減，夾膠玻璃面板的變形回歸于初始狀態，當沖擊波的峰壓力值或沖量值超過限值，夾膠玻璃面板變形為彈塑性變形。
參考文獻
[1]趙西安.建筑幕墻工程手冊（上冊）.北京：中國建筑工業出版社，2003
[2]秦榮.高層與超
高層建筑結構.北京：科學出版社，2007
[3] U.S. Army Corps of Engineers. (1957). “Design of Structures to resist the effects of Atomic Weapons” Manual
EM 1110-345-415, Washington D.C.
[4] ASTM. (1996). “Standard test method for glazing and glazing systems subjected to airblast loadings” F West Conshohocken, Pa.
[5] 陶志雄.玻璃幕墻的爆炸動力響應及抗爆炸設計方法：[博士學位論文].上海：同濟大學，2011
