1、概述K=1.5~2.0W/(㎡•K)
建筑節能法律法規及相關標準：
建筑外窗是建筑物外圍護結構的重要組成部分，建筑外窗的熱工性能，直接影響建筑節能。建筑外窗有：斷橋鋁合金窗、塑鋼窗、玻璃鋼窗、鋁木鋁塑復合窗、實木窗等。
隨著國民經濟的發展，人們生活水平的提高，由溫飽型向舒適轉變，人們對住宅質量、家電配置的要求越來越來高，能耗越來越大，國家為節約能源對住宅的節能及環保提出了新的要求。

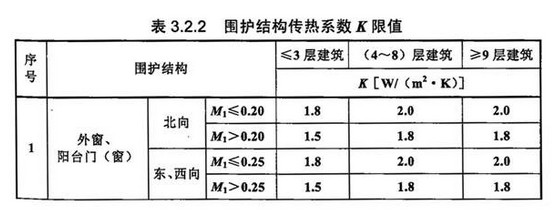

根據《公共建筑節能設計標準》GB50189-2005強制性標準的規定;中華人民共和國建設部令第143號《民用建筑節能管理規定》;國務院頒布《民用建筑節能條例》立法的規定;為落實“十二五”時期建筑節能75%發展規劃目標，北京市執行《居住建筑節能設計標準》DB11/891—2012，從2013-01-01實施。其中強制性條文規定：建筑各部分外圍護結構的傳熱系數K值不應大于表3.2.2規定的限值。
•鼓勵民用建筑節能的科學研究和技術開發，推廣應用節能型的建筑、結構、材料、施工工藝等……。
•鼓勵發展“節能門窗、幕墻的保溫隔熱和密閉技術”等建筑節能技術和產品。
•建筑工程施工過程中，建設行政主管部門應當加強對建筑物的圍護結構(含墻體、屋面、門窗、玻璃幕墻等)是否符合節能要求的監督檢查。
•新建民用建筑應當嚴格執行建筑節能強制性標準要求，對擴建、改造工程應當進行節能改造，既有建筑工程節能改造要符合節能強制性標準的要求。
•建設單位未執行建筑節能強制性標準委托設計，明示或暗示設計單位、施工單位違反節能要求，處20萬元以上50萬元以下罰款。
•設計單位未按照建筑節能強制性標準進行設計，處10萬元以上30萬元以下罰款，責令停業整頓，降低或吊銷資質等級或證書。
•施工單位未按照建筑節能強制性標準施工，責令整改，費用自負，情節嚴重處合同額2%以上4%以下罰款，責令停業整頓。降低或吊銷資質等級或證書。
•施工圖設計文件審查機構進行審查時，不符合建筑節能強制標準的，審查結論定為 “不合格”不得施工。
•竣工驗收時，違反建筑節能強制性標準，重新組織整改驗收。
•監理單位，應當依照法律、法規及建筑節能強制性標準實施監理。
2、節能外窗的設計：(詳見各種外窗熱工性能表)
各種節能外窗的熱工性能首先要確保氣密性為不小于七級，第二外窗的傳熱系數為玻璃和窗框的整體傳熱系數，要合理選擇各種窗框料和玻璃的配置。
(1)、斷橋鋁合金框料(穿條式)：其熱工性能取決于聚酰胺隔熱條(PA66GF25)的寬度，有14.8mm、20mm、24mm、28mm、32mm、36mm等，寬度增加時窗框熱工性能會提高。(圖二為三玻中空隔熱條14.8mm)、(圖三為二玻中空隔熱條為25.3mm)
(2)、塑料窗框：型材的空腔越多框料的熱工性能會提高。(圖五為三玻中空塑料窗穿鋼襯)
(3)、玻璃鋼窗框：其傳熱系數與框料空腔內填充保溫材料有關。(圖一)
(4)、實木窗框、鋁塑復合窗：與木材本身的性能有關。(圖四為三玻中空鋁塑復合窗)
(5)、玻璃的配置：有二片玻璃組成的二片中空玻璃(白+A+Low-E、Low-E+A+Low-E)，由三片玻璃組成的雙中空玻璃(由白玻璃和Low-E玻璃組成)、A為中空玻璃的空氣層厚度：9mm、12mm、15mm、20mm等，上述均影響玻璃的熱工性能。Ar為充氬氣中空玻璃。中空玻璃K=0.53∽1.90W/(m2•K)圖二、圖三。(6)、中空玻璃普通鋁合金“隱框窗”K=1.42∽1.96W/(m2•K)，具有建筑藝術性和經濟性、高節能鋁合金窗，長期使用安全耐久。

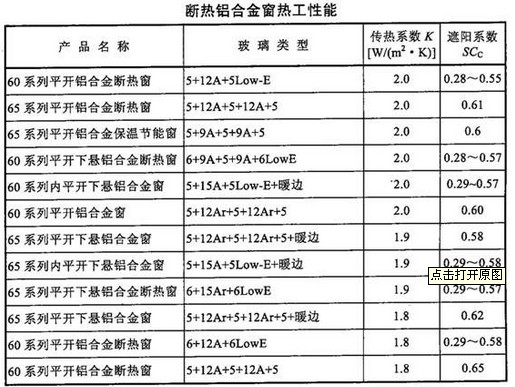

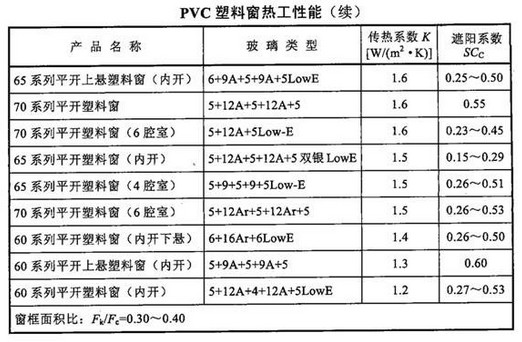

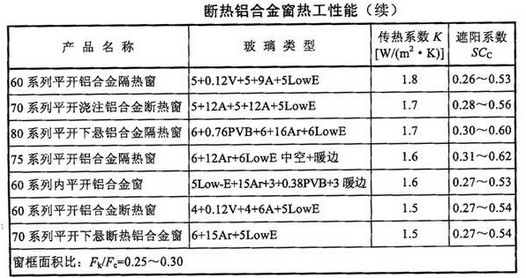

各種窗的熱工性能詳見下表：
3、各種外窗的構造節點圖：
