防火玻璃幕墻與門窗系統的設計及應用

　　3.材料及分類

　　防火玻璃幕墻門窗系統的主要材料包括防火玻璃和框架系統�？蚣芟到y是指框架及其配件組成的系統。

　　防火玻璃按照結構形式可以分為復合防火玻璃和單片防火玻璃。從防火玻璃耐火性能的角度，《建筑用安全玻璃 防火玻璃》GB 15763.1-2001規定防火玻璃分為A、B、C三級，這三級分類和歐洲標準EN13501-2 Classifications是對應的。它們的對應關系如下：

　　《建筑用安全玻璃 第1部分：防火玻璃》GB15763.1-2009中刪除了“B”這一分級。

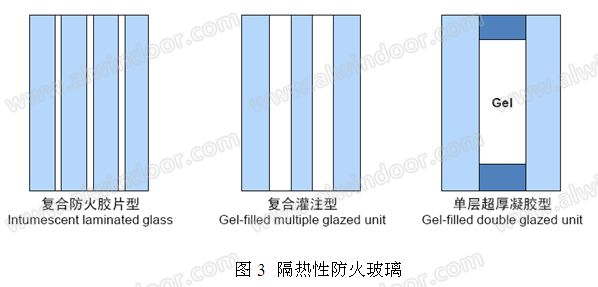

　　實現玻璃防火隔熱性的手段主要是采用多層夾(凝)膠的形式、灌漿形式(又稱超厚凝膠形式)、或者前兩種的混合形式-復合灌注。(圖3)

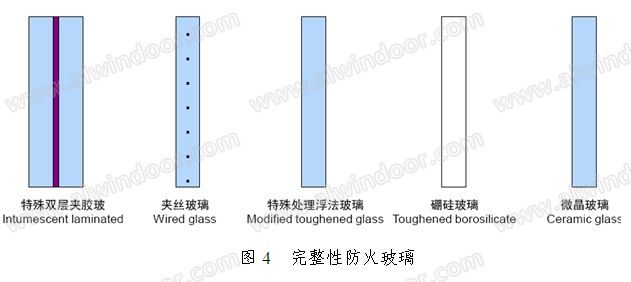

　　防火完整性的玻璃構造一般是單片玻璃，或者由單片防火玻璃和其他玻璃組合成的不具備防火隔熱性的復合玻璃。常見的單片防火玻璃類型見圖4。

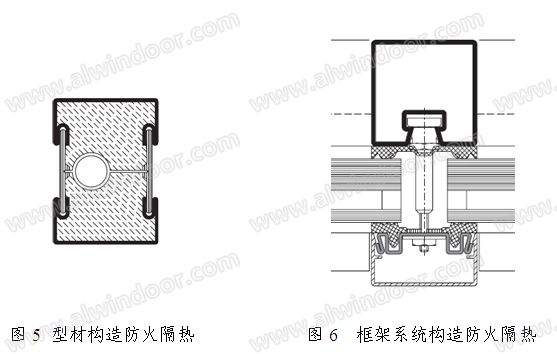

　　框架系統可以按照防火性能分類也可以按照框架材料分為鋼框架系統、木框架系統。實現框架系統防火隔熱性的手段主要是采用型材構造來防火隔熱(圖5)或者通過系統設計來防火隔熱(圖6)。

　　鋼框架系統即以鋼型材或不銹鋼型材（詞條“不銹鋼型材”由行業大百科提供）為主要受力構件及其他配件組成的系統。

　　在歐洲多以精細鋼型材或不銹鋼型材為主要受力構件，鋼龍骨（詞條“龍骨”由行業大百科提供）經過表層處理后(如氟碳烤漆、靜電粉末噴涂，若為不銹鋼型材則為拉絲或拋光)直接裸露在室內。在國內，則將作為主要受力構件的普通鋼型材裸露在外，或者出于美觀的考慮，再包一層裝飾性鋁板、鋁型材或不銹鋼板。

　　木框架系統，以木材為主要受力構件及其他配件組成的框架系統。這類框架系統目前很少使用。

　　目前，國內還沒有對防火玻璃框架系統作有針對性地分類，在《鑲玻璃構件耐火試驗方法》GB/T 12513-2006中把鑲玻璃構件籠統的分為，隔熱性鑲玻璃構件和非隔熱鑲玻璃構件。

　　從實踐應用的角度，按照構件的防火性能分類、構件的建筑功能分類、構件中框架的主要材料分類是比較常用的分類方法。

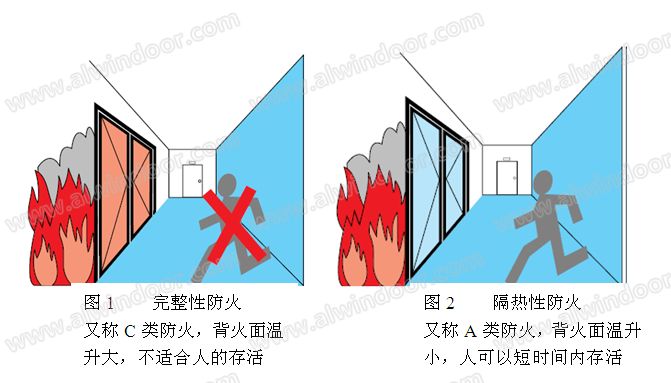

　　按照構件的防火性能分類，可以分為隔熱防火即A類(歐標EI類)，部分隔熱防火即B類(歐標EW類)，非隔熱即C類(歐標E類。《防火門》 GB 12955-2008采用了這種分類方法。

　　按照構件的建筑功能分類，可以分為防火玻璃門、防火玻璃隔墻、防火玻璃幕墻(含防火玻璃采光頂)、防火玻璃窗。

　　按照構件中框架的主要材料分類，可以分為防火鋼框架系統、防火木框架系統。
