廣州東塔高530m，地上112層，地下5層，總投資100億，主體采用帶伸臂的巨型框架-核心筒結構，建成后將超越廣州西塔成為廣州第一高樓。建筑方案由美國KPF建筑事務所設計，奧雅納全程參與結構設計，廣州市設計院負責審圖及出圖工作。
1 工程概況
廣州東塔位于珠江新城CBD中心地段，與對面已經封頂?shù)奈魉黄鹦纬呻p塔，南面隔江對望廣州新電視塔。
廣州東塔占地26452m2，地上總建筑面積為404802m2，塔樓建筑屋頂標高（詞條“標高”由行業大百科提供）為530m，結構高為度為518m，地上112層，集辦公、服務公寓、酒店、餐廳于一體;地下5層，包括零售區、停車場、貨物起卸區和機電設備用房;裙房地上8層，高50.7m，與塔樓間采用防震縫區分為各自獨立的抗震單元，建筑效果及總平面圖見圖1。
(a)建筑效果圖

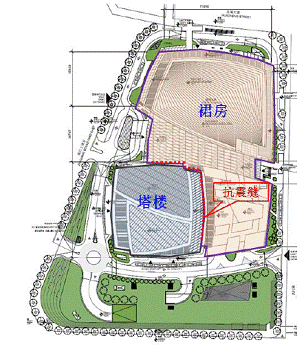

(b)總平面圖
圖1廣州東塔建筑效果圖及總平面圖

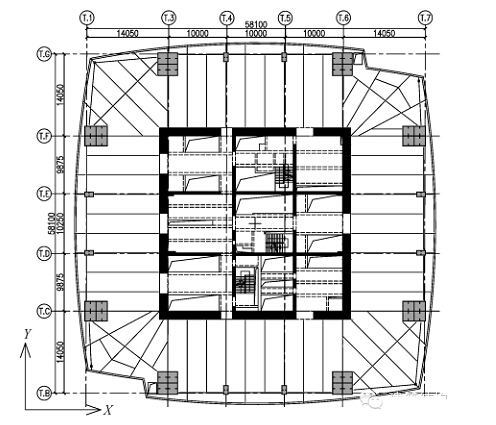

廣州東塔屬超B級高度的高層建筑，典型樓層平面尺寸約為58.1m×58.1m，核心筒平面尺寸為32.7m×32.7m，見圖2。
圖2典型樓層平面示布置
2 結構體系
2.1結構體系選取

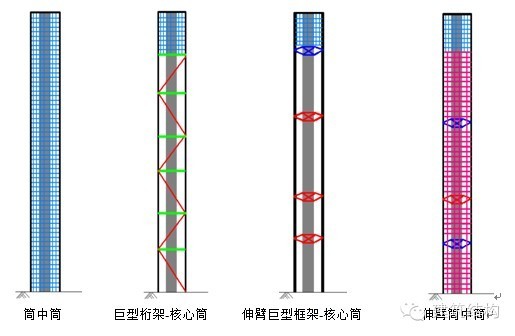

在廣州東塔方案設計階段，對多種結構方案進行了研究，見圖3，各結構方案的指標對比見表1。
圖3方案設計階段4種結構體系
雖然帶伸臂巨型框架-核心筒結構造價最高和施工難度較大，但由于其具備最大的樓層平面開放度、最高的空間利用效率、最靈活的幕墻設計和最好的景觀可視性，從而最終贏得了業主和建筑師的青睞。
2.2結構體系特點

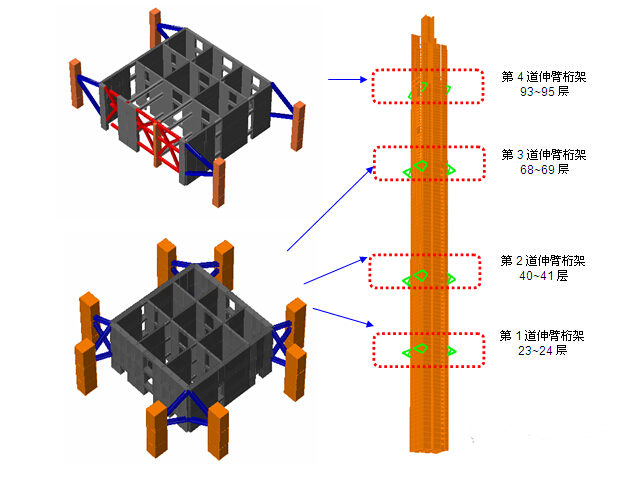

帶伸臂桁架的巨型框架-核心筒結構由鋼筋混凝土（詞條“鋼筋混凝土”由行業大百科提供）核心筒(內嵌鋼板/型鋼)、矩形鋼管混凝土柱與6道雙層空間環桁架組成的巨型框架、連接核心筒和巨型框架的4道伸臂桁架組成，如圖4所示。
圖4塔樓結構體系
6道環向桁架中的第1，2，4，6道為兩層高，第3，5道為1層高，兩者之間布置4道伸臂桁架，在第1，2，4，6道環向桁架處，伸臂桁架桿件截面尺寸如表2所示，伸臂桁架示意見圖5。
圖5 伸臂桁架示意

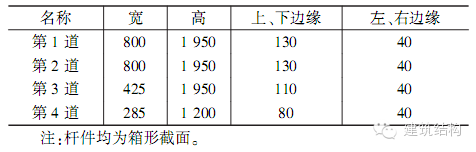

伸臂桁架桿件截面尺寸/mm 表2
3 構件設計關鍵問題
3.1巨型鋼管混凝土柱
