本篇文章內(nèi)容由[中國幕墻網(wǎng)]編輯部整理發(fā)布：
從2016年下半年至今，有機硅原材料價格一路上漲，特別是2018年初以來，有機硅市場持續(xù)瘋狂，原材料價格暴漲，DMC（詞條“DMC”由行業(yè)大百科提供）從4月15日到5月15日，1個月漲幅達到3500~4000元，直逼36000元/噸(見圖1)，107膠、硅油從3月15日到5月15日，2個月的漲幅均達到4000元，最新報價分別為35500元/噸、41000元/噸。這些原材料價格均達到歷史最高值!而且有機硅原材料上漲的勢頭未見停止的跡象!
圖1：DMC 2018年4月15日~5月17日價格走勢
目前，多數(shù)有機硅原材料廠家已暫停報價、一單一議!拿著錢都要排長隊，甚至買不到貨。面對原料奇缺和漲價狂潮，下游成本暴漲，恐慌情緒增強，無奈之下紛紛發(fā)布漲價函，宣布上調(diào)產(chǎn)品價格。整體來看，限產(chǎn)、檢修、環(huán)保等多重因素疊加，短期內(nèi)原料供應緊張程度得到緩解的可能性不大。而目前成本壓力已傳導至下游，原料價格的上漲必然帶動下游跟漲。所以，在可預見的時期內(nèi)，下游硅酮密封膠生產(chǎn)企業(yè)，跟隨著有機硅原料的持續(xù)快速漲價，將會不斷地上調(diào)硅酮密封膠的價格!
在原材料漲價的大背景下，硅酮密封膠企業(yè)該何去何從?我們看到有些廠家選擇堅守底線，堅決不充油，而有些廠家選擇降低產(chǎn)品品質(zhì)，以充油來降低成本，比如把原來不充油的做成充油的、原來充油少的，增加充油的量。所以，用戶在選用硅酮密封膠時，應該注意：面粉漲價，面包會便宜嗎?那些沒怎么漲價的產(chǎn)品，是以犧牲產(chǎn)品質(zhì)量為代價的;那些按照市場規(guī)律漲價的產(chǎn)品，是以堅守產(chǎn)品質(zhì)量為底線的。
硅酮密封膠質(zhì)量的好壞是與原材料的質(zhì)量、配方組成、生產(chǎn)工藝、質(zhì)量管控體系等多方面因素有關。我們將主要從硅酮密封膠的配方組成方面給大家分析一下硅酮密封膠的成本與性能的相互關系，讓大家擦亮眼睛，選對硅酮密封膠!
硅酮密封膠主要由有機硅基礎聚合物(包括107膠、DMC、硅油等)、填料和助劑三部分組成，在這三大類材料中，有機硅基礎聚合物價格高，同時在合理的硅酮密封膠配方中含量也最高，因此其成本常常占整個硅酮膠原材料成本的75%以上�？紤]到性能，質(zhì)量優(yōu)良的硅酮密封膠產(chǎn)品中有機硅基礎聚合物含量可達到50%，甚至更高;但部分生產(chǎn)廠家只考慮到成本而不顧性能，為了降低密封膠的成本，通常的做法是增加低價填料的用量、填充礦物油，進而大幅降低有機硅基礎聚合物的含量。下圖2是不充油硅酮膠和充油硅酮膠的組成示意圖。

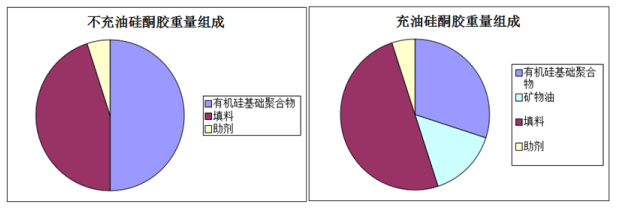

圖2 不充油硅酮膠和充油硅酮膠的組成
硅酮密封膠的組成決定了其成本，部分生產(chǎn)廠家正是通過降低有機硅基礎聚合物含量的方法達到其降成本的目的。下圖3是某充油配方與不充油配方的成本對比，可以看到充油膠的成本低于不充油膠的成本。
圖3 某充油配方與不充油配方的成本對比
合理的硅酮密封膠配方組成是保證其性能的基礎。我們知道硅酮密封膠優(yōu)異的耐老化性能是由于其特殊的以硅—氧—硅鍵為主鏈的分子結(jié)構(gòu)決定的，有機硅基礎聚合物含量直接影響著硅酮密封膠的長期耐老化性能和耐久年限。如果硅酮密封膠填充了礦物油、廉價填料，有機硅基礎聚合物的含量明顯下降，其耐久性必將會受到嚴重影響!
從表面上看，這些低成本的“充油膠”與不充油的硅酮密封膠無太大區(qū)別。部分產(chǎn)品甚至做得外觀很好，很光亮，固化速度也快，初期固化力學性能（詞條“力學性能”由行業(yè)大百科提供）也好，硬度、彈性均較好。但隨著使用時間的延長，“充油膠”與不充油的硅酮密封膠差異逐漸顯現(xiàn)。
下表1可以看出：常溫固化21天后，低成本的“充油膠”與不充油的硅酮密封膠的硬度和彈性差別不大，但是熱老化之后，“充油膠”的硬度變大，彈性變差，力學性能下降特別明顯，達不到密封膠相關標準要求。
表1：某品牌-不充油硅酮膠和某品牌-充油硅酮膠的熱老化對比
下圖4是“充油膠”與不充油的硅酮密封膠分別進行5000h紫外老化試驗的對比，填充15%礦物油的硅酮密封膠，在進行5000小時老化試驗之前，最大強度伸長率與不充油的硅酮密封膠幾乎無差異。但老化500小時后，其性能就出現(xiàn)了明顯差異，“充油膠”彈性急劇下降，膠體變硬，失去彈性;老化3500小時后，粘結(jié)性也出現(xiàn)了問題，出現(xiàn)了嚴重脫膠的情況。而不充油的硅酮密封膠經(jīng)過5000小時老化試驗后，性能依然保持不變。

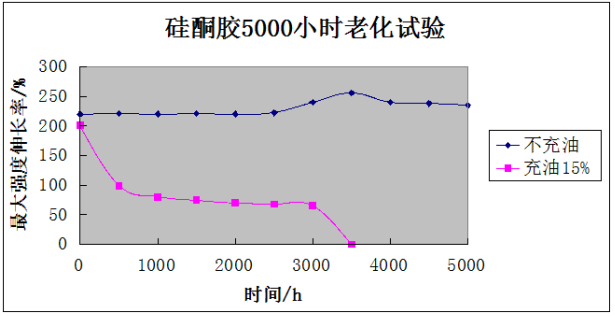

圖4 “充油膠”與不充油的硅酮密封膠的5000h紫外老化試驗
充油的硅酮密封膠老化后性能下降非常明顯，從老化后性能分析來看是滿足不了相應標準要求的。那么在實際應用中，除了性能滿足不了要求外，還有諸多應用問題，例如開裂、粉化、硬化、流油等一系列問題(如下圖5)。
圖5 充油的硅酮密封膠出現(xiàn)的應用問題
目前，有機硅原材料價格暴漲的形式下，越來越多的硅酮密封膠生產(chǎn)廠家通過減少有機硅基礎聚合物的含量，用礦物油和廉價填料來代替，以達到降低成本，做出低價密封膠的目的!這種急功近利、沒有社會責任的做法導致市面上充斥著大量劣質(zhì)的充油硅酮密封膠產(chǎn)品，它們以低價吸引用戶，剛開始使用時也看不出問題，但是幾個月到半年以后，這些產(chǎn)品的問題就會逐漸暴露出來，直接給用戶帶來嚴重的質(zhì)量問題甚至安全隱患。這些問題可能會造成幾倍甚至幾十倍的購買硅酮密封膠本身價錢的經(jīng)濟損失!這些以犧牲產(chǎn)品質(zhì)量和使用性能為代價的低價“硅酮密封膠”，你敢選用嗎?
