本篇文章內(nèi)容由[中國幕墻網(wǎng)]編輯部整理發(fā)布：
目前硅酮密封膠生產(chǎn)都是以聚二甲基硅氧烷為主要原料，輔以交聯(lián)劑、填料、增塑劑、偶聯(lián)劑、催化劑在真空狀態(tài)下混合而成，生產(chǎn)過程涉及眾多物料，為確保產(chǎn)品質(zhì)量，物料需經(jīng)檢驗合格后方可進入后續(xù)生產(chǎn)。根據(jù)實驗室現(xiàn)有的幾種分析測試方法做簡單闡述。
1、折光率測試
折光率(n)是有機化合物最重要的物理常數(shù)之一，作為液體物質(zhì)純度的標(biāo)準(zhǔn)，它比沸點更為可靠。目前折射儀有手持式折光儀、數(shù)顯折光儀、全自動折光儀及在線折光儀等，測試折光率常見的儀器有阿貝折射儀和數(shù)顯折光儀，可參照國家標(biāo)準(zhǔn)GB/T 614-2006《化學(xué)試劑 折光率測定通用方法》，采用阿貝折光儀測試其20℃時的折光率，但此儀器使用比較不方便，且不易控溫。而數(shù)顯折光儀操作簡單，控溫準(zhǔn)確，能快速檢測物料的折光率，提高工作效率。
2、粘度測試
物料粘度是反映其流體粘性大小的物理量 ，通過測量粘度可以得到物體流變行為的數(shù)據(jù)，對于預(yù)測產(chǎn)品生產(chǎn)過程的工藝控制、輸送性及產(chǎn)品在使用時的操作性有著重要的指導(dǎo)價值。目前粘度測試按操作方法可分毛細管法、旋轉(zhuǎn)法和振動法3種，實驗室取樣一般采用旋轉(zhuǎn)法測試其粘度。
旋轉(zhuǎn)法測試需注意以下幾點，首先需恒定被測樣品溫度，溫度偏差對粘度影響很大，有證據(jù)顯示當(dāng)溫度偏差0.5℃ 時,有些液體粘度值偏差超過5%。再根據(jù)儀器使用說明書或相關(guān)標(biāo)準(zhǔn)要求選擇合適的盛樣容器，以免引起測量誤差。
最后確保被測樣品無氣泡，并嚴(yán)格按照儀器使用說明書控制好轉(zhuǎn)子浸入液體的深度。
硅酮密封膠生產(chǎn)所用的原料107膠（詞條“107膠”由行業(yè)大百科提供）和硅油等物料可視為牛頓流體，測試其粘度可參考國標(biāo)GB/T2794-2013 《膠黏劑粘度的測定 單圓筒旋轉(zhuǎn)黏度計法》，實驗室抽取樣品后采用表盤式旋轉(zhuǎn)粘度計進行粘度測試，按國標(biāo)GB/T 27570-2011《室溫甲基硅橡膠》判斷其粘度是否符合要求。
3、揮發(fā)分測試
硅酮密封膠生產(chǎn)所用的原料，比如納米碳酸鈣粉、顏料色粉及室溫硫化甲基硅橡膠等揮發(fā)分高的物料，一般采用常壓熱干燥法(烘箱)進行測試，對應(yīng)的檢測標(biāo)準(zhǔn)及其具體要求可參考下表1：

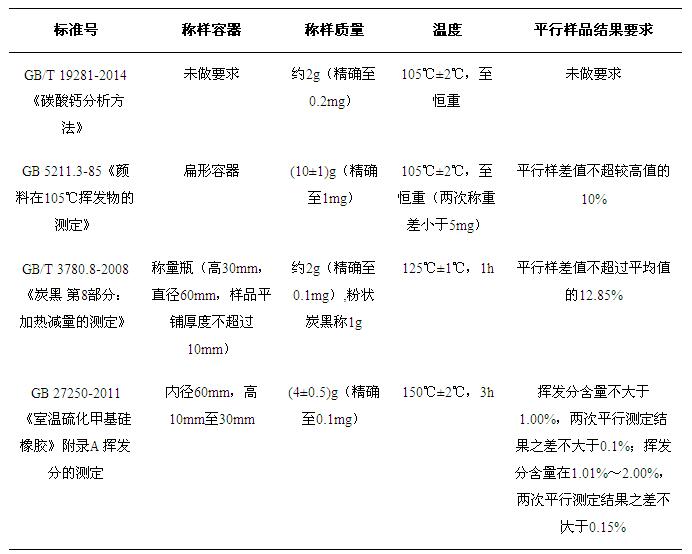

表1 硅酮密封膠生產(chǎn)用原料揮發(fā)分測試要求匯總表
揮發(fā)分測試減少的質(zhì)量并不能選擇性地歸結(jié)為水的減少，因為還有除水之外的其他物質(zhì)也可能因為加熱而揮發(fā)，因此不能簡單地稱為“水分含量”測試。
4、卡爾費休法水分含量測試
樣品中的水分分為游離水和結(jié)合水。使用梅特勒-托利多水分儀，其含水量測定指的是樣品中游離態(tài)的，能直接反應(yīng)的水分。
卡爾費休法含水量測試條件需要實驗人員不斷摸索，獲得最佳測試條件，比如最佳樣品量、合適的溶劑(容量法)，樣品加熱溫度(庫侖法加干燥爐設(shè)備)等，才能獲得高的準(zhǔn)確度和精度。
硅酮密封膠生產(chǎn)用偶聯(lián)劑、催化劑等含水量稍大的物料，適用卡爾費休容量法測試其含水量，而含水量比較低的物料，如納米粉體與107膠混合后制得的基料含水量，可選擇卡爾費休庫侖法進行測試。
5 結(jié)語
以上幾種分析方法基本涵蓋了硅酮膠生產(chǎn)物料的幾個大類，測試方法相對比較簡單，易于實驗室操作。折光率測試可作為一種定性檢測方法檢驗偶聯(lián)劑、催化劑，粘度測試可定量標(biāo)識原料107膠和各類硅油的粘度。硅酮膠生產(chǎn)過程忌水，對水分含量控制比較嚴(yán)格，水分含量高的物料可采用一般的烘箱法測試含水量，而水分含量相對低的物料可采用卡爾費休法測試其含水量。
參考文獻
[1] GB/T 614-2006 化學(xué)試劑 折光率測定通用方法.
[2] GB/T2794-2013 膠黏劑粘度的測定 單圓筒旋轉(zhuǎn)黏度計法.
[3] GB/T 27570-2011 室溫甲基硅橡膠.
[4] GB/T 19281-2014 碳酸鈣分析方法.
[5] GB 5211.3-85 顏料在105℃揮發(fā)物的測定.
[6] GB/T 3780.8-2008 炭黑 第8部分：加熱減量的測定.
