摘要：本文主要介紹了窗紗一體平開窗的概念、紗網的種類、使用方法，對窗紗一體平開窗的結構演變作出分析，通過對各種形式的窗紗一體結構性能、性價比的論述，探尋未來門窗（詞條“門窗”由行業大百科提供）的發展方向。
關鍵詞：窗紗一體平開窗;隱藏排水;金鋼紗網
前言
窗戶在我國有著幾千年的悠久歷史，隨著工業化時代的到來，鋼窗、鋁窗、塑鋼窗、斷橋鋁窗等也曾陸續主導了門窗市場，贏得了各自的黃金時期。隨著經濟水平的提高，人們對窗戶的要求也就越來越高。門窗不再只是通風、采光、保溫的作用，也為我們的生活增添了別樣的色彩。就目前來看，窗紗一體平開窗得到了廣泛的應用。
窗紗一體平開窗是指在鋁門窗基礎上，為了提高窗的防蚊防盜性能，從而推出的鋁門窗系列，從最開始普通的內紗外扇、內扇外紗的變化到現在市場的上的斷橋窄邊窗紗一體。其具備普通斷橋鋁合金門窗的所有優點，良好的隔音隔熱效果、高級別的水密性和氣密性，最后還防蚊防盜，達到完美的家居體驗。本文主要回顧窗紗一體平開窗的發展史，探尋未來窗紗一體平開窗的發展方向。
1 第一代外掛式紗窗
從90年代開始，鋁合金門窗從國外進入中國，經歷一系列優化設計，于2004年開始大力推行斷橋鋁合金（詞條“斷橋鋁合金”由行業大百科提供）平開窗。國家也為其制定了各項標準，以確保門窗的性能指標滿足建筑工程的使用。但是在人們?nèi)粘Ｉ钸^程中，尤其是南方地區夏季時期，溫度較高，生活住宅區容易滋生蚊蟲，如果打開門窗就會有蚊蟲騷擾，緊閉門窗則不能起到很好的空氣流通作用。為此，人們在工程門窗基礎上引用外掛式紗窗設計，解決蚊蟲煩惱的同時還可以防止風吹垃圾或雜物進入室內，進行適度阻隔。主要形式如下。

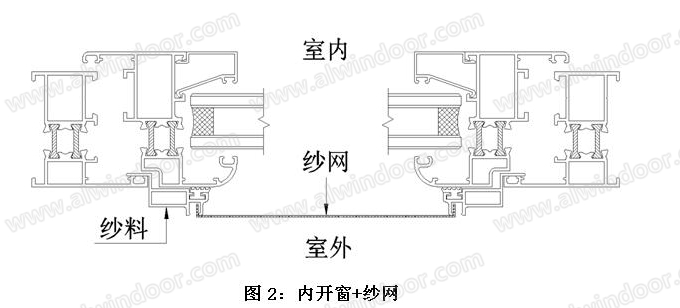

圖1為外平開窗+內固定紗窗形式，固定紗窗采用四邊框中間紗結構，因執手在室內，需要避開執手位，常見形式為三折式紗窗或者預留孔位形式。圖2為內開窗+外固定紗網形式。采用螺絲固定，紗窗無法開啟。兩款形式平開窗與紗窗之間無直接結構關聯，一款紗窗可安裝在不同系列上，視覺效果呈現凸出形態。目前外掛式紗窗仍具有一定市場。
優點：可在交付的商品房窗戶上自行增加，無需拆除原有窗戶，價格便宜，結實耐用。
缺點：從外形上看有些老舊，采光效果不好，無法開啟，清洗不便，尤其是在在緊急情況下無法取到逃生窗作用。
2 第二代窗紗一體
隨著人民生活水平的提升，自有建筑數量的提升，越來越多人在安裝門窗的過程中希望能夠一步到位，一體式窗紗一體孕育而生。一體式窗紗一體是指平開窗在設計時有與紗窗配合的結構，從視覺感官展現上而言，指的是玻扇、紗扇合二為一共同構成窗扇系統，紗窗是平開窗的一部分，滿足門窗性能要求，外觀整體美觀，主要形式如下。

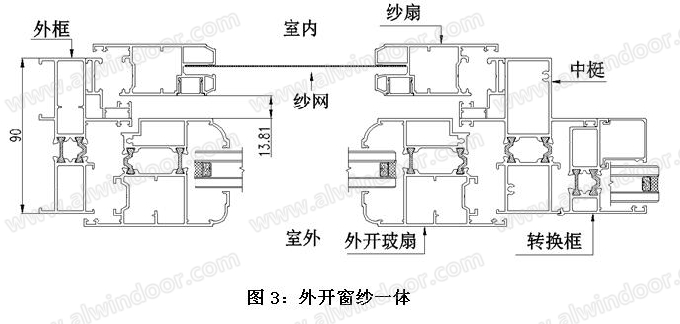

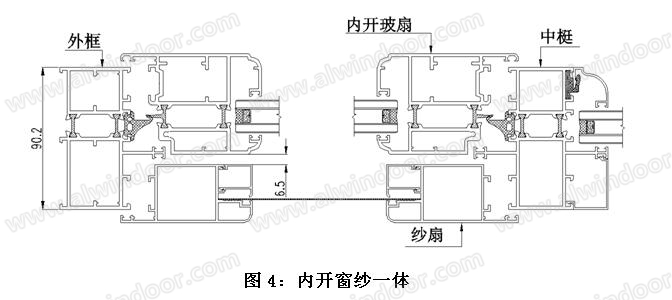

圖3為玻扇外開、紗扇內開形式，在南方較為常見。圖4為玻扇內開，、紗扇內開形式，在北方較為常見。兩者的共同點是紗扇料均采用與玻扇料相同五金槽口，為標準C槽，有利于方便選配五金。
優點：1：率先提出玻扇與紗扇共用邊框設計，表面處理方式一致，滿足對高顏值的追求。2：率先選用金鋼紗網，線徑0.8mm的304不銹鋼絲加上縱橫交錯的構造，具有強度高、抗沖擊力強的特點，在起到防蚊、防蟲效果的同時還能起到防盜的作用，提高門窗的整體安全防護性能。3：易于清洗，紗窗方便拆洗且不會損壞，用吸塵器或者毛刷稍加護理即光亮如新，壽命是普通紗窗的10倍。
缺點：1：玻扇與紗扇之間執手位安裝間隙較小，90系列執手間隙一般只有15mm，只能安裝隱藏式執手，尤其是外開玻扇時，執手操作不便捷。2：型材種類較多，加工制作復雜，尤其是玻扇外開、紗扇內開形式，由于中間有條筋，導致安裝固定玻璃（詞條“玻璃”由行業大百科提供）時需要增加副框才能保證玻璃從室內安裝，成本較高。3：玻扇內開、紗扇外開時排水途徑不夠順暢，雨水不能很好的排出。
2.1第二代升級版

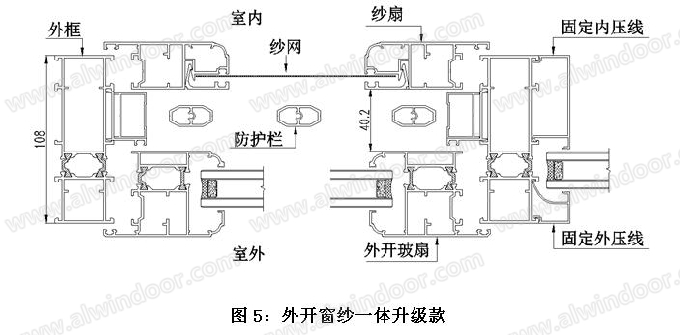

在第二代窗紗一體的基礎上，針對其型材種類多，加工制作復雜的特點，門窗加工商為了減少庫存，增加型材通用性，特推出升級版，采用外框與中挺同一型材設計，減少庫存壓力，同時通過增加不同小輔料，用最小的成本實現內平外不平、內外齊平等外觀效果，滿足了不同客戶層次需求。如圖所示。
缺點：由于固定玻璃處室外部分采用后裝壓線形式密封。制作安裝水平的差異化使得部分窗戶在外壓線對接處密封不良，導致防水性能不佳，雨水滲漏到室內。
3 窗紗一體系統窗
隨著系統門窗的推行及對高性能門窗的追求。窗紗一體不止考慮型材成本，加工方式便捷，更多的從型材裝配、五金配件、密封系統、加工工藝、門窗功能等各個方面綜合考慮，精心設計每一處結構和細節，使其具有優越性能、經濟實惠、造型美觀的有點，適應中高端家裝市場的需求。
3.1 外開窗紗一體系統
如圖所示，為目前中高端市場占比最大的外開窗紗一體系統，集安全防護為一體，具有良好的隔音隔熱效果，高級別的水密、氣密性能，滿足客戶對窄邊風格的追求及對窗戶多功能性的要求，達到完美的居家體驗。

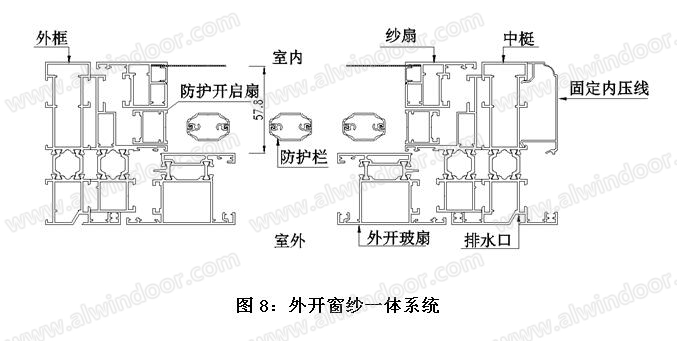

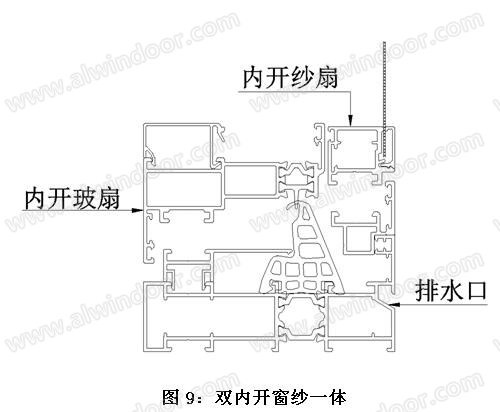

優點：1：具備外開(圖8)，雙內開(圖9)兩種開啟形式。此系列是以外開、南方地區使用為主，但是在某些如廚房等不適宜采用外開形式時，可以采用雙內開形式，框料材料通用，通過更換扇料的形式從而實現不同開啟方式，減少制作、庫存壓力;2：采用隱藏式無障礙排水設計，雨水自然倒流，排水無缺陷，三道密封，隔音、氣密性能顯著提升，隱藏式副框設計視覺美觀，內外平框設計滿足潮流需求;3：集玻璃扇、紗扇、防護格三合一體，防護格可向室內開啟，可配下沉式薄基座執手，可配鑰匙鎖閉，防止兒童開啟，為安全家居提供強有力保障。玻扇可搭配50mm高的大執手.使用便利，開啟無阻力;4：20mm寬隔熱條加上5+20A+5mm玻璃，提高隔熱保溫性能，內固定壓線采用仿幕墻式外觀，外形美觀大方。
3.2 雙內開窗紗一體系統

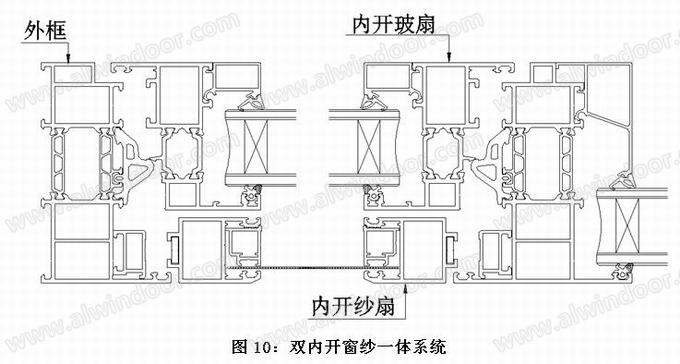

如圖所示，為目前北方市場占比最大的雙內開窗紗一體系統，玻扇與紗扇均向室內側開啟。紗窗安裝空間決定紗窗厚度，紗窗厚度決定五金件（詞條“五金件”由行業大百科提供）尺寸。歐標C槽需要空間至少23mm以上，成本較高，為了降低成本，現有紗窗在設計時盡量減小，安裝非標傳動件，尺寸五花八門，造成市場上型材配件不通用，后期更換困難。
優點：實現了玻扇與紗扇均向內開的使用功能，具有優秀的氣密、水密性能。
缺點：為留出空間安裝內開紗扇，設計時將外框?qū)挾仍黾樱瑴p小扇料室外側型材厚度，開啟扇料所穿隔熱條較外框更小，要使整窗K值降低，需要加大外框尺寸，整窗成本大幅度提高。
4 窗紗一體系統的設計思路
在市場上，除了上述幾種市場占比大的系統外，還有其他不同設計，如隱形紗網窗紗一體，折疊紗窗等，都是設計師們在滿足門窗功能需求的同時進一步滿足不同消費群體的市場需求。為此，我們分析下設計窗紗一體平開窗時的注意事項。
4.1 隔熱性能
在未來國家大力推行超低能耗建筑，實行雙碳目標的情況下，窗紗一體平開窗在降低建筑能耗的工作中起到關鍵作用。固此，設計時需要遵循等溫線垂直原則，窗扇與窗框隔熱條一致。尤其時玻璃的位置需與隔熱條相對齊，這樣才能有利于降低整體門窗的K值。
4.2 抗風壓性能
現在窄邊市場越來越受到消費者青睞，而窗紗一體平開窗大部分是在封陽臺中使用，整體窗型大，尤其是常常采用大固定玻璃設計，這讓我們在設計型材時必須考慮中挺的抗風壓能力，不能一味追求極窄的視覺效果。
4.3 型材簡潔，配件通用
設計型材斷面（詞條“斷面”由行業大百科提供）時，考慮型材通用性，通過不同的組合達到特定的功能，降低廠商生產難度與庫存壓力。
五金、膠條等配件全系列通用，國內一般采用歐標槽與五金件結合。五金件運行流暢，啟閉靈活。五金件需要人性化考慮，照顧小孩、老人等弱勢群體的使用。
4.4 整體配合良好
窗紗一體系統的結構是由型材、五金件、玻璃、角碼（詞條“角碼”由行業大百科提供）、密封膠條組合而成，每一個環節的不足都將導致最終成品性能不佳，這就需要我們保證各個部分均采用高性能指標要求的材料、工藝，才能確保生產出來的門窗是優質產品。
總結
窗紗一體平開窗以其優異的氣密、水密性能及防蚊防盜性能獲得市場的青睞，這是一代代門窗的更新迭代中取得的成果，反映了整個門窗行業的提升。隨著未來社會的發展，國家加快綠色低碳建筑（詞條“低碳建筑”由行業大百科提供）產業的發展，以及智能化時代的到來。未來的門窗將越來越多的在超出自身使用價值范圍得到價值延伸。除了采光、排水、氣密等基本性能外，將更多的追求美觀性，使用性，未來的門窗可能都是自動的、防霧霾、根據天氣自動調節的智能門窗產品。
參考文獻
[1] GB/T 8478-2020，鋁合金門窗[S]
[2] 住房和城鄉建設部標準定額研究所.建筑系統門窗技術導則[M].中國建筑工業出版社,2020
[3] 閻玉芹、李斯達.鋁合金門窗[M].化學工業出版社，2015.6
